Datasheet Texas Instruments TLC2252CPW — Даташит
| Производитель | Texas Instruments |
| Серия | TLC2252 |
| Модель | TLC2252CPW |
Двойной операционный усилитель микромощности Rail-To-Rail 8-TSSOP от 0 до 70
Datasheets
Advanced LinCMOS Rail-to-Rail Very Low-Power Operational Amplifiers datasheet
PDF, 2.3 Мб, Версия: D, Файл опубликован: 23 мар 2001
Выписка из документа
 Купить TLC2252CPW на РадиоЛоцман.Цены — от 35 до 342 ₽26 предложений от 16 поставщиков Интегральные микросхемы Аналоговая техника — усилители — инструменты, ОУ (операционные), буферные | |||
| TLC2252CPW Rochester Electronics | 83 ₽ | ||
| TLC2252CPW Texas Instruments | 175 ₽ | ||
| TLC2252CPW Texas Instruments | 187 ₽ | ||
| TLC2252CPW Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |

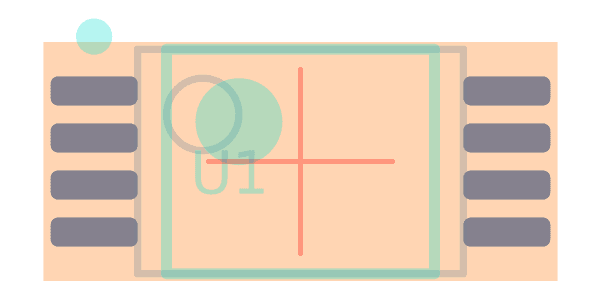

Корпус / Упаковка / Маркировка
| Pin | 8 |
| Package Type | PW |
| Industry STD Term | TSSOP |
| JEDEC Code | R-PDSO-G |
| Package QTY | 150 |
| Carrier | TUBE |
| Маркировка | P2252 |
| Width (мм) | 4.4 |
| Length (мм) | 3 |
| Thickness (мм) | 1 |
| Pitch (мм) | .65 |
| Max Height (мм) | 1.2 |
| Mechanical Data | Скачать |
Параметры
| Additional Features | High Cload Drive |
| Архитектура | CMOS |
| CMRR(Min) | 70 дБ |
| CMRR(Typ) | 83 дБ |
| GBW(Typ) | 0.2 МГц |
| Input Bias Current(Max) | 60 pA |
| Iq per channel(Max) | 0.0625 мА |
| Iq per channel(Typ) | 0.035 мА |
| Количество каналов | 2 |
| Offset Drift(Typ) | 0.5 uV/C |
| Рабочий диапазон температур | от -40 до 125,0 до 70 C |
| Output Current(Typ) | 8 мА |
| Package Group | TSSOP |
| Package Size: mm2:W x L | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) PKG |
| Rail-to-Rail | In to V-,Out |
| Rating | Catalog |
| Slew Rate(Typ) | 0.12 V/us |
| Total Supply Voltage(Max) | 16 +5V=5, +/-5V=10 |
| Total Supply Voltage(Min) | 4.4 +5V=5, +/-5V=10 |
| Vn at 1kHz(Typ) | 19 нВ/rtГц |
| Vos (Offset Voltage @ 25C)(Max) | 1.5 мВ |
Экологический статус
| RoHS | Совместим |
Application Notes
- TLC2252, TLC2254 EMI Immunity PerformancePDF, 88 Кб, Файл опубликован: 31 окт 2012
- Use of Rail-to-Rail Operational Amplifiers (Rev. A)PDF, 159 Кб, Версия: A, Файл опубликован: 22 дек 1999
This application report assists design engineers to understand the functionality and benefits of rail-to-rail operational amplifiers. It shows simplified schematics, functions, and characteristics of the input and output stages. Typical application schematics for rail-to-rail operational amplifiers are also discussed.
Модельный ряд
Серия: TLC2252 (15)
Классификация производителя
- Semiconductors > Amplifiers > Operational Amplifiers (Op Amps) > Precision Op Amps
