Datasheet Texas Instruments LMX2434SLEX/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LMX2434 |
| Модель | LMX2434SLEX/NOPB |
Двухчастотный синтезатор малой мощности PLLatinum 5,0 ГГц/2,5 ГГц для персональной радиочастотной связи 20-ULGA от -40 до 85
Datasheets
LMX243x PLLatinum Dual High-Frequency Synthesizer for RF Personal Communications datasheet
PDF, 3.3 Мб, Версия: D, Файл опубликован: 13 янв 2016
Выписка из документа
 Купить LMX2434SLEX/NOPB на РадиоЛоцман.Цены — от 53 до 26 176 ₽23 предложений от 16 поставщиков Интегральные микросхемы Временна́я техника — тактовые генераторы, ФАПЧ (PLL), синтезаторы частоты | |||
| LMX2434SLEX/NOPB Texas Instruments | 53 ₽ | ||
| LMX2434SLEX/NOPB National Semiconductor | 406 ₽ | ||
| LMX2434SLEXNOPB Texas Instruments | 538 ₽ | ||
| LMX2434SLEX/NOPB National Semiconductor | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

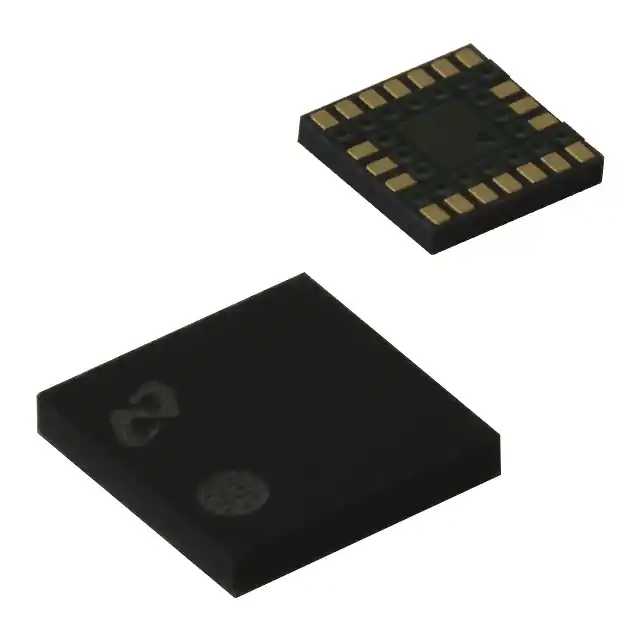

Корпус / Упаковка / Маркировка
| Pin | 20 | 20 |
| Package Type | NPE | NPE |
| Industry STD Term | ULGA | ULGA |
| JEDEC Code | S-PLGA-N | S-PLGA-N |
| Package QTY | 2500 | 2500 |
| Carrier | LARGE T&R | LARGE T&R |
| Маркировка | X2434 | SLE |
| Width (мм) | 3.5 | 3.5 |
| Length (мм) | 3.5 | 3.5 |
| Thickness (мм) | .6 | .6 |
| Pitch (мм) | .5 | .5 |
| Max Height (мм) | .6 | .6 |
| Mechanical Data | Скачать | Скачать |
Параметры
| 1/f Noise (10 kHz offset at 1 GHz carrier) | -100 dBc/Hz |
| Current Consumption | 4.6 мА |
| Integrated VCO | No |
| Lock Time(Typ) | Loop BW dependent us |
| Normalized PLL Phase Noise | -218 dBc/Hz |
| Рабочий диапазон температур | от -40 до 85 C |
| Output Frequency(Max) | 5000 МГц |
| Output Frequency(Min) | 1000 МГц |
| Package Size: mm2:W x L | 20ULGA: 12 mm2: 3.5 x 3.5(ULGA) PKG |
| Rating | Catalog |
| VCC | 2.25 to 2.75 В |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: LMX2434EVAL
5.0 GHz 2.5 GHz PLLatinum Low Power Dual Frequency Synthesizer for RF Personal Communications
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- Optimizing LMX243x Input Sens Using Simple Matching Techniques (Rev. A)PDF, 361 Кб, Версия: A, Файл опубликован: 26 апр 2013
The following application report describes how maximum power can be delivered from the voltage controlled oscillator (VCO) output to the FinRF input of a LMX243x frequency synthesizer by means of performing a single element match.
Модельный ряд
Серия: LMX2434 (3)
- LMX2434SLEX/NOPB LMX2434TM/NOPB LMX2434TMX/NOPB
Классификация производителя
- Semiconductors > Clock and Timing > RF PLLs and Synthesizers
