Datasheet Texas Instruments LMH6522SQE/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LMH6522 |
| Модель | LMH6522SQE/NOPB |
Высокопроизводительный четырехъядерный DVGA 54-WQFN от -40 до 85
Datasheets
LMH6522 High Performance Quad DVGA datasheet
PDF, 1.4 Мб, Версия: D, Файл опубликован: 18 мар 2013
Выписка из документа
Цены
 Купить LMH6522SQE/NOPB на РадиоЛоцман.Цены — от 45 до 2 968 ₽28 предложений от 15 поставщиков Микросхема Буферный усилитель, Laser Driver 1CH 54Pin LLP EP T/R | |||
| LMH6522SQE/NOPB Texas Instruments | от 1 107 ₽ | ||
| LMH6522SQE/NOPB Texas Instruments | от 1 372 ₽ | ||
| LMH6522SQE/NOPB Texas Instruments | 1 794 ₽ | ||
| LMH6522SQE/NOPB Texas Instruments | от 2 968 ₽ | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |
Корпус / Упаковка / Маркировка

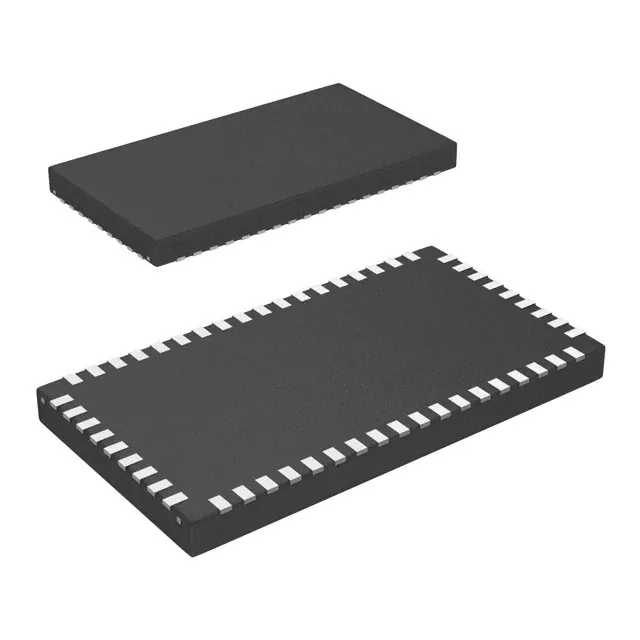

| Pin | 54 |
| Package Type | NJY |
| Industry STD Term | WQFN |
| JEDEC Code | R-PQFP-N |
| Package QTY | 250 |
| Carrier | SMALL T&R |
| Маркировка | L6522 |
| Width (мм) | 5.5 |
| Length (мм) | 10 |
| Thickness (мм) | .8 |
| Pitch (мм) | .5 |
| Max Height (мм) | .8 |
| Mechanical Data | Скачать |
Параметры
| Acl, min spec gain | 0.61 V/V |
| BW @ Acl | 1400 МГц |
| Max Gain | 26 дБ |
| Количество каналов | 4 |
| Рабочий диапазон температур | от -40 до 85 C |
| PGA/VGA | VGA |
| Package Group | WQFN |
| Package Size: mm2:W x L | 54WQFN: 55 mm2: 5.5 x 10(WQFN) PKG |
| Vs(Max) | 5.25 В |
| Vs(Min) | 4.75 В |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: LMH6522EVAL
LMH6522EVAL Evaluation Module
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- AN-2235 Ckt Brd Design for LMH6517/21/22 & Other H-Sp IF/RF F Amp (Rev. A)PDF, 3.2 Мб, Версия: A, Файл опубликован: 1 май 2013
High-bandwidth, high-performance amplifiers require care in board layout techniques in order to ensureoptimum performance. This paper will address the key components of PCB design for high-performanceamplifiers, including the new LMH6521 and LMH6522 DVGAs. - A Walk Along the Signal Path (High-Speed Signal Path)PDF, 461 Кб, Файл опубликован: 30 мар 2005
- Using High Speed Diff Amp to Drive ADCs (Rev. A)PDF, 175 Кб, Версия: A, Файл опубликован: 26 апр 2013
The right high speed differential amplifier will add flexibility to signal chains that include a high speedanalog-to-digital converter (ADC). A differential amplifier can provide signal conditioning such as singleended to differential conversion, impedance transformation, and gain or attenuation. - AN-1719 Noise Figure Analysis Fully Differential Amplifier (Rev. A)PDF, 97 Кб, Версия: A, Файл опубликован: 1 май 2013
This application note provides noise figure analysis for fully differential amplifiers, including output noisecalculation and noise figure calculation. - Between the Amplifier and ADC: Managing Filter Loss in Communications Systems (Rev. B)PDF, 114 Кб, Версия: B, Файл опубликован: 26 апр 2013
This application report discusses managing filter loss in communications systems. - AN-1718 Differential Amplifier Applications Up to 400 MHz (Rev. B)PDF, 73 Кб, Версия: B, Файл опубликован: 1 май 2013
The LMH6515 is a fully differential amplifier optimized for signal path applications up to 400 MHz and hasa 200О© input.
Модельный ряд
Серия: LMH6522 (2)
- LMH6522SQ/NOPB LMH6522SQE/NOPB
Классификация производителя
- Semiconductors > Amplifiers > Programmable & Variable Gain Amplifiers (PGA/VGA)
