Datasheet Texas Instruments LM5045SQX/NOPB — Даташит

ПроизводительTexas Instruments
СерияLM5045
МодельLM5045SQX/NOPB
Datasheet Texas Instruments LM5045SQX/NOPB

Полномостовой ШИМ-контроллер со встроенными драйверами MOSFET 28-WQFN от -40 до 125

Datasheets

LM5045 Full-Bridge PWM Controller With Integrated MOSFET Drivers datasheet
PDF, 1.6 Мб, Версия: H, Файл опубликован: 28 янв 2015
Выписка из документа

Цены

12 предложений от 9 поставщиков
Current Mode PWM Controller 2A 100kHz to 2000kHz 28Pin WQFN EP T/R
EIS Components
Весь мир
LM5045SQX/NOPB
Texas Instruments
159 ₽
Akcel
Весь мир
LM5045SQX/NOPB
Texas Instruments
от 235 ₽
FAV Technology
Весь мир
LM5045SQX/NOPB
Texas Instruments
по запросу
Acme Chip
Весь мир
LM5045SQX/NOPB
Texas Instruments
по запросу
Электромеханические реле Hongfa – надежность и качество 19 января 2023

Статус

Статус продуктаВ производстве (Рекомендуется для новых разработок)
Доступность образцов у производителяДа

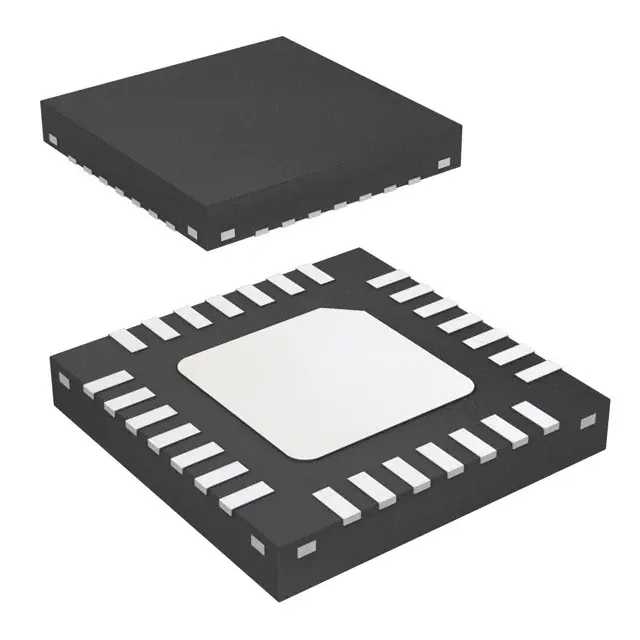

Корпус / Упаковка / Маркировка

Pin28
Package TypeRSG
Industry STD TermWQFN
JEDEC CodeS-PQFP-N
Package QTY4500
CarrierLARGE T&R
МаркировкаL5045
Width (мм)5
Length (мм)5
Thickness (мм).75
Pitch (мм).5
Max Height (мм).8
Mechanical DataСкачать

Параметры

Control MethodCurrent,Voltage
Duty Cycle(Max)50 %
Frequency(Max)2000 kHz
Frequency(Min)100 kHz
Gate Drive(Typ)1.5,2 A
Рабочий диапазон температурот -40 до 125 C
Package GroupWQFN
RatingCatalog
Special FeaturesHV Start-up,Multi-topology,Synchronization Pin
TopologyFull-Bridge,Half-Bridge,Push-Pull
UVLO Thresholds On/OffProgrammable/1.25V В
Vin(Max)100 В
Vin(Min)14 В

Экологический статус

RoHSСовместим

Комплекты разработчика и оценочные наборы

  • Evaluation Modules & Boards: LM5045EVAL
    Evaluation Board for the LM5045
    Статус продукта: В производстве (Рекомендуется для новых разработок)

Application Notes

  • AN-2213 LM5045 Based 240W Power Converter Using Full-Wave (Rev. A)
    PDF, 5.6 Мб, Версия: A, Файл опубликован: 6 май 2013
    The LM5045 based 240W reference board is designed to evaluate the performance of the full-waverectification scheme on the secondary side. The reference board is designed in an industry standardquarter brick footprint.
  • Applying I2C-Compatible Temperature Sensors in Systems With Slow Clock Edges (Rev. A)
    PDF, 33 Кб, Версия: A, Файл опубликован: 6 май 2013
    This Application Note describes a method of interfacing a given microcontroller with a Texas Instruments digital temperature sensor.

Модельный ряд

Серия: LM5045 (4)

Классификация производителя

  • Semiconductors > Power Management > Offline and Isolated DC/DC Controllers and Converters > PWM and Resonant Controller

На английском языке: Datasheet Texas Instruments LM5045SQX/NOPB
