Datasheet Texas Instruments TLC2574IDW — Даташит

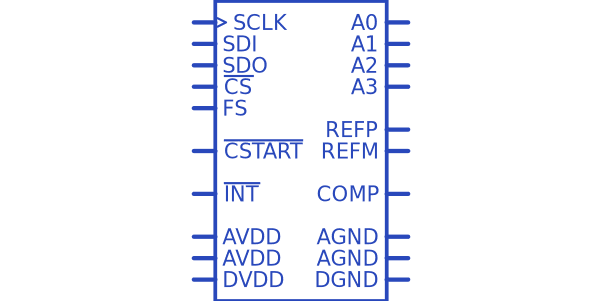

| Производитель | Texas Instruments |
| Серия | TLC2574 |
| Модель | TLC2574IDW |
Последовательный выход, малое энергопотребление, встроенная тактовая частота преобразования и 8x FIFO, 4 канала 20-SOIC от -40 до 85
Datasheets
5-V Analog, 3-/5-V Digital, 14-/12-Bit, 200-KSPS, 4-/8-Channel Serial Analog-to- datasheet
PDF, 1.7 Мб, Версия: C, Файл опубликован: 29 май 2003
Выписка из документа
Цены
 Купить TLC2574IDW на РадиоЛоцман.Цены — от 70 до 73 103 ₽23 предложений от 17 поставщиков Микросхема Преобразователь AD, Serial Out, Low Power with Built-in Conversion Clock & 8x FIFO, 4Channels 20-SOIC -40℃ to 85℃ | |||
| TLC2574IDW Texas Instruments | 1 295 ₽ | ||
| TLC2574IDW Texas Instruments | 1 470 ₽ | ||
| TLC2574IDW | 73 103 ₽ | ||
| TLC2574IDW Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 20 |
| Package Type | DW |
| Industry STD Term | SOIC |
| JEDEC Code | R-PDSO-G |
| Package QTY | 25 |
| Carrier | TUBE |
| Маркировка | TLC2574I |
| Width (мм) | 7.5 |
| Length (мм) | 12.8 |
| Thickness (мм) | 2.35 |
| Pitch (мм) | 1.27 |
| Max Height (мм) | 2.65 |
| Mechanical Data | Скачать |
Параметры
| # Input Channels | 4 |
| Analog Voltage AVDD(Max) | 5.5 В |
| Analog Voltage AVDD(Min) | 4.75 В |
| Архитектура | SAR |
| Digital Supply(Max) | 5.5 В |
| Digital Supply(Min) | 2.7 В |
| INL(Max) | 1 +/-LSB |
| Input Range(Max) | 10 В |
| Input Range(Min) | -10 В |
| Тип входа | Pseudo-Differential,Single-Ended |
| Integrated Features | Oscillator |
| Interface | SPI |
| Multi-Channel Configuration | Multiplexed |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Group | SOIC |
| Package Size: mm2:W x L | 20SOIC: 132 mm2: 10.3 x 12.8(SOIC) PKG |
| Power Consumption(Typ) | 29 mW |
| Rating | Catalog |
| Reference Mode | Ext |
| Разрешение | 12 Bits |
| SINAD | 72 дБ |
| SNR | 72 дБ |
| Sample Rate (max) | 200kSPS SPS |
| Sample Rate(Max) | 0.2 MSPS |
| THD(Typ) | -82 дБ |
Экологический статус
| RoHS | Совместим |
Application Notes
- Determining Minimum Acquisition Times for SAR ADCs, part 2PDF, 215 Кб, Файл опубликован: 17 мар 2011
The input structure circuit of a successive-approximation register analog-to-digital converter (SAR ADC) incombination with the driving circuit forms a transfer function that can be used to determine minimum acquisition times for different types of applied input signals. This application report, which builds on Determining Minimum Acquisition Times for SAR ADCs When a Step Function is Applied to
Модельный ряд
Серия: TLC2574 (4)
- TLC2574IDW TLC2574IDWG4 TLC2574IPW TLC2574IPWG4
Классификация производителя
- Semiconductors > Data Converters > Analog-to-Digital Converters (ADCs) > Precision ADCs (<=10MSPS)
