Datasheet Texas Instruments ADS1243IPWRG4 — Даташит
| Производитель | Texas Instruments |
| Серия | ADS1243 |

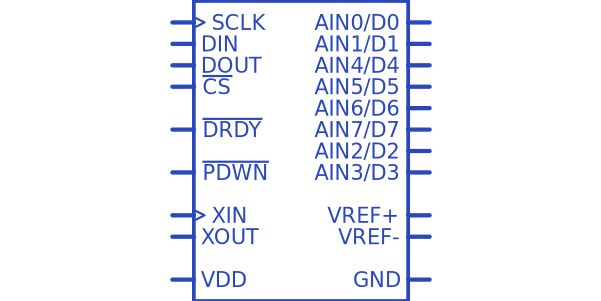

| Модель | ADS1243IPWRG4 |
24-разрядный АЦП, 8 каналов, PGA 1:128, 50/60 Гц, режекторный сигнал, 0,6 мВт.
Datasheets
24-Bit Analog-To-Digital Converters datasheet
PDF, 1.1 Мб, Версия: H, Файл опубликован: 8 окт 2013
Выписка из документа
Цены
 Купить ADS1243IPWRG4 на РадиоЛоцман.Цены — от 320 до 1 711 ₽13 предложений от 12 поставщиков Микросхема Преобразователь AD, 24Bit ADC, 8CH, PGA 1: 128, 50/60Hz Notch, 0.6mW Power Consumption 20-TSSOP -40℃ to 85℃ | |||
| ADS1243IPWRG4 Texas Instruments | 472 ₽ | ||
| ADS1243IPWRG4 Texas Instruments | по запросу | ||
| ADS1243IPWRG4 Texas Instruments | по запросу | ||
| ADS1243IPWRG4 Texas Instruments | по запросу | ||
Подробное описание
Потребляемая мощность 20-TSSOP от -40 до 85
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 20 |
| Package Type | PW |
| Industry STD Term | TSSOP |
| JEDEC Code | R-PDSO-G |
| Package QTY | 2500 |
| Carrier | LARGE T&R |
| Маркировка | ADS1243 |
| Width (мм) | 4.4 |
| Length (мм) | 6.5 |
| Thickness (мм) | 1 |
| Pitch (мм) | .65 |
| Max Height (мм) | 1.2 |
| Mechanical Data | Скачать |
Параметры
| # Input Channels | 8 |
| Analog Voltage AVDD(Max) | 5.25 В |
| Analog Voltage AVDD(Min) | 2.7 В |
| Архитектура | Delta-Sigma |
| Digital Supply(Max) | 5.25 В |
| Digital Supply(Min) | 2.7 В |
| INL(Max) | 251.7 +/-LSB |
| Input Range(Max) | 5.25 В |
| Тип входа | Differential,Single-Ended |
| Integrated Features | 50/60 Hz Rejection,GPIO,PGA |
| Interface | SPI |
| Multi-Channel Configuration | Multiplexed |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Group | TSSOP |
| Package Size: mm2:W x L | 20TSSOP: 42 mm2: 6.4 x 6.5(TSSOP) PKG |
| Power Consumption(Typ) | 0.6 mW |
| Rating | Catalog |
| Reference Mode | Ext |
| Разрешение | 24 Bits |
| Sample Rate (max) | 15SPS SPS |
| Sample Rate(Max) | 0.000015 MSPS |
Экологический статус
| RoHS | Совместим |
Application Notes
- Measuring Single-Ended 0V-5V Signals with Differential Delta-Sigma ADCs (Rev. A)PDF, 48 Кб, Версия: A, Файл опубликован: 18 май 2015
- The Offset DAC (Rev. A)PDF, 69 Кб, Версия: A, Файл опубликован: 1 апр 2015
- Inputs Currents for High-Resolution ADCsPDF, 127 Кб, Файл опубликован: 6 мар 2003
- Digital Filter Types in Delta-Sigma ADCsPDF, 219 Кб, Файл опубликован: 27 июн 2017
This application report discusses digital filters which are a ubiquitous feature in delta-sigma analog todigital converters (ADCs). Digital low-pass filters are essential to the functionality of a delta-sigma ADCwhich relies on oversampling and noise shaping to push quantization noise out of band. There arevariations between the types of digital filters used in delta-sigma ADCs that provide - Analog-to-Digital Converter Grounding Practices Affect System Performance (Rev. A)PDF, 69 Кб, Версия: A, Файл опубликован: 18 май 2015
- A Glossary of Analog-to-Digital Specifications and Performance Characteristics (Rev. B)PDF, 425 Кб, Версия: B, Файл опубликован: 9 окт 2011
This glossary is a collection of the definitions of Texas Instruments' Delta-Sigma (О”ОЈ), successive approximation register (SAR), and pipeline analog-to-digital (A/D) converter specifications and performance characteristics. Although there is a considerable amount of detail in this document, the product data sheet for a particular product specification is the best and final reference. - Principles of Data Acquisition and Conversion (Rev. A)PDF, 132 Кб, Версия: A, Файл опубликован: 16 апр 2015
Модельный ряд
Серия: ADS1243 (4)
- ADS1243IPWR ADS1243IPWRG4 ADS1243IPWT ADS1243IPWTG4
Классификация производителя
- Semiconductors > Data Converters > Analog-to-Digital Converters (ADCs) > Precision ADCs (<=10MSPS)
