Datasheet Texas Instruments TLV2473IN — Даташит
| Производитель | Texas Instruments |
| Серия | TLV2473 |
| Модель | TLV2473IN |

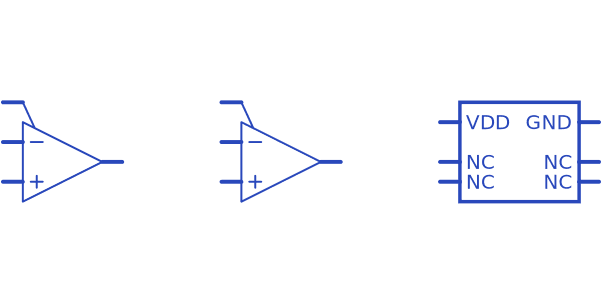

Двойной операционный усилитель Rail-to-Rail с низким энергопотреблением и отключением 14-PDIP от -40 до 125
Datasheets
Family of 600uA/Ch 2.8MHz Rail-to-Rail I/O High-Drive Op Amps with Shutdown datasheet
PDF, 2.9 Мб, Версия: E, Файл опубликован: 3 июл 2007
Выписка из документа
 Купить TLV2473IN на РадиоЛоцман.Цены — от 71 до 564 ₽18 предложений от 15 поставщиков Интегральные микросхемы Аналоговая техника — усилители — инструменты, ОУ (операционные), буферные | |||
| TLV2473IN Texas Instruments | 71 ₽ | ||
| TLV2473IN Texas Instruments | 127 ₽ | ||
| TLV2473IN Rochester Electronics | 153 ₽ | ||
| TLV2473IN Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 14 |
| Package Type | N |
| Industry STD Term | PDIP |
| JEDEC Code | R-PDIP-T |
| Package QTY | 25 |
| Carrier | TUBE |
| Маркировка | TLV2473IN |
| Width (мм) | 6.35 |
| Length (мм) | 19.3 |
| Thickness (мм) | 3.9 |
| Pitch (мм) | 2.54 |
| Max Height (мм) | 5.08 |
| Mechanical Data | Скачать |
Параметры
| Additional Features | Shutdown |
| Архитектура | CMOS |
| CMRR(Min) | 64 дБ |
| CMRR(Typ) | 84 дБ |
| GBW(Typ) | 2.8 МГц |
| Input Bias Current(Max) | 50 pA |
| Iq per channel(Max) | 0.9 мА |
| Iq per channel(Typ) | 0.6 мА |
| Количество каналов | 2 |
| Offset Drift(Typ) | 0.4 uV/C |
| Рабочий диапазон температур | от -40 до 125,0 до 70 C |
| Output Current(Typ) | 90 мА |
| Package Group | PDIP |
| Package Size: mm2:W x L | See datasheet (PDIP) PKG |
| Rail-to-Rail | In,Out |
| Rating | Catalog |
| Slew Rate(Typ) | 1.5 V/us |
| Total Supply Voltage(Max) | 6 +5V=5, +/-5V=10 |
| Total Supply Voltage(Min) | 2.7 +5V=5, +/-5V=10 |
| Vn at 1kHz(Typ) | 15 нВ/rtГц |
| Vos (Offset Voltage @ 25C)(Max) | 2.2 мВ |
Экологический статус
| RoHS | Совместим |
| Бессвинцовая технология (Pb Free) | Да |
Application Notes
- Use of Rail-to-Rail Operational Amplifiers (Rev. A)PDF, 159 Кб, Версия: A, Файл опубликован: 22 дек 1999
This application report assists design engineers to understand the functionality and benefits of rail-to-rail operational amplifiers. It shows simplified schematics, functions, and characteristics of the input and output stages. Typical application schematics for rail-to-rail operational amplifiers are also discussed.
Модельный ряд
Серия: TLV2473 (6)
Классификация производителя
- Semiconductors > Amplifiers > Operational Amplifiers (Op Amps) > Precision Op Amps
