Datasheet Texas Instruments TPA2005D1DRBQ1 — Даташит
| Производитель | Texas Instruments |
| Серия | TPA2005D1-Q1 |
| Модель | TPA2005D1DRBQ1 |
Автомобильный каталог Моноусилитель мощности класса D мощностью 1,4 Вт без фильтров 8-SON от -40 до 85
Datasheets
TPA2005D1-Q1 1.4-W Mono Filter-Free Class-D Audio Power Amplifier datasheet
PDF, 1.5 Мб, Версия: E, Файл опубликован: 30 мар 2016
Выписка из документа
Цены
 Купить TPA2005D1DRBQ1 на РадиоЛоцман.Цены — от 20 до 226 ₽19 предложений от 12 поставщиков Automotive Catalog 1.4W Mono Filter-Free Class-D Audio Power Amplifier 8-SON -40℃ to 85℃ | |||
| TPA2005D1DRBQ1 Texas Instruments | от 20 ₽ | ||
| TPA2005D1DRBQ1 Texas Instruments | 40 ₽ | ||
| TPA2005D1DRBQ1 Texas Instruments | 70 ₽ | ||
| TPA2005D1DRBQ1 Texas Instruments | 124 ₽ | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

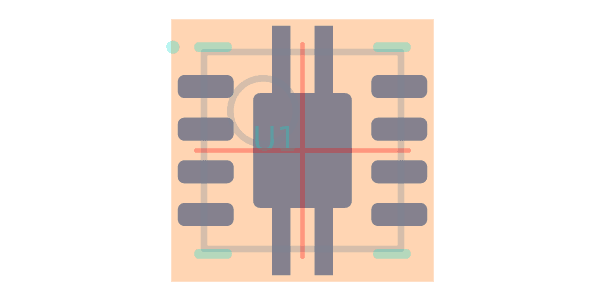

Корпус / Упаковка / Маркировка
| Pin | 8 |
| Package Type | DRB |
| Industry STD Term | VSON |
| JEDEC Code | S-PDSO-N |
| Package QTY | 3000 |
| Carrier | LARGE T&R |
| Маркировка | BIQ |
| Width (мм) | 3 |
| Length (мм) | 3 |
| Thickness (мм) | .88 |
| Pitch (мм) | .65 |
| Max Height (мм) | 1 |
| Mechanical Data | Скачать |
Параметры
| Analog Supply (V) | 5.5 Min |
| Архитектура | Class D |
| Audio Input Type | Analog Input |
| Control Interface | Hardware |
| Iq per channel(Typ) | 2.8 мА |
| Iq(Max) | 4.5 мА |
| Iq(Typ) | 2.8 мА |
| Load(Min) | 8 ohms |
| Рабочий диапазон температур | от -40 до 105,-40 до 85 C |
| Выходная мощность | 1.18 W |
| PSRR | 75 дБ |
| Package Group | SON |
| Package Size: mm2:W x L | See datasheet (SON) PKG |
| Pin/Package | 8MSOP-PowerPAD, 8SON |
| Rating | Automotive |
| Shutdown Current (ISD) | 0.5 uA |
| Speaker Channels | Mono Max |
| THD + N @ 1 kHz | 0.2 % |
Экологический статус
| RoHS | Совместим |
Application Notes
- AN-1737 Managing EMI in Class D Audio Applications (Rev. A)PDF, 140 Кб, Версия: A, Файл опубликован: 1 май 2013
Electromagnetic interference (EMI) is an unwanted disturbance caused in an electrical circuit byelectromagnetic radiation emitted from an external source. The disturbance may interrupt, obstruct, orotherwise degrade the effective performance of the circuit. - AN-1849 An Audio Amplifier Power Supply Design (Rev. B)PDF, 1.9 Мб, Версия: B, Файл опубликован: 1 май 2013
This application report provides design information for a power supply for use with our newest offering of high-performance, ultra high-fidelity audio amplifier input stage ICs. - Guidelines for Measuring Audio Power Amplifier PerformancePDF, 765 Кб, Файл опубликован: 30 окт 2001
This application note provides guidelines for measuring the date sheet parameters of Texas Instruments audio power amplifiers (APAs) using prefabricated evaluation modules (EVMs). The primary equipment used for the measurements consists of the System Two audio measurement system by Audio Precision , a digital multimeter (DMM), and a dc power supply.
Модельный ряд
Серия: TPA2005D1-Q1 (3)
- TPA2005D1DGNRQ1 TPA2005D1DRBQ1 TPA2005D1TDGNRQ1
Классификация производителя
- Semiconductors > Audio > Low-Power Audio Amplifiers (<10W) > Speaker Amplifier Class AB/Class D
