Datasheet Texas Instruments LM2794TL/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LM2794 |
| Модель | LM2794TL/NOPB |
Источник питания светодиодов с переключаемым конденсатором и регулируемым током с аналоговым управлением яркостью и ШИМ-регулированием 14-DSBGA от -30 до 85
Datasheets
LM2794,LM2795 Current Reg Switched Cap LED Sup w/Analog & PWM Brightness Control datasheet
PDF, 1.1 Мб, Версия: L, Файл опубликован: 2 май 2013
Выписка из документа
Цены
 Купить LM2794TL/NOPB на РадиоЛоцман.Цены — от 51 до 5 125 ₽28 предложений от 15 поставщиков Драйвер LED , LED Driver IC 4 Output DC DC Regulator Switched Capacitor (Charge Pump) Analog, PWM Dimming 20mA 14-DSBGA | |||
| LM2794TL/NOPB Texas Instruments | 51 ₽ | ||
| LM2794TL/NOPB Texas Instruments | 80 ₽ | ||
| LM2794TL/NOPB Texas Instruments | 174 ₽ | ||
| LM2794TLNOPB | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

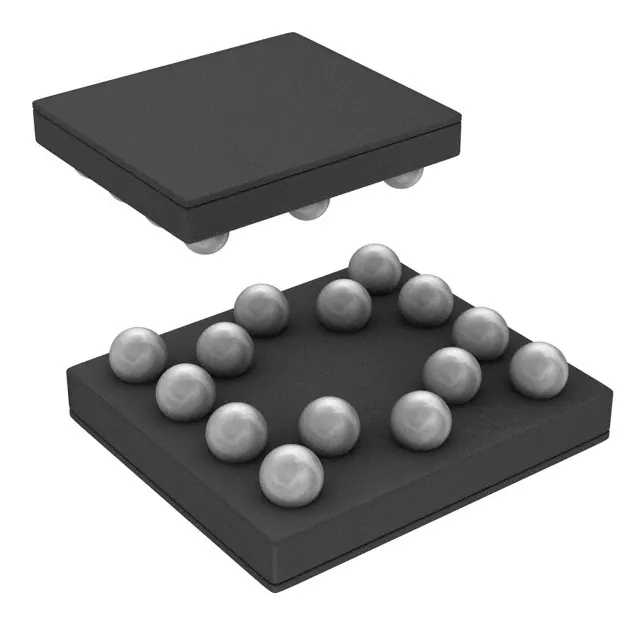

Корпус / Упаковка / Маркировка
| Pin | 14 |
| Package Type | YPA |
| Industry STD Term | DSBGA |
| JEDEC Code | R-XBGA-N |
| Package QTY | 250 |
| Carrier | SMALL T&R |
| Маркировка | LOG |
| Thickness (мм) | .36 |
| Pitch (мм) | .5 |
| Max Height (мм) | .675 |
| Mechanical Data | Скачать |
Параметры
| Количество каналов | 4 |
| Duty Cycle(Max) | 100 % |
| LED | 4 |
| LED Current Per Channel | 20 мА |
| Рабочий диапазон температур | от -30 до 85 C |
| Package Group | DSBGA |
| Package Size: mm2:W x L | See datasheet (DSBGA) PKG |
| Peak Efficiency | 80 % |
| Rating | Catalog |
| Shutdown Current(Typ) | 2.3 uA |
| Special Features | Analog/PWM Mixed Dimming |
| Switching Frequency(Max) | 675 kHz |
| Topology | Boost |
| Тип | Capacitive |
| Vin(Max) | 5.5 В |
| Vin(Min) | 2.7 В |
| Vout(Max) | 5.5 В |
| Vout(Min) | 2.7 В |
Экологический статус
| RoHS | Совместим |
Application Notes
- Switched Cap Circuits Provide Efficient and Functional White LED Drive (Rev. B)PDF, 86 Кб, Версия: B, Файл опубликован: 30 апр 2013
Texas Instruments has many solutions for driving LEDs including switched capacitor converters and inductive based switching regulators. This application report describes some different switched capacitor methods of driving white LEDs and the benefits of each. The main areas of concern for most designers of portable equipment are efficiency, size, cost, functionality, and LED current matching. - Switched Capacitor Circuits Provide Efficient and Functional White-LED DrivePDF, 75 Кб, Файл опубликован: 6 мар 2003
Модельный ряд
Серия: LM2794 (1)
- LM2794TL/NOPB
Классификация производителя
- Semiconductors > Power Management > LED Driver > Backlight LED Driver
