Datasheet Texas Instruments ADS1257IRGWR — Даташит
| Производитель | Texas Instruments |
| Серия | ADS1257 |
| Модель | ADS1257IRGWR |
24-битный, 30kSPS, 4-канальный промышленный АЦП со встроенным PGA в корпусе QFN 20-VQFN от -40 до 85
Datasheets
ADS1257 30-kSPS, 4-Channel, 24-Bit ADC with PGA in 5-mm Г— 5-mm VQFN Package datasheet
PDF, 1.4 Мб, Версия: B, Файл опубликован: 19 апр 2016
Выписка из документа
 Купить ADS1257IRGWR на РадиоЛоцман.Цены — от 257 до 1 292 ₽9 предложений от 9 поставщиков Микросхема Преобразователь AD, 24Bit, 30KSPS, 4CH, industrial ADC with integrated PGA in QFN package 20-VQFN -40℃ to 85℃ | |||
| ADS1257IRGWR Texas Instruments | 324 ₽ | ||
| ADS1257IRGWR Texas Instruments | 676 ₽ | ||
| ADS1257IRGWR Texas Instruments | 865 ₽ | ||
| ADS1257IRGWR Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |

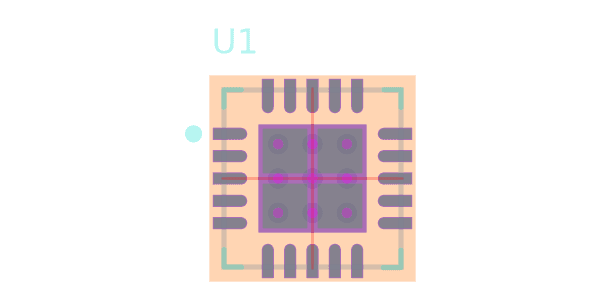

Корпус / Упаковка / Маркировка
| Pin | 20 |
| Package Type | RGW |
| Industry STD Term | VQFN |
| JEDEC Code | S-PQFP-N |
| Package QTY | 3000 |
| Carrier | LARGE T&R |
| Маркировка | ADS1257 |
| Width (мм) | 5 |
| Length (мм) | 5 |
| Thickness (мм) | .9 |
| Pitch (мм) | .65 |
| Max Height (мм) | 1 |
| Mechanical Data | Скачать |
Параметры
| # Input Channels | 4 |
| Analog Voltage AVDD(Max) | 5.25 В |
| Analog Voltage AVDD(Min) | 4.75 В |
| Архитектура | Delta-Sigma |
| Digital Supply(Max) | 3.6 В |
| Digital Supply(Min) | 1.8 В |
| Input Range(Max) | 5.25 В |
| Тип входа | Differential,Single-Ended |
| Integrated Features | 50/60 Hz Rejection,GPIO,PGA |
| Interface | SPI |
| Multi-Channel Configuration | Multiplexed |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Group | VQFN |
| Package Size: mm2:W x L | 20VQFN: 25 mm2: 5 x 5(VQFN) PKG |
| Power Consumption(Typ) | 38 mW |
| Rating | Catalog |
| Reference Mode | Ext |
| Разрешение | 24 Bits |
| Sample Rate (max) | 30kSPS SPS |
| Sample Rate(Max) | 0.03 MSPS |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: ADS1256EVM-PDK
ADS1256 Performance Demonstration Kit
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- Digital Filter Types in Delta-Sigma ADCsPDF, 219 Кб, Файл опубликован: 27 июн 2017
This application report discusses digital filters which are a ubiquitous feature in delta-sigma analog todigital converters (ADCs). Digital low-pass filters are essential to the functionality of a delta-sigma ADCwhich relies on oversampling and noise shaping to push quantization noise out of band. There arevariations between the types of digital filters used in delta-sigma ADCs that provide - Analog-to-Digital Converter Grounding Practices Affect System Performance (Rev. A)PDF, 69 Кб, Версия: A, Файл опубликован: 18 май 2015
- A Glossary of Analog-to-Digital Specifications and Performance Characteristics (Rev. B)PDF, 425 Кб, Версия: B, Файл опубликован: 9 окт 2011
This glossary is a collection of the definitions of Texas Instruments' Delta-Sigma (О”ОЈ), successive approximation register (SAR), and pipeline analog-to-digital (A/D) converter specifications and performance characteristics. Although there is a considerable amount of detail in this document, the product data sheet for a particular product specification is the best and final reference. - Principles of Data Acquisition and Conversion (Rev. A)PDF, 132 Кб, Версия: A, Файл опубликован: 16 апр 2015
Модельный ряд
Серия: ADS1257 (2)
- ADS1257IRGWR ADS1257IRGWT
Классификация производителя
- Semiconductors > Data Converters > Analog-to-Digital Converters (ADCs) > Precision ADCs (<=10MSPS)
