Datasheet Texas Instruments BQ24130RHLT — Даташит
| Производитель | Texas Instruments |
| Серия | BQ24130 |
| Модель | BQ24130RHLT |
Синхронное импульсное зарядное устройство для литий-ионных и литий-полимерных аккумуляторов с частотой 600 кГц, управляемое хостом 20-VQFN от -40 до 85
Datasheets
600-kHz Synchronous Switch-Mode Host-Controlled Battery/Supercapacitor Charger datasheet
PDF, 1.1 Мб, Версия: C, Файл опубликован: 26 июн 2012
Выписка из документа
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

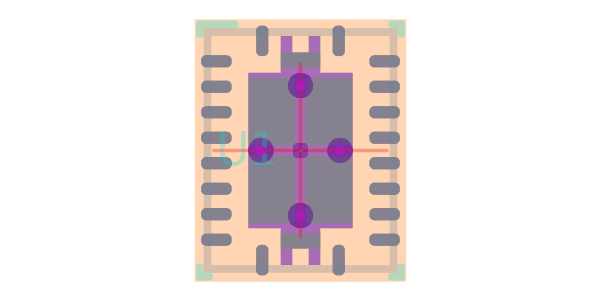

Корпус / Упаковка / Маркировка
| Pin | 20 |
| Package Type | RHL |
| Industry STD Term | VQFN |
| JEDEC Code | R-PQFP-N |
| Package QTY | 250 |
| Carrier | SMALL T&R |
| Маркировка | BQ24130 |
| Width (мм) | 3.5 |
| Length (мм) | 4.5 |
| Thickness (мм) | .9 |
| Pitch (мм) | .5 |
| Max Height (мм) | 1 |
| Mechanical Data | Скачать |
Параметры
| Absolute Vin (safety rating)(Max)( | 20 В |
| Battery Charge Voltage(Max) | 4.2,8.4,12.6 В |
| Battery Charge Voltage(Min) | 4.2,8.4,12.6 В |
| Cell Chemistry | Li-Ion/Li-Polymer,SuperCap |
| Charge Current(Max) | 2.5 A |
| Control Interface | Standalone (RC-Settable) |
| Control Topology | Switch-Mode Buck |
| Number of Series Cells | 1,2,3 |
| Operating Vin(Max) | 17 В |
| Operating Vin(Min) | 4.5 В |
| Package Group | VQFN |
| Package Size: mm2:W x L | 20VQFN: 16 mm2: 3.5 x 4.5(VQFN) PKG |
| Special Features | Integrated FET,Power Path,Temp Monitoring (Thermistor Pin),Thermal Regulation |
| USB Feature | N/A |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: BQ24130EVM
Evaluation Module for BQ24130 600-kHz Synchronous Switch-Mode Li-Ion and Li-Polymer
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- Bq241x0/3/4/5/8/9, bq24170/1/2, bq24133, bq24610/6 and bq24630/40/50 ComparisonPDF, 59 Кб, Файл опубликован: 24 авг 2011
This application report provides a comparison among bq241x0/3/4/5/8/9, bq24170/1/2, bq24133, and bq246xx . The document presents the main differences and describes the main features of each part. It assists designers in selecting the most suitable charger for their application.
Модельный ряд
Серия: BQ24130 (2)
- BQ24130RHLR BQ24130RHLT
Классификация производителя
- Semiconductors > Power Management > Battery Management Products > Battery Charger IC
