Datasheet Texas Instruments LM25119PSQ/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LM25119 |
| Модель | LM25119PSQ/NOPB |
Двойной синхронный понижающий контроллер, широкий диапазон напряжения 4,5–42 В, режим тока, 32-WQFN от -40 до 125
Datasheets
LM25119, LM25119-Q1 Wide Input Range, Dual Synchronous Buck Controller datasheet
PDF, 1.5 Мб, Версия: H, Файл опубликован: 17 май 2016
Выписка из документа
Цены
 Купить LM25119PSQ/NOPB на РадиоЛоцман.Цены — от 110 до 798 ₽29 предложений от 16 поставщиков Чип стабилизации напряжения, DC-DC Cntrlr Dual-OUT Step Down 750kHz Automotive 32Pin WQFN EP T/R | |||
| LM25119PSQ/NOPB Texas Instruments | 191 ₽ | ||
| LM25119PSQ/NOPB Texas Instruments | 420 ₽ | ||
| LM25119PSQ/NOPB Texas Instruments | 439 ₽ | ||
| LM25119PSQ/NOPB Texas Instruments | 462 ₽ | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |

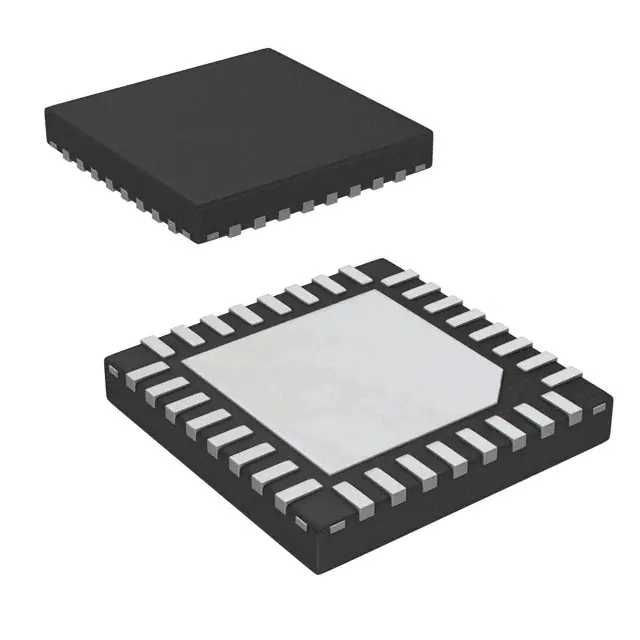

Корпус / Упаковка / Маркировка
| Pin | 32 |
| Package Type | RTV |
| Industry STD Term | WQFN |
| JEDEC Code | S-PQFP-N |
| Package QTY | 1000 |
| Carrier | SMALL T&R |
| Маркировка | L25119P |
| Width (мм) | 5 |
| Length (мм) | 5 |
| Thickness (мм) | .75 |
| Pitch (мм) | .5 |
| Max Height (мм) | .8 |
| Mechanical Data | Скачать |
Параметры
| Control Mode | Current Mode |
| Duty Cycle(Max) | 98 % |
| Iout(Max) | 40 A |
| Iq(Typ) | 6 мА |
| Number of Phases | 2 |
| Рабочий диапазон температур | от -40 до 125 C |
| Package Group | WQFN |
| Rating | Catalog |
| Regulated Outputs | 2 |
| Special Features | Adjustable Current Limit,Enable,Frequency Synchronization,Light Load Efficiency,Synchronous Rectification,UVLO Adjustable |
| Switching Frequency(Max) | 750 kHz |
| Switching Frequency(Min) | 50 kHz |
| Тип | Controller |
| Vin(Max) | 42 В |
| Vin(Min) | 4.5 В |
| Vout(Max) | 41.3 В |
| Vout(Min) | 0.8 В |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: LM25119EVAL
Evaluation Board for the LM25119 Wide Vin Dual Synchronous Buck Controller
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- 1Q 2012 Issue Analog Applications JournalPDF, 2.4 Мб, Файл опубликован: 31 янв 2012
- Benefits of a multiphase buck converterPDF, 868 Кб, Файл опубликован: 31 янв 2012
- Reduce buck-converter EMI and voltage stress by minimizing inductive parasiticsPDF, 926 Кб, Файл опубликован: 21 июл 2016
Модельный ряд
Серия: LM25119 (3)
- LM25119PSQ/NOPB LM25119PSQE/NOPB LM25119PSQX/NOPB
Классификация производителя
- Semiconductors > Power Management > Non-isolated DC/DC Switching Regulator > Step-Down (Buck) > Buck Controller (External Switch)
