Datasheet Texas Instruments TPS61170DRVTG4 — Даташит
| Производитель | Texas Instruments |
| Серия | TPS61170 |
| Модель | TPS61170DRVTG4 |
Переключатель 1,2 А, повышающий преобразователь высокого напряжения в корпусе QFN 2x2 мм, 6-WSON от -40 до 85
Datasheets
TPS61170 1.2-A High-Voltage Boost Converter in 2-mm x 2-mm2 QFN Package datasheet
PDF, 1.2 Мб, Версия: D, Файл опубликован: 18 дек 2014
Выписка из документа
Цены
 Купить TPS61170DRVTG4 на РадиоЛоцман.Цены — от 60 до 308 ₽22 предложений от 14 поставщиков Преобразователь DC/DC, Conv DC-DC 3V to 18V Step Up Single-Out 3V to 38V 0.96A 6Pin WSON EP T/R | |||
| TPS61170DRVTG4 Texas Instruments | от 266 ₽ | ||
| TPS61170DRVTG4 Texas Instruments | от 308 ₽ | ||
| TPS61170DRVTG4 Texas Instruments | по запросу | ||
| TPS61170DRVTG4 Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

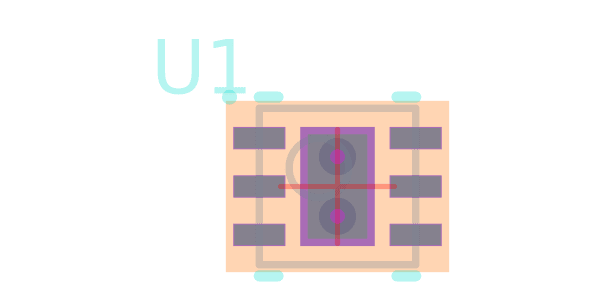

Корпус / Упаковка / Маркировка
| Pin | 6 |
| Package Type | DRV |
| Industry STD Term | WSON |
| JEDEC Code | S-PDSO-N |
| Package QTY | 250 |
| Carrier | SMALL T&R |
| Маркировка | BZS |
| Width (мм) | 2 |
| Length (мм) | 2 |
| Thickness (мм) | .75 |
| Pitch (мм) | .65 |
| Max Height (мм) | .8 |
| Mechanical Data | Скачать |
Параметры
| Duty Cycle(Max) | 93 % |
| Iq(Typ) | 2.3 мА |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Group | WSON |
| Rating | Catalog |
| Regulated Outputs | 1 |
| Special Features | Enable,Light Load Efficiency |
| Switch Current Limit(Min) | 0.96 A |
| Switch Current Limit(Typ) | 1.2 A |
| Switching Frequency(Max) | 1200 kHz |
| Switching Frequency(Min) | 1000 kHz |
| Тип | Converter |
| Vin(Max) | 18 В |
| Vin(Min) | 3 В |
| Vout(Max) | 38 В |
| Vout(Min) | 3 В |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: TPS61170EVM-316
TPS61170EVM-316 Evaluation Module
Статус продукта: В производстве (Рекомендуется для новых разработок) - Evaluation Modules & Boards: TPS61170EVM-280
TPS61170 12V Input, 24V Output, 0.34A Evaluation Module
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- Load Disconnect for the TPS61170 (Rev. A)PDF, 80 Кб, Версия: A, Файл опубликован: 14 мар 2011
- Designing DC/DC converters based on SEPIC topologyPDF, 705 Кб, Файл опубликован: 22 окт 2008
- Simple open-circuit protection for boost converters in LED driver applicationsPDF, 246 Кб, Файл опубликован: 25 сен 2012
- How to Design a Boost Converter With the TPS61170 (Rev. C)PDF, 400 Кб, Версия: C, Файл опубликован: 6 июн 2012
- How to Design a SEPIC Converter With the TPS61175PDF, 586 Кб, Файл опубликован: 12 июн 2009
When a dc/dc converter providing a regulated output voltage between the minimum and maximum input voltage is required, neither a single buck or a boost converter can provide the output voltage. However, a boost converter integrated circuit (IC) can be configured to drive a single-ended, primary-inductor converter (SEPIC) power stage and provide an output voltage that is between the input voltage e - Input Current Limit Solution for USB-Supplied Power SystemPDF, 666 Кб, Файл опубликован: 3 авг 2017
- Description Compensating the Current Mode Boost Control LoopPDF, 411 Кб, Файл опубликован: 9 дек 2010
- Compensating and measuring the DC/DC converter loop that powers a high-power LEDPDF, 618 Кб, Файл опубликован: 22 окт 2008
- Coupled inductors broaden DC/DC converter usagePDF, 140 Кб, Файл опубликован: 11 авг 2010
- Extending the Input Voltage Range of the TPS6116x/8x/9x WLED DriversPDF, 124 Кб, Файл опубликован: 12 авг 2009
The TPS6116x, TPS6118x and TPS6119x WLED driver and TPS6117x boost converter integrated circuits (IC) can operate with different input voltages, one powering the IC itself and the other powering the boost power stage. This application report explains various options on how to use the WLED drivers with split power rails. This allows these LED drivers to be used in applications where the available - Design of UVLO for LM27313 (Rev. B)PDF, 142 Кб, Версия: B, Файл опубликован: 8 апр 2014
- 3Q 2010 Issue Analog Applications JournalPDF, 1.5 Мб, Файл опубликован: 11 авг 2010
- 4Q 2012 Issue Analog Applications JournalPDF, 3.3 Мб, Файл опубликован: 25 сен 2012
- Q4 2008 Issue Analog Applications JournalPDF, 1.5 Мб, Файл опубликован: 22 окт 2008
- Design considerations for a resistive feedback divider in a DC/DC converterPDF, 393 Кб, Файл опубликован: 26 апр 2012
- Basic Calculation of a Boost Converter's Power Stage (Rev. C)PDF, 186 Кб, Версия: C, Файл опубликован: 8 янв 2014
This application note gives the equations to calculate the power stage of a boost converter built with an IC with integrated switch and operating in continuous conduction mode. It is not intended to give details on the functionality of a boost converter (see Reference 1) or how to compensate a converter. See the references at the end of this document if more detail is needed. - Optimizing Transient Response of Internally Compensated DC-DC Converters (Rev. A)PDF, 1.1 Мб, Версия: A, Файл опубликован: 11 май 2015
- Extending the Soft Start Time Without a Soft Start Pin (Rev. B)PDF, 387 Кб, Версия: B, Файл опубликован: 15 июн 2017
- QFN and SON PCB Attachment (Rev. B)PDF, 821 Кб, Версия: B, Файл опубликован: 24 авг 2018
- IQ: What it is what it isn’t and how to use itPDF, 198 Кб, Файл опубликован: 17 июн 2011
- Performing Accurate PFM Mode Efficiency Measurements (Rev. A)PDF, 418 Кб, Версия: A, Файл опубликован: 11 дек 2018
When performing measurements on DC-DC converters using pulse frequency modulation(PFM)or any power save mode proper care must be taken to ensure that the measurements are accurate. An accurate PFM mode efficiency measurement is critical for systems which require high efficiency at low loads such as in smart home systems tablets wearables and metering.
Модельный ряд
Серия: TPS61170 (4)
- TPS61170DRVR TPS61170DRVRG4 TPS61170DRVT TPS61170DRVTG4
Классификация производителя
- Semiconductors > Power Management > Non-isolated DC/DC Switching Regulator > Step-Up (Boost) > Boost Converter (Integrated Switch)
