Datasheet Texas Instruments LM25018SD/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LM25018 |
| Модель | LM25018SD/NOPB |
Синхронный понижающий стабилизатор с постоянным напряжением 7,5–48 В, напряжением 300 мА и постоянным напряжением 8-WSON от -40 до 125
Datasheets
LM25018 48-V, 325-mA Constant On-Time Synchronous Buck Regulator datasheet
PDF, 1.8 Мб, Версия: E, Файл опубликован: 8 ноя 2015
Выписка из документа
Цены
 Купить LM25018SD/NOPB на РадиоЛоцман.Цены — от 91 до 452 ₽15 предложений от 11 поставщиков Buck Switching Regulator IC Positive Adjustable 1.225V 1 Output 325mA 8-WDFN Exposed Pad | |||
| LM25018SD/NOPB Texas Instruments | 91 ₽ | ||
| LM25018SD/NOPB Texas Instruments | 124 ₽ | ||
| LM25018SD/NOPB Texas Instruments | по запросу | ||
| LM25018SD/NOPB Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

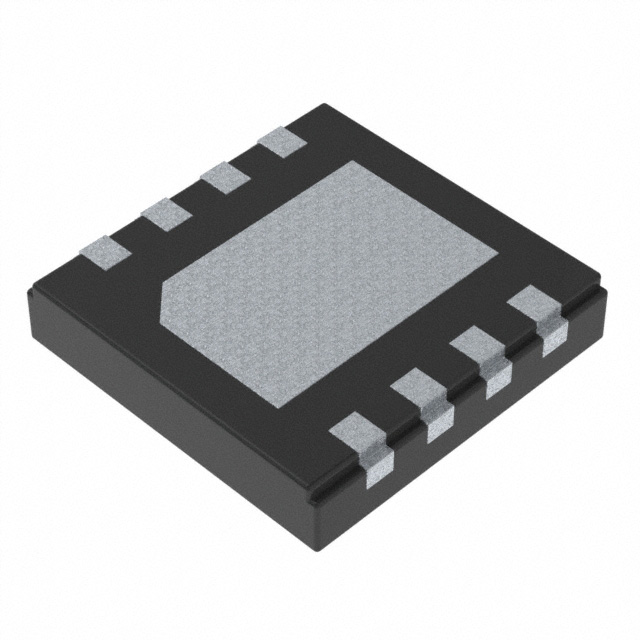

Корпус / Упаковка / Маркировка
| Pin | 8 |
| Package Type | NGU |
| Industry STD Term | WSON |
| JEDEC Code | S-PDSO-N |
| Package QTY | 1000 |
| Carrier | LARGE T&R |
| Маркировка | L25018 |
| Width (мм) | 4 |
| Length (мм) | 4 |
| Thickness (мм) | .8 |
| Pitch (мм) | .8 |
| Max Height (мм) | .8 |
| Mechanical Data | Скачать |
Параметры
| Control Mode | Constant on-time (COT) |
| Duty Cycle(Max) | 90 % |
| Iout(Max) | 0.3 A |
| Iq(Typ) | 1.75 мА |
| Рабочий диапазон температур | от -40 до 125 C |
| Package Group | WSON |
| Rating | Catalog |
| Regulated Outputs | 1 |
| Special Features | Synchronous Rectification,UVLO Adjustable |
| Switching Frequency(Max) | 1000 kHz |
| Switching Frequency(Min) | 50 kHz |
| Тип | Converter |
| Vin(Max) | 48 В |
| Vin(Min) | 7.5 В |
| Vout(Max) | 40 В |
| Vout(Min) | 1.25 В |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: LM25018MRFBEVM
Evaluation Module - LM25018 Wide Vin Flybuck Regulator
Статус продукта: В производстве (Рекомендуется для новых разработок) - Evaluation Modules & Boards: LM5018ISOEVAL
LM5018 Isolated Bias Supply Evaluation Board
Статус продукта: В производстве (Рекомендуется для новых разработок) - Evaluation Modules & Boards: LM25018MR-EVM
LM25018 Wide Vin Synchronous Step-down Regulator Evaluation Module
Статус продукта: В производстве (Рекомендуется для новых разработок) - Evaluation Modules & Boards: LM5018EVAL
LM5018 Wide Vin Synchronous Buck Regulator Evaluation Board
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- Fly-Buck(TM) converter provides EMC and isolation in PLC applicationsPDF, 201 Кб, Файл опубликован: 29 янв 2015
- AN-2292 Designing an Isolated Buck (Fly-Buck) Converter (Rev. C)PDF, 870 Кб, Версия: C, Файл опубликован: 17 дек 2014
In many applications, one or more low-cost, simple to use, isolated power supplies working from input voltages up to 100 V are needed. Traditional solutions use flyback converters to generate this bias supply. Flyback designs typically utilize asymmetric transformers turns ratios for primary and secondary power windings, with an optocoupler and reference, or an auxiliary winding for feedback regul
Модельный ряд
Серия: LM25018 (6)
- LM25018MR/NOPB LM25018MRE/NOPB LM25018MRX/NOPB LM25018SD/NOPB LM25018SDE/NOPB LM25018SDX/NOPB
Классификация производителя
- Semiconductors > Power Management > Non-isolated DC/DC Switching Regulator > Step-Down (Buck) > Buck Converter (Integrated Switch)
