Datasheet Texas Instruments AMC1305L25DWR — Даташит

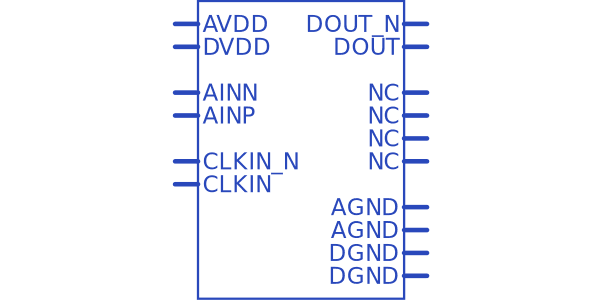

| Производитель | Texas Instruments |
| Серия | AMC1305L25 |
| Модель | AMC1305L25DWR |
Reinforced Isolated Modulator With В±250mV Input and LVDS Interface 16-SOIC -40 to 125
Datasheets
AMC1305x High-Precision, Reinforced Isolated Delta-Sigma Modulators datasheet
PDF, 1.4 Мб, Версия: F, Файл опубликован: 30 мар 2017
Выписка из документа
 Купить AMC1305L25DWR на РадиоЛоцман.Цены — от 118 до 544 ₽8 предложений от 8 поставщиков IC ISOLATED MOD 16BIT 78K 16SOIC. Isolated Module 16 bit 78k LVDS - Serial 16-SOIC. Data Acquisition - ADCs/DACs - Special... | |||
| AMC1305L25DWR Texas Instruments | 118 ₽ | ||
| AMC1305L25DWR Texas Instruments | 543 ₽ | ||
| AMC1305L25DWR Texas Instruments | по запросу | ||
| AMC1305L25DWR Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 16 |
| Package Type | DW |
| Industry STD Term | SOIC |
| JEDEC Code | R-PDSO-G |
| Package QTY | 2000 |
| Carrier | LARGE T&R |
| Маркировка | AMC1305L25 |
| Width (мм) | 7.5 |
| Length (мм) | 10.3 |
| Thickness (мм) | 2.35 |
| Pitch (мм) | 1.27 |
| Max Height (мм) | 2.65 |
| Mechanical Data | Скачать |
Параметры
| # Input Channels | 1 |
| Analog Voltage AVDD(Max) | 5.5 В |
| Analog Voltage AVDD(Min) | 4.5 В |
| Архитектура | Delta-Sigma |
| CMTI(Min) | 15 kV/µs |
| Digital Supply(Max) | 5.5 В |
| Digital Supply(Min) | 3 В |
| INL(Max) | 4 +/-LSB |
| Input Range | 250mV Vp-p |
| Interface | LVDS |
| Isolation | 7 kV peak |
| Рабочий диапазон температур | от -40 до 125 C |
| Package Group | SOIC |
| Package Size: mm2:W x L | 16SOIC: 106 mm2: 10.3 x 10.3(SOIC) PKG |
| Power Consumption(Typ) | 49.3 mW |
| Rating | Catalog |
| Разрешение | 16 Bits |
| SFDR | 92 дБ |
| SINAD | 84 дБ |
| SNR | 85 дБ |
| Sample Rate (max) | 20MSPS SPS |
| Sample Rate(Max) | 20 MSPS |
| THD(Max) | -83 дБ |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: AMC1305L25EVM
AMC1305L25 Evaluation Module
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- Isolated sensing systems with low power consumptionPDF, 132 Кб, Файл опубликован: 24 окт 2014
- Design Considerations for Dual DRV425 Bus Bar ApplicationPDF, 104 Кб, Файл опубликован: 30 мар 2017
- Analog Applications Journal 4Q 2014PDF, 1.8 Мб, Файл опубликован: 24 окт 2014
- Integrated Current Sensing Analog-to-Digital ConverterPDF, 88 Кб, Файл опубликован: 21 дек 2016
Модельный ряд
Серия: AMC1305L25 (2)
- AMC1305L25DW AMC1305L25DWR
Классификация производителя
- Semiconductors > Data Converters > Analog-to-Digital Converters (ADCs) > Isolated ADCs
