Datasheet Texas Instruments LP38503TJ-ADJ/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LP38503-ADJ |
| Модель | LP38503TJ-ADJ/NOPB |

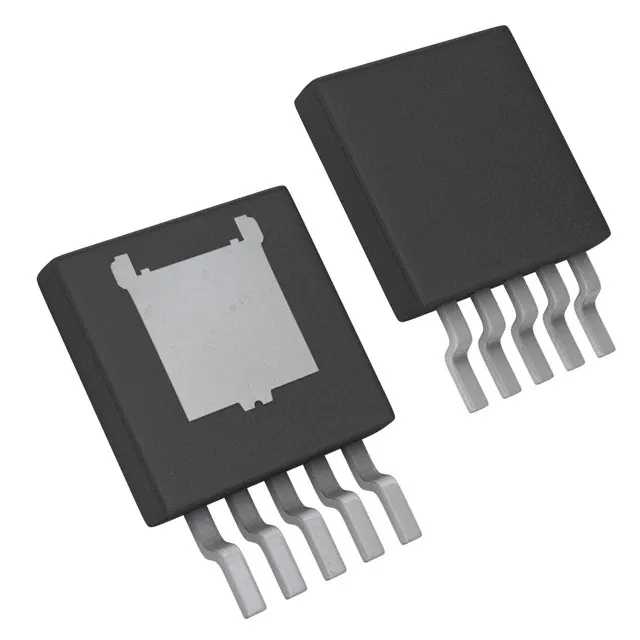

Линейный стабилизатор FlexCap с малым падением напряжения 3 А для входов от 2,7 до 5,5 В 5-TO-263 от -40 до 125 В
Datasheets
LP3850x-ADJ, LP3850xA-ADJ 3-A FlexCap Low Dropout Linear Regulator for 2.7-V to 5.5-V Inputs datasheet
PDF, 1.4 Мб, Версия: I, Файл опубликован: 27 авг 2015
Выписка из документа
 Купить LP38503TJ-ADJ/NOPB на РадиоЛоцман.Цены — от 31 до 370 ₽25 предложений от 16 поставщиков Интегральные микросхемы Силовые чипы — регуляторы напряжения — линейные | |||
| LP38503TJ-ADJ/NOPB Texas Instruments | от 31 ₽ | ||
| LP38503TJ-ADJ/NOPB Texas Instruments | 91 ₽ | ||
| LP38503TJ-ADJ/NOPB National Semiconductor | 91 ₽ | ||
| LP38503TJ-ADJ/NOPB Texas Instruments | от 100 ₽ | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |
Корпус / Упаковка / Маркировка
| Pin | 5 | 5 |
| Package Type | NDQ | NDQ |
| Industry STD Term | TO-263 | TO-263 |
| JEDEC Code | R-MSFM-L | R-MSFM-L |
| Package QTY | 1000 | 1000 |
| Carrier | LARGE T&R | LARGE T&R |
| Маркировка | LP38503 | TJ-ADJ |
| Width (мм) | 9.85 | 9.85 |
| Length (мм) | 10.16 | 10.16 |
| Thickness (мм) | 2 | 2 |
| Pitch (мм) | 1.7 | 1.7 |
| Max Height (мм) | 2.25 | 2.25 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Точность | 2 % |
| Iout(Max) | 3 A |
| Iq(Typ) | 2 мА |
| Noise | 100 uVrms |
| Рабочий диапазон температур | от -40 до 125 C |
| Output Capacitor Type | Ceramic |
| Output Options | Adjustable Output |
| PSRR @ 100KHz | 25 дБ |
| Package Group | TO-263 |
| Package Size: mm2:W x L | 5DDPAK/TO-263: 155 mm2: 15.24 x 10.16(DDPAK/TO-263) PKG |
| Rating | Catalog |
| Regulated Outputs | 1 |
| Special Features | N/A |
| Thermal Resistance ОёJA | 33 В°C/W |
| Vdo(Typ) | 420 мВ |
| Vin(Max) | 5.5 В |
| Vin(Min) | 2.7 В |
| Vout(Max) | 5 В |
| Vout(Min) | 0.6 В |
Экологический статус
| RoHS | Совместим |
Application Notes
- AN-2219 Precision Current Limiting with the LMP8646 and LP38501 (Rev. A)PDF, 38 Кб, Версия: A, Файл опубликован: 24 апр 2013
This application note discusses how to design the LMP8646 with the LP38501 voltage regulator and aresistive load application.
Модельный ряд
Серия: LP38503-ADJ (4)
- LP38503ATJ-ADJ/NOPB LP38503TJ-ADJ/NOPB LP38503TS-ADJ/NOPB LP38503TSX-ADJ/NOPB
Классификация производителя
- Semiconductors > Power Management > Linear Regulator (LDO) > Single Channel LDO
Варианты написания:
LP38503TJADJ/NOPB, LP38503TJ ADJ/NOPB
