Datasheet Texas Instruments TLV2470CDRG4 — Даташит
| Производитель | Texas Instruments |
| Серия | TLV2470 |
| Модель | TLV2470CDRG4 |

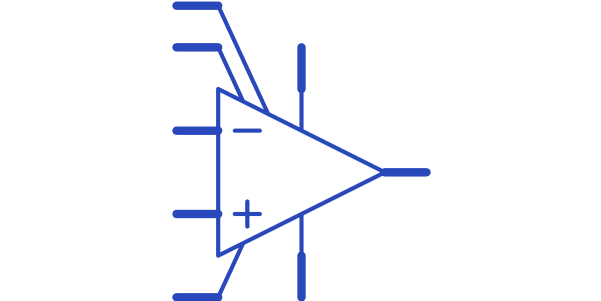

Одиночный операционный усилитель Rail-to-Rail с малым энергопотреблением и отключением 8-SOIC от 0 до 70
Datasheets
Family of 600uA/Ch 2.8MHz Rail-to-Rail I/O High-Drive Op Amps with Shutdown datasheet
PDF, 2.9 Мб, Версия: E, Файл опубликован: 3 июл 2007
Выписка из документа
Цены
 Купить TLV2470CDRG4 на РадиоЛоцман.Цены — от 61 до 97 ₽10 предложений от 10 поставщиков General Purpose Amplifier 1 Circuit Rail-to-Rail 8-SOIC | |||
| TLV2470CDRG4 Texas Instruments | 61 ₽ | ||
| TLV2470CDRG4 Texas Instruments | 81 ₽ | ||
| TLV2470CDRG4 Texas Instruments | по запросу | ||
| TLV2470CDRG4 Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 8 |
| Package Type | D |
| Industry STD Term | SOIC |
| JEDEC Code | R-PDSO-G |
| Package QTY | 2500 |
| Carrier | LARGE T&R |
| Маркировка | 2470C |
| Width (мм) | 3.91 |
| Length (мм) | 4.9 |
| Thickness (мм) | 1.58 |
| Pitch (мм) | 1.27 |
| Max Height (мм) | 1.75 |
| Mechanical Data | Скачать |
Параметры
| Additional Features | Shutdown |
| Архитектура | CMOS |
| CMRR(Min) | 64 дБ |
| CMRR(Typ) | 84 дБ |
| GBW(Typ) | 2.8 МГц |
| Input Bias Current(Max) | 50 pA |
| Iq per channel(Max) | 0.9 мА |
| Iq per channel(Typ) | 0.6 мА |
| Количество каналов | 1 |
| Offset Drift(Typ) | 0.4 uV/C |
| Рабочий диапазон температур | от -40 до 125,0 до 70 C |
| Output Current(Typ) | 90 мА |
| Package Group | SOIC |
| Package Size: mm2:W x L | 8SOIC: 29 mm2: 6 x 4.9(SOIC) PKG |
| Rail-to-Rail | In,Out |
| Rating | Catalog |
| Slew Rate(Typ) | 1.5 V/us |
| Total Supply Voltage(Max) | 6 +5V=5, +/-5V=10 |
| Total Supply Voltage(Min) | 2.7 +5V=5, +/-5V=10 |
| Vn at 1kHz(Typ) | 15 нВ/rtГц |
| Vos (Offset Voltage @ 25C)(Max) | 2.2 мВ |
Экологический статус
| RoHS | Совместим |
Application Notes
- Conditioning a Switch-mode Power Supply Current Signal Using TI Op AmpsPDF, 61 Кб, Файл опубликован: 23 мар 2000
The switch-mode power supply primary current is often sensed using a power resistor. Using an op amp to amplify the current-sense signal can reduce cost and improve noise performance and efficiency. This report reviews the advantages of using an op amp circuit and analyzes the design criteria needed to choose the proper op amp. - Use of Rail-to-Rail Operational Amplifiers (Rev. A)PDF, 159 Кб, Версия: A, Файл опубликован: 22 дек 1999
This application report assists design engineers to understand the functionality and benefits of rail-to-rail operational amplifiers. It shows simplified schematics, functions, and characteristics of the input and output stages. Typical application schematics for rail-to-rail operational amplifiers are also discussed.
Модельный ряд
Серия: TLV2470 (12)
Классификация производителя
- Semiconductors > Amplifiers > Operational Amplifiers (Op Amps) > Precision Op Amps
