Datasheet Texas Instruments LM5009ASD/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LM5009A |
| Модель | LM5009ASD/NOPB |
Несинхронный понижающий стабилизатор с постоянным напряжением 6–95 В, 150 мА, 8-WSON от -40 до 125
Datasheets
LM5009A 100-V, 150-mA Constant ON-Time Buck Switching Regulator datasheet
PDF, 1.1 Мб, Версия: H, Файл опубликован: 30 сен 2016
Выписка из документа
Цены
 Купить LM5009ASD/NOPB на РадиоЛоцман.Цены — от 88 до 469 ₽25 предложений от 14 поставщиков Импульсный понижающий DC-DC стабилизатор, регулируемый, 6В-95В (Vin), 2.5В-85В, 150мА, WSON-8 | |||
| LM5009ASD/NOPB Texas Instruments | 88 ₽ | ||
| LM5009ASD/NOPB Texas Instruments | 121 ₽ | ||
| LM5009ASD/NOPB Texas Instruments | 154 ₽ | ||
| LM5009ASD/NOPB Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

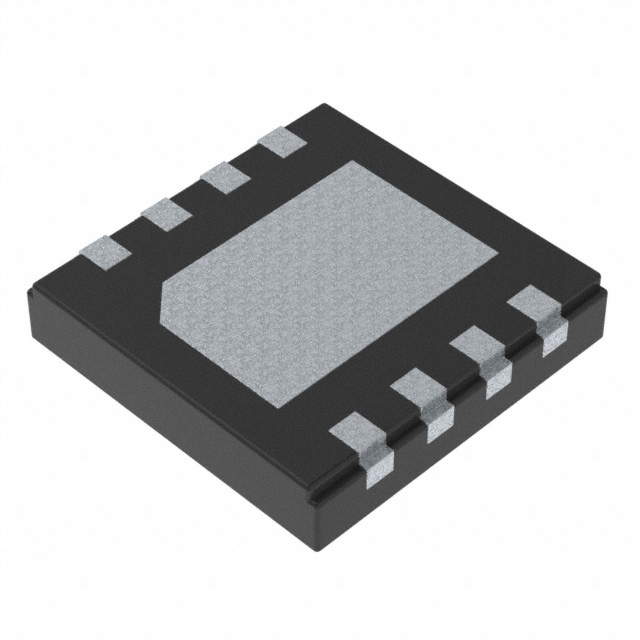

Корпус / Упаковка / Маркировка
| Pin | 8 |
| Package Type | NGU |
| Industry STD Term | WSON |
| JEDEC Code | S-PDSO-N |
| Package QTY | 1000 |
| Carrier | SMALL T&R |
| Маркировка | 5009ASD |
| Width (мм) | 4 |
| Length (мм) | 4 |
| Thickness (мм) | .8 |
| Pitch (мм) | .8 |
| Max Height (мм) | .8 |
| Mechanical Data | Скачать |
Параметры
| Control Mode | Constant on-time (COT) |
| Duty Cycle(Max) | 99 % |
| Iout(Max) | 0.15 A |
| Iq(Typ) | 0.485 мА |
| Рабочий диапазон температур | от -40 до 125 C |
| Package Group | WSON |
| Rating | Catalog |
| Regulated Outputs | 1 |
| Special Features | Enable |
| Switching Frequency(Max) | 600 kHz |
| Switching Frequency(Min) | 50 kHz |
| Тип | Converter |
| Vin(Max) | 95 В |
| Vin(Min) | 6 В |
| Vout(Max) | 85 В |
| Vout(Min) | 2.5 В |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: LM5009AEVAL
LM5009A 150 mA, 100V Wide Vin Step-Down Switching Regulator Evaluation Module
Статус продукта: В производстве (Рекомендуется для новых разработок)
Модельный ряд
Серия: LM5009A (4)
- LM5009AMM/NOPB LM5009AMMX/NOPB LM5009ASD/NOPB LM5009ASDX/NOPB
Классификация производителя
- Semiconductors > Power Management > Non-isolated DC/DC Switching Regulator > Step-Down (Buck) > Buck Converter (Integrated Switch)
