Datasheet Texas Instruments ADC0844 — Даташит
| Производитель | Texas Instruments |
| Серия | ADC0844 |
8-битный аналого-цифровой преобразователь, совместимый с микропроцессором, с опцией мультиплексора
Datasheets
Datasheet
ADC0844/ADC0848 8-Bit P Compatible A/D Converters with Multiplexer Options datasheet
PDF, 2.4 Мб, Версия: D, Файл опубликован: 25 мар 2013
Выписка из документа
 Купить ADC0844 на РадиоЛоцман.Цены — от 19 до 1 567 ₽23 предложений от 23 поставщиков Микросхема Преобразователь AD, TEXAS INSTRUMENTS ADC0844CCN/NOPB Analog to Digital Converter, 8Bit, 25KSPS, Single, 4.5V, 6V, DIP | |||
| ADC0844CCN/NOPB Texas Instruments | 105 ₽ | ||
| ADC0844CCN | 1 567 ₽ | ||
| ADC0844CCN Texas Instruments | по запросу | ||
| ADC0844CCN/NOPB Texas Instruments | по запросу | ||
Статус
| ADC0844CCN | ADC0844CCN/NOPB | |
|---|---|---|
| Статус продукта | Скоро будет снят с производства | В производстве |
| Доступность образцов у производителя | Нет | Да |

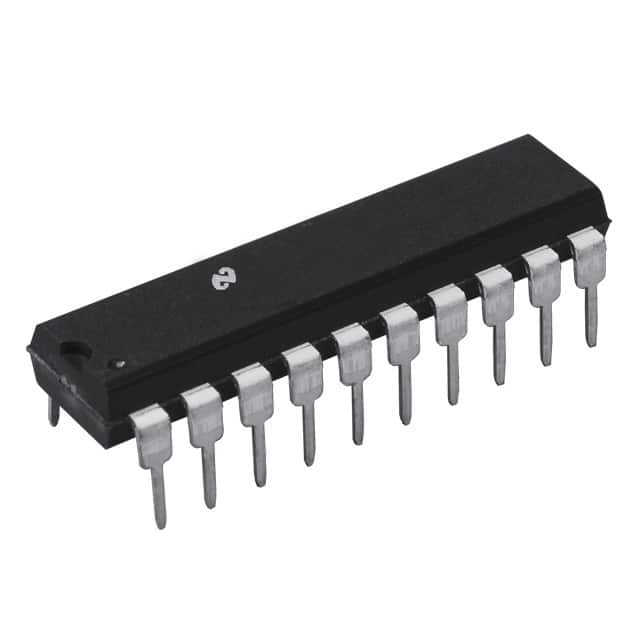

Корпус / Упаковка / Маркировка
| ADC0844CCN | ADC0844CCN/NOPB | |
|---|---|---|
| N | 1 | 2 |
| Pin | 20 | 20 |
| Package Type | NFH | NFH |
| Industry STD Term | PDIP | PDIP |
| JEDEC Code | R-PDIP-T | R-PDIP-T |
| Package QTY | 18 | 18 |
| Carrier | TUBE | TUBE |
| Маркировка | ADC0844CCN | ADC0844CCN |
| Width (мм) | 6.604 | 6.604 |
| Length (мм) | 26.073 | 26.073 |
| Thickness (мм) | 3.302 | 3.302 |
| Pitch (мм) | 2.54 | 2.54 |
| Max Height (мм) | 5.08 | 5.08 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Parameters / Models | ADC0844CCN | ADC0844CCN/NOPB |
|---|---|---|
| # Input Channels | 4 | 4 |
| Analog Voltage AV/DD(Max)(V) | 6 | |
| Analog Voltage AV/DD(Min)(V) | 4.5 | |
| Analog Voltage AVDD(Max), В | 6 | |
| Analog Voltage AVDD(Min), В | 4.5 | |
| Approx. Price (US$) | 2.30 | 1ku | |
| Архитектура | SAR | SAR |
| Digital Supply(Max), В | 6 | |
| Digital Supply(Max)(V) | 6 | |
| Digital Supply(Min), В | 4.5 | |
| Digital Supply(Min)(V) | 4.5 | |
| INL(Max), +/-LSB | 1 | |
| INL(Max)(+/-LSB) | 1 | |
| Input Range(Max), В | 6 | |
| Input Range(Max)(V) | 6 | |
| Тип входа | Differential Pseudo-Differential Single-Ended | Differential,Pseudo-Differential,Single-Ended |
| Integrated Features | Oscillator | N/A |
| Interface | Parallel | Parallel |
| Multi-Channel Configuration | Multiplexed | Multiplexed |
| Рабочий диапазон температур, C | от 0 до 70 | |
| Operating Temperature Range(C) | 0 to 70 | |
| Package Group | PDIP | PDIP |
| Package Size: mm2:W x L, PKG | See datasheet (PDIP) | |
| Power Consumption(Typ), mW | 5 | |
| Power Consumption(Typ)(mW) | 15 | |
| Rating | Catalog | Catalog |
| Reference Mode | Ext | Ext |
| Разрешение, Bits | 8 | |
| Resolution(Bits) | 8 | |
| SINAD, дБ | N/A | |
| Sample Rate (max), SPS | 25kSPS | |
| Sample Rate (max)(SPS) | 25kSPS | |
| Sample Rate(Max), MSPS | 0.025 | |
| THD(Typ), дБ | N/A |
Экологический статус
| ADC0844CCN | ADC0844CCN/NOPB | |
|---|---|---|
| RoHS | TBD | Совместим |
| Бессвинцовая технология (Pb Free) | Нет |
Модельный ряд
Серия: ADC0844 (2)
Классификация производителя
- Semiconductors> Data Converters> Analog-to-Digital Converters (ADCs)> Precision ADCs (<=10MSPS)
