Datasheet Texas Instruments ADC14X250 — Даташит
| Производитель | Texas Instruments |
| Серия | ADC14X250 |
14-битный аналого-цифровой преобразователь (АЦП) с быстродействием 250 MSPS
Datasheets
ADC14X250 14-Bit 250 MSPS Single Channel ADC With 5 Gb/s JESD204B Output datasheet
PDF, 2.6 Мб, Версия: B, Файл опубликован: 19 апр 2017
Выписка из документа
 Купить ADC14X250 на РадиоЛоцман.Цены — от 2 645 до 127 700 ₽14 предложений от 14 поставщиков Микросхема Преобразователь AD, 14Bit, 250MSPS Analog-to-Digital Converter (ADC) 32-VQFN -40℃ to 85℃ | |||
| ADC14X250RHBR Texas Instruments | 4 406 ₽ | ||
| ADC14X250RHBT Texas Instruments | 10 869 ₽ | ||

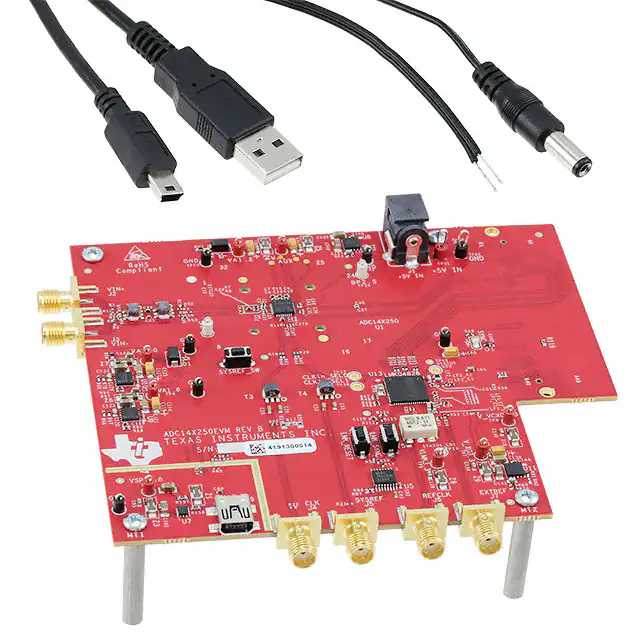

| ADC14X250EVM Texas Instruments | 127 700 ₽ | ||
| ADC14X250RHBR Texas Instruments | по запросу | ||
Статус
| ADC14X250RHBR | ADC14X250RHBT | |
|---|---|---|
| Статус продукта | В производстве | В производстве |
| Доступность образцов у производителя | Да | Нет |
Корпус / Упаковка / Маркировка
| ADC14X250RHBR | ADC14X250RHBT | |
|---|---|---|
| N | 1 | 2 |
| Pin | 32 | 32 |
| Package Type | RHB | RHB |
| Industry STD Term | VQFN | VQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N |
| Package QTY | 3000 | 250 |
| Carrier | LARGE T&R | SMALL T&R |
| Маркировка | 14X250 | 14X250 |
| Width (мм) | 5 | 5 |
| Length (мм) | 5 | 5 |
| Thickness (мм) | .9 | .9 |
| Pitch (мм) | .5 | .5 |
| Max Height (мм) | 1 | 1 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Parameters / Models | ADC14X250RHBR | ADC14X250RHBT |
|---|---|---|
| # Input Channels | 1 | 1 |
| Analog Input BW, МГц | 800 | 800 |
| Архитектура | Pipeline | Pipeline |
| DNL(Max), +/-LSB | 1 | 1 |
| DNL(Typ), +/-LSB | 1 | 1 |
| ENOB, Bits | 11.5 | 11.5 |
| INL(Max), +/-LSB | 0.27 | 0.27 |
| INL(Typ), +/-LSB | 0.27 | 0.27 |
| Input Buffer | Yes | Yes |
| Input Range, Vp-p | 1.7 | 1.7 |
| Interface | JESD204B | JESD204B |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 |
| Package Group | VQFN | VQFN |
| Package Size: mm2:W x L, PKG | 32VQFN: 25 mm2: 5 x 5(VQFN) | 32VQFN: 25 mm2: 5 x 5(VQFN) |
| Power Consumption(Typ), mW | 584 | 584 |
| Rating | Catalog | Catalog |
| Reference Mode | Int | Int |
| Разрешение, Bits | 14 | 14 |
| SFDR, дБ | 93 | 93 |
| SINAD, дБ | 71 | 71 |
| SNR, дБ | 71.1 | 71.1 |
| Sample Rate(Max), MSPS | 250 | 250 |
Экологический статус
| ADC14X250RHBR | ADC14X250RHBT | |
|---|---|---|
| RoHS | Совместим | Совместим |
Модельный ряд
Серия: ADC14X250 (2)
Классификация производителя
- Semiconductors> Data Converters> Analog-to-Digital Converters (ADCs)> High Speed ADCs (>10MSPS)
