Datasheet Texas Instruments ADC34J24 — Даташит
| Производитель | Texas Instruments |
| Серия | ADC34J24 |
Quad-Channel, 12-Bit, 125-MSPS Analog-to-Digital Converter (ADC)
Datasheets
ADC34J2x Quad-Channel, 12-Bit, 50-MSPS to 160-MSPS, Analog-to-Digital Converter with JESD204B Interface datasheet
PDF, 6.2 Мб, Версия: A, Файл опубликован: 29 янв 2015
Выписка из документа
Цены
 Купить ADC34J24 на РадиоЛоцман.Цены — от 3 365 до 77 649 ₽11 предложений от 8 поставщиков Quad-Channel, 12Bit, 125MSPS, Analog-to-Digital Converter (ADC) 48-VQFN -40℃ to 85℃ | |||
| ADC34J24IRGZT Texas Instruments | от 3 365 ₽ | ||
| ADC34J24IRGZT Texas Instruments | 5 988 ₽ | ||
| ADC34J24IRGZT Texas Instruments | 6 440 ₽ | ||

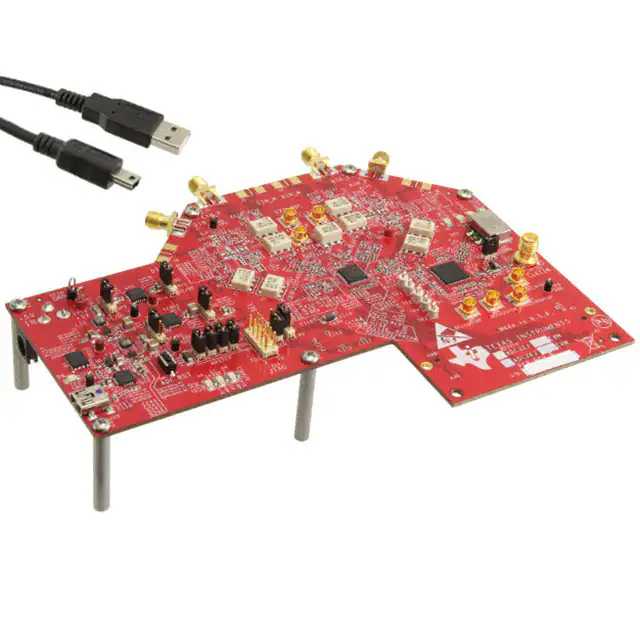

| ADC34J24EVM Texas Instruments | 34 598 ₽ | ||
Статус
| ADC34J24IRGZ25 | ADC34J24IRGZR | ADC34J24IRGZT | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да | Нет |
Корпус / Упаковка / Маркировка
| ADC34J24IRGZ25 | ADC34J24IRGZR | ADC34J24IRGZT | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 48 | 48 | 48 |
| Package Type | RGZ | RGZ | RGZ |
| Industry STD Term | VQFN | VQFN | VQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 25 | 2500 | 250 |
| Carrier | SMALL T&R | LARGE T&R | SMALL T&R |
| Маркировка | AZ34J24 | AZ34J24 | AZ34J24 |
| Width (мм) | 7 | 7 | 7 |
| Length (мм) | 7 | 7 | 7 |
| Thickness (мм) | .9 | .9 | .9 |
| Pitch (мм) | .5 | .5 | .5 |
| Max Height (мм) | 1 | 1 | 1 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | ADC34J24IRGZ25 | ADC34J24IRGZR | ADC34J24IRGZT |
|---|---|---|---|
| # Input Channels | 4 | 4 | 4 |
| Analog Input BW, МГц | 450 | 450 | |
| Analog Input BW(MHz) | 450 | ||
| Approx. Price (US$) | 68.60 | 1ku | ||
| Архитектура | Pipeline | Pipeline | Pipeline |
| ENOB, Bits | 11.5 | 11.5 | |
| ENOB(Bits) | 11.5 | ||
| Input Buffer | No | No | No |
| Input Range, Vp-p | 2V (p-p) | 2 | 2 |
| Interface | JESD204B | JESD204B | JESD204B |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | |
| Operating Temperature Range(C) | -40 to 85 | ||
| Package Group | VQFN | VQFN | VQFN |
| Package Size: mm2:W x L, PKG | 48VQFN: 49 mm2: 7 x 7(VQFN) | 48VQFN: 49 mm2: 7 x 7(VQFN) | |
| Package Size: mm2:W x L (PKG) | 48VQFN: 49 mm2: 7 x 7(VQFN) | ||
| Power Consumption(Typ), mW | 715 | 715 | |
| Power Consumption(Typ)(mW) | 715 | ||
| Rating | Catalog | Catalog | Catalog |
| Reference Mode | Ext Int | Ext,Int | Ext,Int |
| Разрешение, Bits | 12 | 12 | |
| Resolution(Bits) | 12 | ||
| SFDR, дБ | 90 | 90 | |
| SFDR(dB) | 90 | ||
| SINAD, дБ | 70.8 | 70.8 | |
| SINAD(dB) | 70.8 | ||
| SNR, дБ | 70.9 | 70.9 | |
| SNR(dB) | 70.9 | ||
| Sample Rate(Max), MSPS | 125 | 125 | |
| Sample Rate(Max)(MSPS) | 125 |
Экологический статус
| ADC34J24IRGZ25 | ADC34J24IRGZR | ADC34J24IRGZT | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
| Бессвинцовая технология (Pb Free) | Да |
Модельный ряд
Серия: ADC34J24 (3)
Классификация производителя
- Semiconductors> Data Converters> Analog-to-Digital Converters (ADCs)> High Speed ADCs (>10MSPS)
