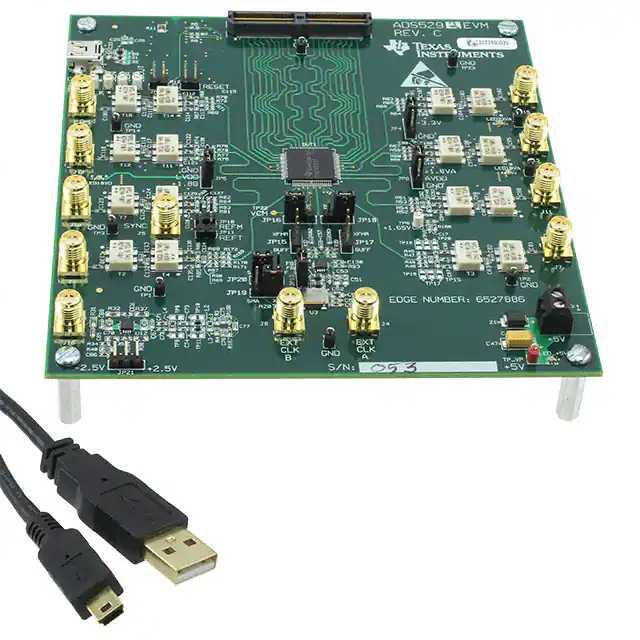

Datasheet Texas Instruments ADS5292 — Даташит
| Производитель | Texas Instruments |
| Серия | ADS5292 |
Восьмиканальный 12-разрядный аналого-цифровой преобразователь (АЦП) со скоростью 80 MSPS
Datasheets
Octal Channel 12-Bit, 80 MSPS and Low-Power ADC datasheet
PDF, 2.5 Мб, Версия: B, Файл опубликован: 25 июл 2012
Выписка из документа
Статус
| ADS5292IPFP | ADS5292IPFPR | ADS5292IPFPT | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Да | Нет | Да |
Корпус / Упаковка / Маркировка
| ADS5292IPFP | ADS5292IPFPR | ADS5292IPFPT | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 80 | 80 | 80 |
| Package Type | PFP | PFP | PFP |
| Industry STD Term | HTQFP | HTQFP | HTQFP |
| JEDEC Code | S-PQFP-G | S-PQFP-G | S-PQFP-G |
| Package QTY | 96 | 1000 | 250 |
| Carrier | TUBE | LARGE T&R | SMALL T&R |
| Маркировка | ADS5292 | ADS5292 | ADS5292 |
| Width (мм) | 12 | 12 | 12 |
| Length (мм) | 12 | 12 | 12 |
| Thickness (мм) | 1 | 1 | 1 |
| Pitch (мм) | .5 | .5 | .5 |
| Max Height (мм) | 1.2 | 1.2 | 1.2 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | ADS5292IPFP | ADS5292IPFPR | ADS5292IPFPT |
|---|---|---|---|
| # Input Channels | 8 | 8 | 8 |
| Analog Input BW, МГц | 550 | 550 | 550 |
| Архитектура | Pipeline | Pipeline | Pipeline |
| DNL(Max), +/-LSB | 0.8 | 0.8 | 0.8 |
| DNL(Typ), +/-LSB | 0.05 | 0.05 | 0.05 |
| ENOB, Bits | 11.3 | 11.3 | 11.3 |
| INL(Max), +/-LSB | 1 | 1 | 1 |
| INL(Typ), +/-LSB | 0.4 | 0.4 | 0.4 |
| Input Buffer | No | No | No |
| Input Range, Vp-p | 2 | 2 | 2 |
| Interface | Serial LVDS | Serial LVDS | Serial LVDS |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Package Group | HTQFP | HTQFP | HTQFP |
| Package Size: mm2:W x L, PKG | 80HTQFP: 196 mm2: 14 x 14(HTQFP) | 80HTQFP: 196 mm2: 14 x 14(HTQFP) | 80HTQFP: 196 mm2: 14 x 14(HTQFP) |
| Power Consumption(Typ), mW | 376 | 376 | 376 |
| Rating | Catalog | Catalog | Catalog |
| Reference Mode | Ext,Int | Ext,Int | Ext,Int |
| Разрешение, Bits | 12,14 | 12,14 | 12,14 |
| SFDR, дБ | 85 | 85 | 85 |
| SNR, дБ | 70 | 70 | 70 |
| Sample Rate(Max), MSPS | 80 | 80 | 80 |
Экологический статус
| ADS5292IPFP | ADS5292IPFPR | ADS5292IPFPT | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Application Notes
- Understanding Serial LVDS Capture in High-Speed ADCsPDF, 1.6 Мб, Файл опубликован: 10 июл 2013
This application note describes various schemes of interfacing serialized low-voltage differential signaling (LVDS) data outputs from high-speed analog-to-digital converters (ADCs) to a field-programmable gate arrays (FPGAs) or other application-specific integrated circuit (ASIC)-based receivers. This note provides an introduction to standard one-wire interfaces and other interface variants (such - Why Use Oversampling when Undersampling Can Do the Job? (Rev. A)PDF, 1.2 Мб, Версия: A, Файл опубликован: 19 июл 2013
- Design Considerations for Avoiding Timing Errors during High-Speed ADC, LVDS Dat (Rev. A)PDF, 2.0 Мб, Версия: A, Файл опубликован: 22 май 2015
- Analog-to-Digital Converter Grounding Practices Affect System Performance (Rev. A)PDF, 69 Кб, Версия: A, Файл опубликован: 18 май 2015
- A Glossary of Analog-to-Digital Specifications and Performance Characteristics (Rev. B)PDF, 425 Кб, Версия: B, Файл опубликован: 9 окт 2011
This glossary is a collection of the definitions of Texas Instruments' Delta-Sigma (О”ОЈ), successive approximation register (SAR), and pipeline analog-to-digital (A/D) converter specifications and performance characteristics. Although there is a considerable amount of detail in this document, the product data sheet for a particular product specification is the best and final reference. - Principles of Data Acquisition and Conversion (Rev. A)PDF, 132 Кб, Версия: A, Файл опубликован: 16 апр 2015
Модельный ряд
Серия: ADS5292 (3)
Классификация производителя
- Semiconductors> Data Converters> Analog-to-Digital Converters (ADCs)> High Speed ADCs (>10MSPS)
