Datasheet Texas Instruments ADS54J60 — Даташит
| Производитель | Texas Instruments |
| Серия | ADS54J60 |
Двухканальный 16-битный аналого-цифровой преобразователь (АЦП) с частотой 1,0 GSPS
Datasheets
ADS54J60 Dual-Channel, 16-Bit, 1.0-GSPS Analog-to-Digital Converter datasheet
PDF, 5.0 Мб, Версия: C, Файл опубликован: 20 янв 2017
Выписка из документа
Цены
 Купить ADS54J60 на РадиоЛоцман.Цены — от 25 027 до 13 138 105 ₽15 предложений от 14 поставщиков Микросхема Преобразователь AD, Dual-Channel, 16Bit, 1GSPS Analog-to-Digital Converter (ADC) 72-VQFN -40℃ to 85℃ | |||
| ADS54J60IRMP Texas Instruments | 25 027 ₽ | ||
| ADS54J60IRMP Texas Instruments | 30 719 ₽ | ||

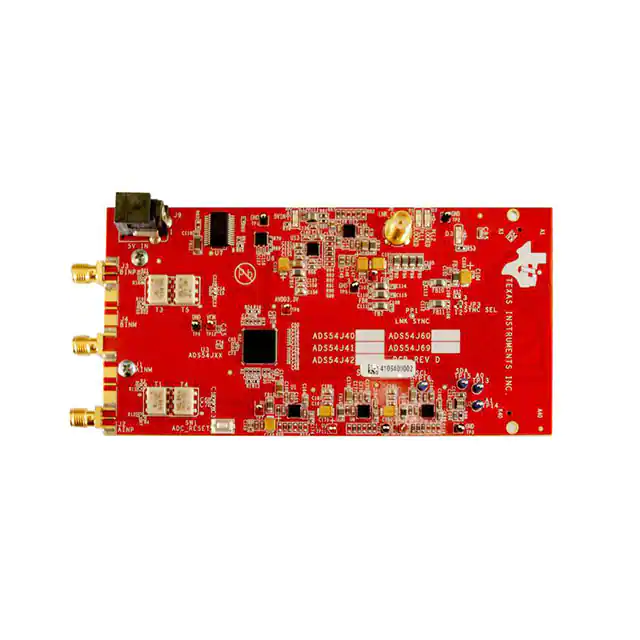

| ADS54J60EVM Texas Instruments | 200 839 ₽ | ||
| ADS54J60EVM Texas Instruments | по запросу | ||
Статус
| ADS54J60IRMP | ADS54J60IRMPT | |
|---|---|---|
| Статус продукта | В производстве | В производстве |
| Доступность образцов у производителя | Да | Нет |
Корпус / Упаковка / Маркировка
| ADS54J60IRMP | ADS54J60IRMPT | |
|---|---|---|
| N | 1 | 2 |
| Pin | 72 | 72 |
| Package Type | RMP | RMP |
| Industry STD Term | VQFNP | VQFNP |
| JEDEC Code | S-PQFP-N | S-PQFP-N |
| Package QTY | 168 | 250 |
| Carrier | JEDEC TRAY (5+1) | SMALL T&R |
| Маркировка | AZ54J60 | AZ54J60 |
| Width (мм) | 10 | 10 |
| Length (мм) | 10 | 10 |
| Thickness (мм) | .9 | .9 |
| Pitch (мм) | .5 | .5 |
| Max Height (мм) | 1 | 1 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Parameters / Models | ADS54J60IRMP | ADS54J60IRMPT |
|---|---|---|
| # Input Channels | 2 | 2 |
| Analog Input BW, МГц | 1200 | 1200 |
| Архитектура | Pipeline | Pipeline |
| ENOB, Bits | 11.6 | 11.6 |
| Input Buffer | Yes | Yes |
| Input Range, Vp-p | 1.9 | 1.9 |
| Interface | JESD204B | JESD204B |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 |
| Package Group | VQFN | VQFN |
| Package Size: mm2:W x L, PKG | 72VQFN: 100 mm2: 10 x 10(VQFN) | 72VQFN: 100 mm2: 10 x 10(VQFN) |
| Power Consumption(Typ), mW | 2700 | 2700 |
| Rating | Catalog | Catalog |
| Reference Mode | Int | Int |
| Разрешение, Bits | 16 | 16 |
| SFDR, дБ | 86 | 86 |
| SINAD, дБ | 70.8 | 70.8 |
| SNR, дБ | 70 | 70 |
| Sample Rate(Max), MSPS | 1000 | 1000 |
Экологический статус
| ADS54J60IRMP | ADS54J60IRMPT | |
|---|---|---|
| RoHS | Совместим | Совместим |
Application Notes
- JESD204B over optical fiber enables new architecture for phased-array radarPDF, 123 Кб, Файл опубликован: 26 янв 2016
- Analog-to-Digital Converter Grounding Practices Affect System Performance (Rev. A)PDF, 69 Кб, Версия: A, Файл опубликован: 18 май 2015
- A Glossary of Analog-to-Digital Specifications and Performance Characteristics (Rev. B)PDF, 425 Кб, Версия: B, Файл опубликован: 9 окт 2011
This glossary is a collection of the definitions of Texas Instruments' Delta-Sigma (О”ОЈ), successive approximation register (SAR), and pipeline analog-to-digital (A/D) converter specifications and performance characteristics. Although there is a considerable amount of detail in this document, the product data sheet for a particular product specification is the best and final reference. - Principles of Data Acquisition and Conversion (Rev. A)PDF, 132 Кб, Версия: A, Файл опубликован: 16 апр 2015
