Datasheet Texas Instruments ADS8555 — Даташит
| Производитель | Texas Instruments |
| Серия | ADS8555 |
16-разрядный 6-канальный АЦП с одновременной выборкой
Datasheets
ADS8555 16-Bit, Six-Channel, Simultaneous Sampling Analog-to-Digital Converter datasheet
PDF, 1.2 Мб, Версия: D, Файл опубликован: 3 фев 2016
Выписка из документа
Цены
 Купить ADS8555 на РадиоЛоцман.Цены — от 368 до 91 592 ₽20 предложений от 19 поставщиков Микросхема Преобразователь AD, 16Bit, 6Channel, Simultaneous Sampling ADC 64-LQFP -40℃ to 125℃ | |||
| ADS8555SPMR Texas Instruments | 1 433 ₽ | ||

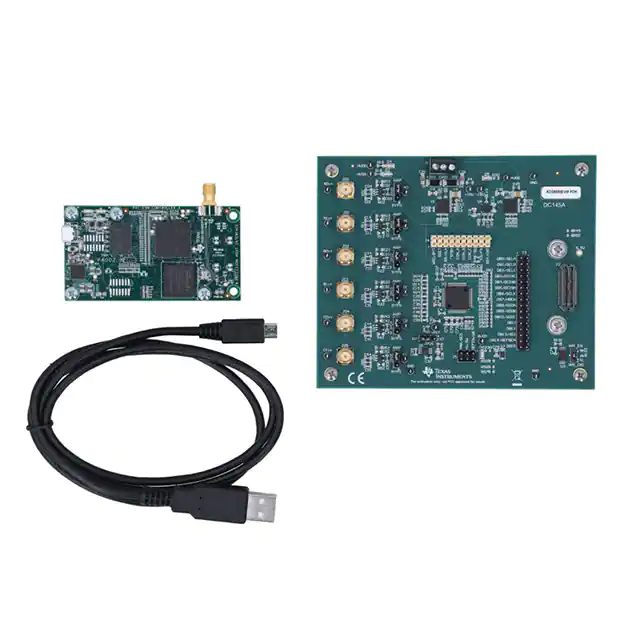

| ADS8555EVM-PDK | 29 852 ₽ | ||
| ADS8555SPM | по запросу | ||
| ADS8555SPM Texas Instruments | по запросу | ||
Статус
| ADS8555SPM | ADS8555SPMR | |
|---|---|---|
| Статус продукта | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да |
Корпус / Упаковка / Маркировка
| ADS8555SPM | ADS8555SPMR | |
|---|---|---|
| N | 1 | 2 |
| Pin | 64 | 64 |
| Package Type | PM | PM |
| Industry STD Term | LQFP | LQFP |
| JEDEC Code | S-PQFP-G | S-PQFP-G |
| Package QTY | 160 | 1000 |
| Carrier | TUBE | LARGE T&R |
| Маркировка | 8555 | ADS |
| Width (мм) | 10 | 10 |
| Length (мм) | 10 | 10 |
| Thickness (мм) | 1.4 | 1.4 |
| Pitch (мм) | .5 | .5 |
| Max Height (мм) | 1.6 | 1.6 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Parameters / Models | ADS8555SPM | ADS8555SPMR |
|---|---|---|
| # Input Channels | 6 | 6 |
| Analog Voltage AVDD(Max), В | 5.5 | 5.5 |
| Analog Voltage AVDD(Min), В | 4.5 | 4.5 |
| Архитектура | SAR | SAR |
| Digital Supply(Max), В | 5.5 | 5.5 |
| Digital Supply(Min), В | 2.7 | 2.7 |
| INL(Max), +/-LSB | 3 | 3 |
| Input Range(Max), В | 12 | 12 |
| Input Range(Min), В | -12 | -12 |
| Тип входа | Single-Ended | Single-Ended |
| Integrated Features | Daisy-Chainable,Oscillator | Daisy-Chainable,Oscillator |
| Interface | Parallel,SPI | Parallel,SPI |
| Multi-Channel Configuration | Simultaneous Sampling | Simultaneous Sampling |
| Рабочий диапазон температур, C | от -40 до 125 | от -40 до 125 |
| Package Group | LQFP | LQFP |
| Package Size: mm2:W x L, PKG | 64LQFP: 144 mm2: 12 x 12(LQFP) | 64LQFP: 144 mm2: 12 x 12(LQFP) |
| Power Consumption(Typ), mW | 335 | 335 |
| Rating | Catalog | Catalog |
| Reference Mode | Ext,Int | Ext,Int |
| Разрешение, Bits | 16 | 16 |
| SINAD, дБ | 89.5 | 89.5 |
| SNR, дБ | 91.5 | 91.5 |
| Sample Rate (max), SPS | 630kSPS | 630kSPS |
| Sample Rate(Max), MSPS | 0.63 | 0.63 |
| THD(Typ), дБ | -94 | -94 |
Экологический статус
| ADS8555SPM | ADS8555SPMR | |
|---|---|---|
| RoHS | Совместим | Совместим |
Application Notes
- Driver Circuit Design Considerations for ADS855xPDF, 1.3 Мб, Файл опубликован: 27 авг 2012
- Determining Minimum Acquisition Times for SAR ADCs, part 2PDF, 215 Кб, Файл опубликован: 17 мар 2011
The input structure circuit of a successive-approximation register analog-to-digital converter (SAR ADC) incombination with the driving circuit forms a transfer function that can be used to determine minimum acquisition times for different types of applied input signals. This application report, which builds on Determining Minimum Acquisition Times for SAR ADCs When a Step Function is Applied to
Модельный ряд
Серия: ADS8555 (2)
Классификация производителя
- Semiconductors> Data Converters> Analog-to-Digital Converters (ADCs)> Precision ADCs (<=10MSPS)
