Datasheet Texas Instruments CDCM1804 — Даташит
| Производитель | Texas Instruments |
| Серия | CDCM1804 |
1:3 Тактовый буфер LVPECL, дополнительный выход LVCMOS и программируемый делитель
Datasheets
1:3 LVPECL Clock Buffer & Addl LVCMOS Output & Programmable Divider datasheet
PDF, 994 Кб, Версия: E, Файл опубликован: 22 май 2005
Выписка из документа
 Купить CDCM1804 на РадиоЛоцман.Цены — от 65 до 2 414 ₽35 предложений от 25 поставщиков Микросхема Тактовый амортизатор, драйвер, схема фазовой автоподстройки, Clock Divider -40℃ to 85℃ 24Pin VQFN EP T/R | |||
| CDCM1804RGERG4 Texas Instruments | 567 ₽ | ||
| CDCM1804RGET Texas Instruments | от 886 ₽ | ||
| CDCM1804RTHR Texas Instruments | от 1 301 ₽ | ||
| CDCM1804RTHR Texas Instruments | по запросу | ||
Статус
| CDCM1804RGER | CDCM1804RGERG4 | CDCM1804RGET | CDCM1804RGETG4 | CDCM1804RTHR | CDCM1804RTHT | SN0305042RTHR | SN0305042RTHT | |
|---|---|---|---|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве | Снят с производства | Снят с производства | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Нет | Да | Нет | Да | Нет | Нет | Да |

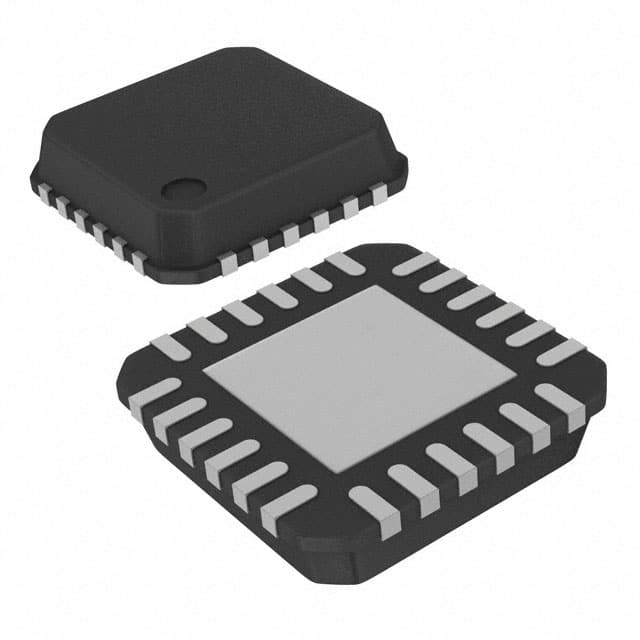

Корпус / Упаковка / Маркировка
| CDCM1804RGER | CDCM1804RGERG4 | CDCM1804RGET | CDCM1804RGETG4 | CDCM1804RTHR | CDCM1804RTHT | SN0305042RTHR | SN0305042RTHT | |
|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Pin | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
| Package Type | RGE | RGE | RGE | RGE | RTH | RTH | RGE | RGE |
| Industry STD Term | VQFN | VQFN | VQFN | VQFN | VQFNP | VQFNP | VQFN | VQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N | S-PQFP-N | S-PQFP-N | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 3000 | 3000 | 250 | 250 | 3000 | 250 | ||
| Carrier | LARGE T&R | LARGE T&R | SMALL T&R | SMALL T&R | LARGE T&R | SMALL T&R | ||
| Маркировка | 1804 | 1804 | 1804 | 1804 | CDCM | CDCM | ||
| Width (мм) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Length (мм) | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Thickness (мм) | .88 | .88 | .88 | .88 | .85 | .85 | .88 | .88 |
| Pitch (мм) | .5 | .5 | .5 | .5 | .5 | .5 | .5 | .5 |
| Max Height (мм) | 1 | 1 | 1 | 1 | .9 | .9 | 1 | 1 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | CDCM1804RGER | CDCM1804RGERG4 | CDCM1804RGET | CDCM1804RGETG4 | CDCM1804RTHR | CDCM1804RTHT | SN0305042RTHR | SN0305042RTHT |
|---|---|---|---|---|---|---|---|---|
| Additive RMS Jitter(Typ), fs | 150 | 150 | 150 | 150 | 150 | 150 | ||
| Additive RMS Jitter(Typ)(fs) | 150 | 150 | ||||||
| Approx. Price (US$) | 5.90 | 1ku | 5.90 | 1ku | ||||||
| Input Frequency(Max), МГц | 800 | 800 | 800 | 800 | 800 | 800 | ||
| Input Frequency(Max)(MHz) | 800 | 800 | ||||||
| Input Level | LVPECL | LVPECL | LVPECL | LVPECL | LVPECL | LVPECL | LVPECL | LVPECL |
| No. of Outputs | 3 | 3 | ||||||
| Количество выходов | 3 | 3 | 3 | 3 | 3 | 3 | ||
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | ||
| Operating Temperature Range(C) | -40 to 85 | -40 to 85 | ||||||
| Output Frequency(Max), МГц | 800 | 800 | 800 | 800 | 800 | 800 | ||
| Output Frequency(Max)(MHz) | 800 | 800 | ||||||
| Output Level | LVPECL,1-LVCMOS No of outputs = 3 LVPECL,LVCMOS | LVPECL,1-LVCMOS No of outputs = 3 LVPECL,LVCMOS | LVPECL,1-LVCMOS No of outputs = 3 LVPECL,LVCMOS | LVPECL,1-LVCMOS No of outputs = 3 LVPECL,LVCMOS | LVPECL 1-LVCMOS No of outputs = 3 LVPECL LVCMOS | LVPECL 1-LVCMOS No of outputs = 3 LVPECL LVCMOS | LVPECL,1-LVCMOS No of outputs = 3 LVPECL,LVCMOS | LVPECL,1-LVCMOS No of outputs = 3 LVPECL,LVCMOS |
| Package Group | VQFN | VQFN | VQFN | VQFN | VQFN | VQFN | VQFN | VQFN |
| Package Size: mm2:W x L, PKG | 24VQFN: 16 mm2: 4 x 4(VQFN) | 24VQFN: 16 mm2: 4 x 4(VQFN) | 24VQFN: 16 mm2: 4 x 4(VQFN) | 24VQFN: 16 mm2: 4 x 4(VQFN) | 24VQFN: 16 mm2: 4 x 4(VQFN) | 24VQFN: 16 mm2: 4 x 4(VQFN) | ||
| Package Size: mm2:W x L (PKG) | 24VQFN: 16 mm2: 4 x 4(VQFN) | 24VQFN: 16 mm2: 4 x 4(VQFN) | ||||||
| Rating | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| VCC, В | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | ||
| VCC Out, В | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | ||
| VCC Out(V) | 3.3 | 3.3 | ||||||
| VCC(V) | 3.3 | 3.3 |
Экологический статус
| CDCM1804RGER | CDCM1804RGERG4 | CDCM1804RGET | CDCM1804RGETG4 | CDCM1804RTHR | CDCM1804RTHT | SN0305042RTHR | SN0305042RTHT | |
|---|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Не совместим | Не совместим | Совместим | Совместим |
| Бессвинцовая технология (Pb Free) | Нет | Нет |
Application Notes
- CDCM1802/CDCM1804PDF, 3.4 Мб, Файл опубликован: 4 авг 2004
Модельный ряд
Серия: CDCM1804 (8)
Классификация производителя
- Semiconductors> Clock and Timing> Clock Buffers> Dividers
