Datasheet Texas Instruments DAC7716 — Даташит
| Производитель | Texas Instruments |
| Серия | DAC7716 |

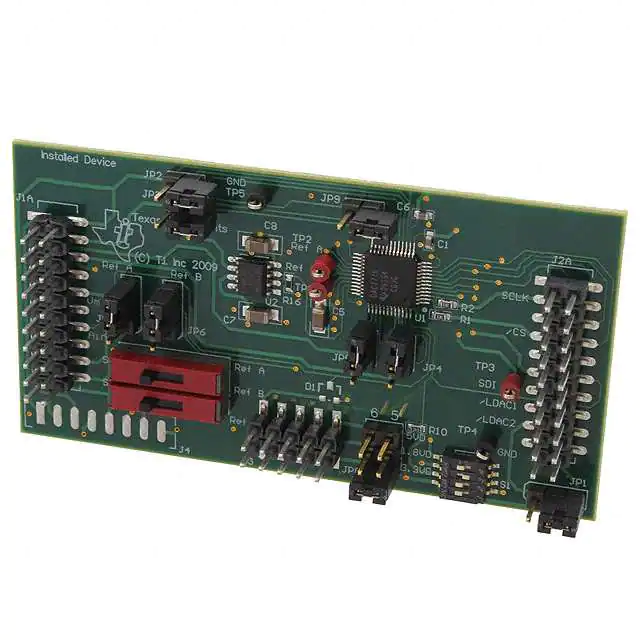

Четырехканальный 12-битный цифро-аналоговый преобразователь высокой точности с выходом +/-16,5 В с последовательным входом
Datasheets
Quad, 12-Bit, High-Accuracy, ±16V Output, Serial Input D/A Converter datasheet
PDF, 1.8 Мб, Версия: A, Файл опубликован: 1 сен 2009
Выписка из документа
Цены
 Купить DAC7716 на РадиоЛоцман.Цены — от 82 до 12 928 ₽25 предложений от 22 поставщиков Микросхема Преобразователь DA, Digital to Analog Converter Quad 12Bit High Accuracy +/-16.5V Output Serial Input Digital-To-Analog Converter DAC 4CH R-2R 12Bit... | |||
| DAC7716SRHAT Texas Instruments | 4 641 ₽ | ||
| DAC7716SPFBR Texas Instruments | по запросу | ||
| DAC7716SPFB Texas Instruments | по запросу | ||
| DAC7716SPFB Texas Instruments | по запросу | ||
Статус
| DAC7716SPFB | DAC7716SPFBR | DAC7716SRHAR | DAC7716SRHAT | |
|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Да | Нет | Нет | Да |
Корпус / Упаковка / Маркировка
| DAC7716SPFB | DAC7716SPFBR | DAC7716SRHAR | DAC7716SRHAT | |
|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 |
| Pin | 48 | 48 | 40 | 40 |
| Package Type | PFB | PFB | RHA | RHA |
| Industry STD Term | TQFP | TQFP | VQFN | VQFN |
| JEDEC Code | S-PQFP-G | S-PQFP-G | S-PQFP-N | S-PQFP-N |
| Package QTY | 250 | 1000 | 2500 | 250 |
| Carrier | JEDEC TRAY (10+1) | LARGE T&R | LARGE T&R | SMALL T&R |
| Маркировка | DAC7716 | DAC7716 | DAC7716 | DAC7716 |
| Width (мм) | 7 | 7 | 6 | 6 |
| Length (мм) | 7 | 7 | 6 | 6 |
| Thickness (мм) | 1 | 1 | .9 | .9 |
| Pitch (мм) | .5 | .5 | .5 | .5 |
| Max Height (мм) | 1.2 | 1.2 | 1 | 1 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | DAC7716SPFB | DAC7716SPFBR | DAC7716SRHAR | DAC7716SRHAT |
|---|---|---|---|---|
| Code to Code Glitch(Typ), nV-sec | 8 | 8 | 8 | 8 |
| DAC Architecture | R-2R | R-2R | R-2R | R-2R |
| DAC Channels | 4 | 4 | 4 | 4 |
| Gain Error(Max), %FSR | 0.006 | 0.006 | 0.006 | 0.006 |
| INL(Max), +/-LSB | 1 | 1 | 1 | 1 |
| Interface | SPI | SPI | SPI | SPI |
| Offset Error(Max), % | N/A | N/A | N/A | N/A |
| Рабочий диапазон температур, C | от -40 до 105 | от -40 до 105 | от -40 до 105 | от -40 до 105 |
| Output Range Max., mA/V | 16.5 | 16.5 | 16.5 | 16.5 |
| Output Range Min., mA/V | -16.5 | -16.5 | -16.5 | -16.5 |
| Тип выхода | Buffered Voltage | Buffered Voltage | Buffered Voltage | Buffered Voltage |
| Package Group | TQFP | TQFP | VQFN | VQFN |
| Package Size: mm2:W x L, PKG | 48TQFP: 81 mm2: 9 x 9(TQFP) | 48TQFP: 81 mm2: 9 x 9(TQFP) | 40VQFN: 36 mm2: 6 x 6(VQFN) | 40VQFN: 36 mm2: 6 x 6(VQFN) |
| Power Consumption(Typ), mW | 260 | 260 | 260 | 260 |
| Rating | Catalog | Catalog | Catalog | Catalog |
| Reference: Type | Ext | Ext | Ext | Ext |
| Разрешение, Bits | 12 | 12 | 12 | 12 |
| Sample / Update Rate, MSPS | 0.125 | 0.125 | 0.125 | 0.125 |
| Время установления, µs | 6 | 6 | 6 | 6 |
| Special Features | On-chip Offset and Gain Calibration,SDO | On-chip Offset and Gain Calibration,SDO | On-chip Offset and Gain Calibration,SDO | On-chip Offset and Gain Calibration,SDO |
| Zero Code Error(Typ), мВ | 2.4 | 2.4 | 2.4 | 2.4 |
Экологический статус
| DAC7716SPFB | DAC7716SPFBR | DAC7716SRHAR | DAC7716SRHAT | |
|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: DAC7716 (4)
Классификация производителя
- Semiconductors> Data Converters> Digital-to-Analog Converters (DACs)> Precision DACs (=<10MSPS)
