Datasheet Texas Instruments DCR011205 — Даташит

Производитель	Texas Instruments
Серия	DCR011205

Миниатюрные изолированные регулируемые преобразователи постоянного тока в постоянный ток мощностью 1 Вт

Datasheets

PDF, 769 Кб, Версия: D, Файл опубликован: 30 июн 2016

Выписка из документа

Купить DCR011205 на РадиоЛоцман.Цены — от 7.26 до 6 366 ₽ 39 предложений от 21 поставщиков Преобразователи постоянного тока в постоянный Mini 1W Iso Regs DC/DC Converter
Онлайн Компоненты Россия	DCR011205U Texas Instruments	от 6 366 ₽
ЭлектроПласт- Екатеринбург Россия	DCR011205 Texas Instruments	по запросу
Augswan Весь мир	DCR011205U Texas Instruments	по запросу
Стандарт СИЗ Россия	DCR011205P Yageo	по запросу

	DCR011205P	DCR011205U	DCR011205U/1K	DCR011205UE4
Статус продукта	В производстве	В производстве	В производстве	В производстве
Доступность образцов у производителя	Да	Да	Нет	Да

	DCR011205P	DCR011205U	DCR011205U/1K	DCR011205UE4
N	1	2	3	4
Pin	10	12	12	12

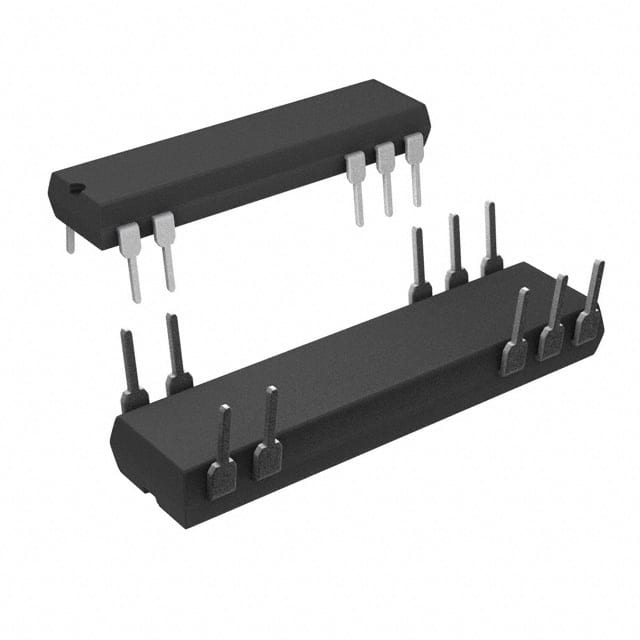

Package Type	NVE	DVB	DVB	DVB
Industry STD Term	PDIP	SOP	SOP	SOP
JEDEC Code	R-PDIP-T	R-PDSO-G	R-PDSO-G	R-PDSO-G
Package QTY	20	28	1000	28
Carrier	TUBE	TUBE	LARGE T&R	TUBE
Маркировка	DCR011205P	DCR011205U	DCR011205U	DCR011205U
Width (мм)	6.61	7.5	7.5	7.5
Length (мм)	22.86	17.9	17.9	17.9
Thickness (мм)	3.94	2.3	2.3	2.3
Pitch (мм)	2.54	1.27	1.27	1.27
Max Height (мм)	4.95	2.65	2.65	2.65
Mechanical Data	Скачать	Скачать	Скачать	Скачать

Parameters / Models	DCR011205P	DCR011205U	DCR011205U/1K	DCR011205UE4
Iout(Max), A	0.2	0.2	0.2	0.2
Рабочий диапазон температур, C	от -40 до 85	от -40 до 85	от -40 до 85	от -40 до 85
Package Size: mm2:W x L, PKG	See datasheet (PDIP),12SOP: 185 mm2: 10.33 x 17.9(SOP)	See datasheet (PDIP),12SOP: 185 mm2: 10.33 x 17.9(SOP)	See datasheet (PDIP),12SOP: 185 mm2: 10.33 x 17.9(SOP)	See datasheet (PDIP),12SOP: 185 mm2: 10.33 x 17.9(SOP)
Package Type	Leaded	Leaded	Leaded	Leaded
Preset Vout, В	5	5	5	5
Regulated Outputs	1	1	1	1
Special Features	Regulated,Single Output,1W	Regulated,Single Output,1W	Regulated,Single Output,1W	Regulated,Single Output,1W
Vin(Max), В	13.2	13.2	13.2	13.2
Vin(Min), В	10.8	10.8	10.8	10.8
Vout(Max), В	5.1	5.1	5.1	5.1
Vout(Min), В	4.9	4.9	4.9	4.9

	DCR011205P	DCR011205U	DCR011205U/1K	DCR011205UE4
RoHS	Совместим	Совместим	Совместим	Совместим
Бессвинцовая технология (Pb Free)	Да	Да	Да	Да

Скачать
DC-to-DC Converter Noise Reduction
PDF, 40 Кб, Файл опубликован: 2 окт 2000
The inherent switching inside the DC-to-DC converter gives rise to potential sources of noise. This noise manifests itself on the output voltage as spikes at the switching frequency. Due to size and cost requirements, internal filtering is limited but usually adequate for most applications. When excessive noise is suspected, you must rule out extraneous noise sources.
Скачать
Ext. Synch. of the DCP01/02, DCR01/02, and DCV01 Series of DC/DC Converters (Rev. B)
PDF, 120 Кб, Версия: B, Файл опубликован: 20 июл 2009
Скачать
AB-177: Optimizing Performance of the DCP01B, DCV01, and DCP02 Series (Rev. A)
PDF, 122 Кб, Версия: A, Файл опубликован: 23 окт 2001
The DCP01B, DCV01, and DCP02 are three families of miniature DC/DC converters providing an isolated unregulated voltage output. All are fabricated using a CMOS/DMOS process with the DCP01B replacing the familiar DCP01 family that was fabricated from a bipolar process. The DCP02 is essentially an extension of the DCP01B family providing a higher power output with a significantly improved load regul

Серия: DCR011205 (4)

Semiconductors> Power Management> Power Modules> Isolated Module> 1W & 2W Miniature Module
