Datasheet Texas Instruments DP83847ALQA56AX/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | DP83847 |
| Модель | DP83847ALQA56AX/NOPB |
DsPHYTER II — одиночный приемопередатчик Ethernet 10/100 56-WQFN от 0 до 70
Datasheets
DP83847 DsPHYTER II - Single 10/100 Ethernet Transceiver datasheet
PDF, 410 Кб, Файл опубликован: 14 май 2004
Выписка из документа
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |

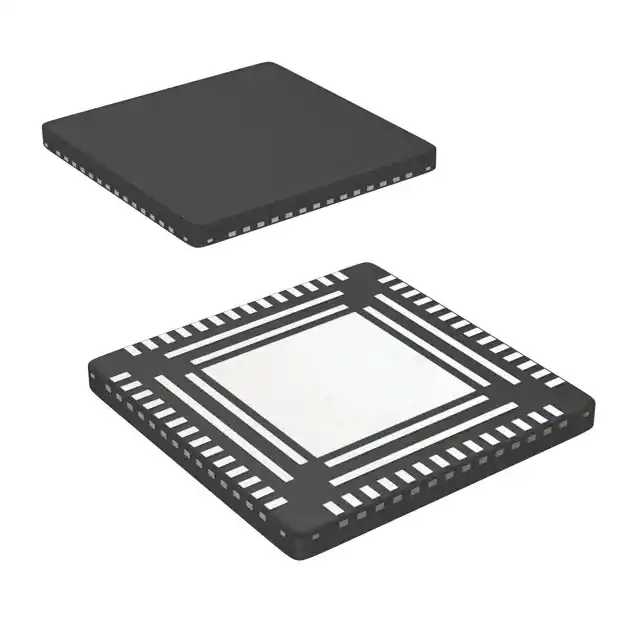

Корпус / Упаковка / Маркировка
| Pin | 56 |
| Package Type | NJZ |
| Industry STD Term | WQFN |
| JEDEC Code | S-PQSO-N |
| Package QTY | 2000 |
| Carrier | LARGE T&R |
| Маркировка | 83847 |
| Width (мм) | 9 |
| Length (мм) | 9 |
| Thickness (мм) | .8 |
| Pitch (мм) | .5 |
| Max Height (мм) | .8 |
| Mechanical Data | Скачать |
Параметры
| Cable Length | 120 m |
| Datarate | 10/100 Mbps |
| Function | PHY |
| Interface | MII |
| JTAG1149.1 | No |
| Рабочий диапазон температур | от 0 до 70 C |
| Package Group | WQFN |
| Package Size: mm2:W x L | 56WQFN: 81 mm2: 9 x 9(WQFN) PKG |
| Port Count | Single |
| Rating | Catalog |
| Special Features | 5V Tolerant I/Os |
| Напряжение питания | 3.3 Volt |
Экологический статус
| RoHS | Совместим |
Application Notes
- AN-1470 DP83847 to DP83848C/I/YB PHYTER System Rollover Document (Rev. B)PDF, 180 Кб, Версия: B, Файл опубликован: 26 апр 2013
This is an informational document detailing points to be considered when updating an existing 10/100Mb/s Ethernet design, using Texas Instruments DP83847 Ethernet Physical Layer (PHY) product, to thenew DP83848 PHYTERв„ў product. - Dual Foot Print Layout Notes for DP83865 Gig PHYTER V & DP83847 DS PHYTER II (Rev. A)PDF, 48 Кб, Версия: A, Файл опубликован: 26 апр 2013
This application report contains information needed to combine the 10/100 DS PHYTERВ® II and the10/100/1000 Gig PHYTER V on the printed circuit board (PCB). - DP83847 to DP83848M/T/H PHYTER Mini System Rollover (Rev. B)PDF, 154 Кб, Версия: B, Файл опубликован: 26 апр 2013
This application note discusses the process to update DP83847 to the new DP83848M/T/H PHYTER minisystem. - Diff Between NSC 10/100 Mb/s Ethernet Physical Layer Devices (Rev. A)PDF, 116 Кб, Версия: A, Файл опубликован: 26 апр 2013
This application report discusses the differences between the 10/100 Mb/s Ethernet Physical Layerdevices, DP8384x.
Модельный ряд
Серия: DP83847 (3)
- DP83847ALQA56A DP83847ALQA56A/NOPB DP83847ALQA56AX/NOPB
Классификация производителя
- Semiconductors > Interface > Ethernet > Ethernet PHY
