Datasheet Texas Instruments INA240 — Даташит
| Производитель | Texas Instruments |
| Серия | INA240 |
Двунаправленный усилитель тока с нулевым дрейфом на стороне верхнего/низкого уровня и улучшенным подавлением ШИМ
Datasheets
INA240 High- and Low-Side, Bidirectional, Zero-Drift, Current-Sense Amplifier with Enhanced PWM Rejection datasheet
PDF, 1.6 Мб, Версия: A, Файл опубликован: 26 окт 2016
Выписка из документа
INA240 Wide Common-Mode Range, Voltage
Output,
High- or Low-Side Bidirectional, Zero-Drift, Current-Shunt Monitor
PDF, 536 Кб, Файл опубликован: 1 июл 2016
Цены
 Купить INA240 на РадиоЛоцман.Цены — от 176 до 6 388 ₽21 предложений от 13 поставщиков Комплекты Разработчика Устройств Формирования Сигнала | |||

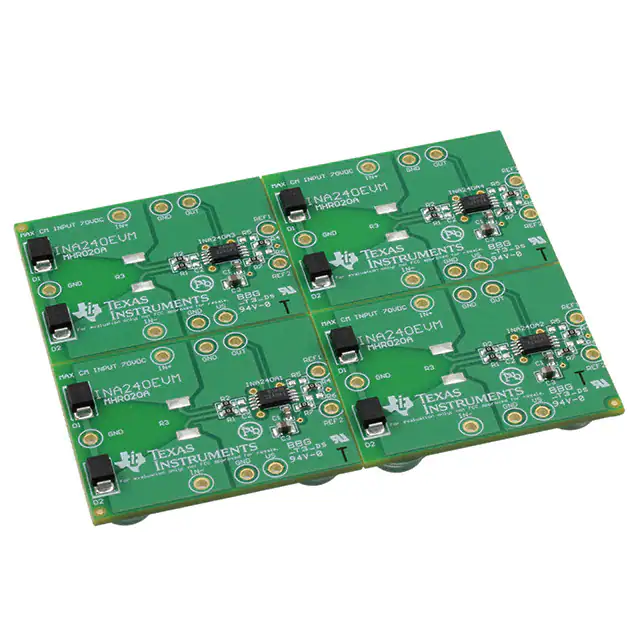

| INA240EVM Texas Instruments | 2 486 ₽ | ||
| INA240EVM Texas Instruments | 5 822 ₽ | ||
| INA240A2QPWRQ1 | по запросу | ||
| INA240PMPWPSEP Texas Instruments | по запросу | ||
Статус
| INA240A1DR | INA240A1IPWR | INA240A1PW | INA240A1PWR | INA240A2DR | INA240A2PW | INA240A2PWR | INA240A3DR | INA240A3PW | INA240A3PWR | INA240A4DR | INA240A4PW | INA240A4PWR | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Статус продукта | Анонсирован | Анонсирован | В производстве | В производстве | Анонсирован | В производстве | В производстве | Анонсирован | В производстве | В производстве | Анонсирован | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Нет | Нет | Да | Да | Да | Нет | Нет | Да | Нет | Нет | Нет | Нет |
Корпус / Упаковка / Маркировка
| INA240A1DR | INA240A1IPWR | INA240A1PW | INA240A1PWR | INA240A2DR | INA240A2PW | INA240A2PWR | INA240A3DR | INA240A3PW | INA240A3PWR | INA240A4DR | INA240A4PW | INA240A4PWR | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| Pin | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Package Type | D | PWR | PW | PW | D | PW | PW | D | PW | PW | D | PW | PW |
| Industry STD Term | SOIC | TSSOP | TSSOP | SOIC | TSSOP | TSSOP | SOIC | TSSOP | TSSOP | SOIC | TSSOP | TSSOP | |
| JEDEC Code | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | R-PDSO-G | |
| Package QTY | 2500 | 150 | 2000 | 3000 | 150 | 2000 | 2500 | 150 | 2000 | 2500 | 150 | 2000 | |
| Carrier | LARGE T&R | TUBE | LARGE T&R | LARGE T&R | TUBE | LARGE T&R | LARGE T&R | TUBE | LARGE T&R | LARGE T&R | TUBE | LARGE T&R | |
| Width (мм) | 3.91 | 4.4 | 4.4 | 3.91 | 4.4 | 4.4 | 3.91 | 4.4 | 4.4 | 3.91 | 4.4 | 4.4 | |
| Length (мм) | 4.9 | 3 | 3 | 4.9 | 3 | 3 | 4.9 | 3 | 3 | 4.9 | 3 | 3 | |
| Thickness (мм) | 1.58 | 1 | 1 | 1.58 | 1 | 1 | 1.58 | 1 | 1 | 1.58 | 1 | 1 | |
| Pitch (мм) | 1.27 | .65 | .65 | 1.27 | .65 | .65 | 1.27 | .65 | .65 | 1.27 | .65 | .65 | |
| Max Height (мм) | 1.75 | 1.2 | 1.2 | 1.75 | 1.2 | 1.2 | 1.75 | 1.2 | 1.2 | 1.75 | 1.2 | 1.2 | |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | |
| Маркировка | I240A1 | I240A1 | I240A2 | I240A2 | I240A3 | I240A3 | I240A4 | I240A4 |
Параметры
| Parameters / Models | INA240A1DR | INA240A1IPWR | INA240A1PW | INA240A1PWR | INA240A2DR | INA240A2PW | INA240A2PWR | INA240A3DR | INA240A3PW | INA240A3PWR | INA240A4DR | INA240A4PW | INA240A4PWR |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Полоса частот, kHz | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |
| CMRR(Min), дБ | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | |
| Common Mode Voltage(Max), В | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| Common Mode Voltage(Min), В | -4 | -4 | -4 | -4 | -4 | -4 | -4 | -4 | -4 | -4 | -4 | -4 | |
| Gain, V/V | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | 20,50,100,200 | |
| Gain Error, % | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |
| Gain Error Drift(Max), ppm/В°C | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| Input Offset (+/-)(Max), uV | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |
| Input Offset Drift (+/-)(Typ), uV/C | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | |
| Iq(Max), мА | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | 2.6 | |
| Рабочий диапазон температур, C | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | от -40 до 125 | |
| Operating Temperature Range(C) | -40 to 125 | ||||||||||||
| PSRR(Typ), uV/V | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| Package Group | SOIC | TSSOP | TSSOP | TSSOP | SOIC | TSSOP | TSSOP | SOIC | TSSOP | TSSOP | SOIC | TSSOP | TSSOP |
| Package Size(mm2=WxL) | 8TSSOP: 19 mm2: 6.4 x 3 | ||||||||||||
| Package Size: mm2:W x L, PKG | 8SOIC: 29 mm2: 6 x 4.9(SOIC) | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | 8SOIC: 29 mm2: 6 x 4.9(SOIC) | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | 8SOIC: 29 mm2: 6 x 4.9(SOIC) | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | 8SOIC: 29 mm2: 6 x 4.9(SOIC) | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | 8TSSOP: 19 mm2: 6.4 x 3(TSSOP) | |
| Rating | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| Special Features | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | Bi-directional,Enhanced PWM Rejection,Low-side Capable | |
| Specified Common Mode Voltage, В | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Specified Power Supply Voltage, В | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| Supply Voltage(Max), В | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | 5.5 | |
| Supply Voltage(Min), В | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
Экологический статус
| INA240A1DR | INA240A1IPWR | INA240A1PW | INA240A1PWR | INA240A2DR | INA240A2PW | INA240A2PWR | INA240A3DR | INA240A3PW | INA240A3PWR | INA240A4DR | INA240A4PW | INA240A4PWR | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RoHS | See ti.com | Не совместим | Совместим | Совместим | See ti.com | Совместим | Совместим | See ti.com | See ti.com | Совместим | See ti.com | Совместим | Совместим |
| Бессвинцовая технология (Pb Free) | Нет |
Application Notes
- Precision LED Brightness and Color Mixing With Discrete Current Sense AmplifiersPDF, 139 Кб, Файл опубликован: 28 фев 2017
- Current Mode Control in Switching Power SuppliesPDF, 95 Кб, Файл опубликован: 3 фев 2017
- Current Sensing for Inline Motor-Control ApplicationsPDF, 265 Кб, Файл опубликован: 20 окт 2016
- Power Saving Topologies for TI Current Shunt MonitorsPDF, 741 Кб, Файл опубликован: 17 фев 2017
- Low-Drift, Low-Side Current Measurements for Three-Phase Systems (Rev. B)PDF, 105 Кб, Версия: B, Файл опубликован: 5 сен 2017
- High-Side Drive, High-Side Solenoid Monitor with PWM Rejection (Rev. A)PDF, 110 Кб, Версия: A, Файл опубликован: 1 дек 2016
- Current Measurements in Power SuppliesPDF, 95 Кб, Файл опубликован: 21 дек 2016
- Low-Drift, Precision, In-Line Motor Current Measurements with PWM Rejection (Rev. A)PDF, 150 Кб, Версия: A, Файл опубликован: 1 дек 2016
- Current Sensing in an H-BridgePDF, 104 Кб, Файл опубликован: 21 дек 2016
- Integrating a Current Sense Resistor With a Current Sense Amplifier (Rev. A)PDF, 110 Кб, Версия: A, Файл опубликован: 2 дек 2016
- High-Side Motor Current Monitoring for Over-Current Protection (Rev. A)PDF, 115 Кб, Версия: A, Файл опубликован: 1 дек 2016
- Bidirectional, Low-Side Phase Current Sensing With Onboard Overcurrent Detection (Rev. B)PDF, 178 Кб, Версия: B, Файл опубликован: 5 сен 2017
- Precision Current Measurements on High Voltage Power Supply Rails (Rev. A)PDF, 100 Кб, Версия: A, Файл опубликован: 2 дек 2016
- Measuring Current to Handle Multiple Out-of-Range Conditions (Rev. A)PDF, 143 Кб, Версия: A, Файл опубликован: 2 дек 2016
- Overcurrent and Out-of-Range Protections (Rev. B)PDF, 88 Кб, Версия: B, Файл опубликован: 5 сен 2017
- Precision Low-Side Current Measurement (Rev. B)PDF, 91 Кб, Версия: B, Файл опубликован: 6 мар 2019
Модельный ряд
Серия: INA240 (13)
Классификация производителя
- Semiconductors> Amplifiers> Current Sense Amplifiers> Current Sense Amplifiers Analog Output
