Datasheet Texas Instruments LM10506 — Даташит
| Производитель | Texas Instruments |
| Серия | LM10506 |
ИС управления питанием Triple Buck + LDO (PMIC)
Datasheets
LM10506 Triple Buck + LDO Power Management Unit datasheet
PDF, 1.1 Мб, Версия: F, Файл опубликован: 7 авг 2014
Выписка из документа
Цены
 Купить LM10506 на РадиоЛоцман.Цены — от 45 до 553 ₽32 предложений от 21 поставщиков Микросхема Управление питанием, Power Management Multi-Channel IC 3V to 5.5V 34Pin Micro SMD T/R | |||
| LM10506TMX/NOPB Texas Instruments | 136 ₽ | ||
| LM10506TME Texas Instruments | 553 ₽ | ||
| LM10506TMX-A/NOPB Texas Instruments | по запросу | ||
| LM10506TMX-A/NOPB Texas Instruments | по запросу | ||
Статус
| LM10506TME-A/NOPB | LM10506TME/NOPB | LM10506TMX-A/NOPB | LM10506TMX/NOPB | |
|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Да | Да | Нет | Нет |

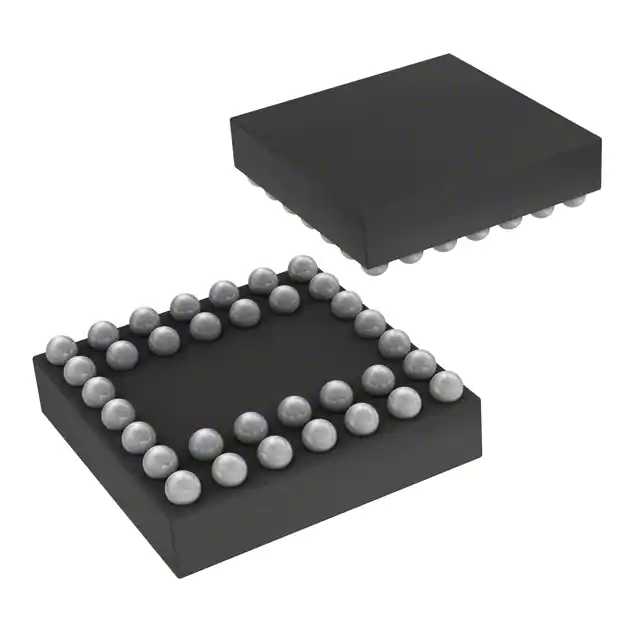

Корпус / Упаковка / Маркировка
| LM10506TME-A/NOPB | LM10506TME/NOPB | LM10506TMX-A/NOPB | LM10506TMX/NOPB | |
|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 |
| Pin | 34 | 34 | 34 | 34 |
| Package Type | YFR | YFR | YFR | YFR |
| Industry STD Term | DSBGA | DSBGA | DSBGA | DSBGA |
| JEDEC Code | S-XBGA-N | S-XBGA-N | S-XBGA-N | S-XBGA-N |
| Package QTY | 250 | 250 | 3000 | 3000 |
| Carrier | SMALL T&R | SMALL T&R | LARGE T&R | LARGE T&R |
| Маркировка | V045 | V037 | V045 | V037 |
| Thickness (мм) | .42 | .42 | .42 | .42 |
| Pitch (мм) | .4 | .4 | .4 | .4 |
| Max Height (мм) | .675 | .675 | .675 | .675 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LM10506TME-A/NOPB | LM10506TME/NOPB | LM10506TMX-A/NOPB | LM10506TMX/NOPB |
|---|---|---|---|---|
| Iout(Max), A | 1.3 | 1.3 | 1.3 | 1.3 |
| Iq(Typ), мА | 0.1 | 0.1 | 0.1 | 0.1 |
| LDO | 1 | 1 | 1 | 1 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Package Group | DSBGA | DSBGA | DSBGA | DSBGA |
| Package Size: mm2:W x L, PKG | See datasheet (DSBGA) | See datasheet (DSBGA) | See datasheet (DSBGA) | See datasheet (DSBGA) |
| Rating | Catalog | Catalog | Catalog | Catalog |
| Regulated Outputs | 4 | 4 | 4 | 4 |
| Special Features | Comm Control,Power Sequencing | Comm Control,Power Sequencing | Comm Control,Power Sequencing | Comm Control,Power Sequencing |
| Step-Down DC/DC Converter | 3 | 3 | 3 | 3 |
| Switching Frequency(Typ), kHz | 2000 | 2000 | 2000 | 2000 |
| Vin(Max), В | 5.5 | 5.5 | 5.5 | 5.5 |
| Vin(Min), В | 3 | 3 | 3 | 3 |
| Vout(Max), В | 3.6 | 3.6 | 3.6 | 3.6 |
| Vout(Min), В | 0.7 | 0.7 | 0.7 | 0.7 |
Экологический статус
| LM10506TME-A/NOPB | LM10506TME/NOPB | LM10506TMX-A/NOPB | LM10506TMX/NOPB | |
|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: LM10506 (4)
Классификация производителя
- Semiconductors> Power Management> Power Management Multi-Channel IC (PMIC) Solutions
