Datasheet Texas Instruments LM21305 — Даташит
| Производитель | Texas Instruments |
| Серия | LM21305 |
3-18V, 5A, Current Mode Synchronous Buck Regulator with Adjustable Frequency
Datasheets
LM21305 3-V to 18-V, 5-A, Adjustable Frequency Synchronous Buck Converter datasheet
PDF, 1.9 Мб, Версия: G, Файл опубликован: 25 сен 2015
Выписка из документа
Цены
 Купить LM21305 на РадиоЛоцман.Цены — от 202 до 1 187 ₽27 предложений от 20 поставщиков DC/DC POL преобразователь, регулируемый, синхронный понижающий, 300кГц до 1.5МГц, 3В до 18В вход, 5А | |||
| LM21305SQ/NOPB Texas Instruments | 202 ₽ | ||
| LM21305SQ/NOPB Texas Instruments | 206 ₽ | ||
| LM21305SQX/NOPB Texas Instruments | от 340 ₽ | ||
| LM21305SQ/NOPB Texas Instruments | по запросу | ||
Статус
| LM21305SQ/NOPB | LM21305SQE/NOPB | LM21305SQX/NOPB | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Да | Нет | Нет |

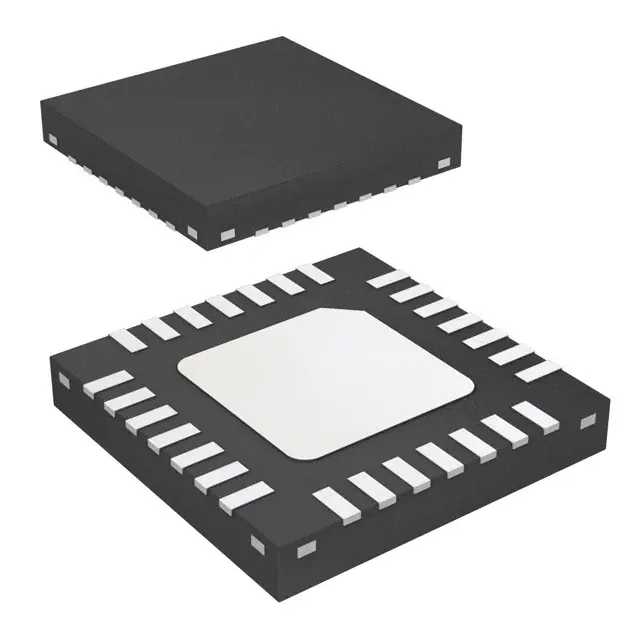

Корпус / Упаковка / Маркировка
| LM21305SQ/NOPB | LM21305SQE/NOPB | LM21305SQX/NOPB | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 28 | 28 | 28 |
| Package Type | RSG | RSG | RSG |
| Industry STD Term | WQFN | WQFN | WQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 1000 | 250 | 4500 |
| Carrier | SMALL T&R | SMALL T&R | LARGE T&R |
| Маркировка | 21305SQ | 21305SQ | 21305SQ |
| Width (мм) | 5 | 5 | 5 |
| Length (мм) | 5 | 5 | 5 |
| Thickness (мм) | .75 | .75 | .75 |
| Pitch (мм) | .5 | .5 | .5 |
| Max Height (мм) | .8 | .8 | .8 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LM21305SQ/NOPB | LM21305SQE/NOPB | LM21305SQX/NOPB |
|---|---|---|---|
| Control Mode | Current Mode | Current Mode | Current Mode |
| Duty Cycle(Max), % | 100 | 100 | 100 |
| Iout(Max), A | 5 | 5 | 5 |
| Iq(Typ), мА | 9 | 9 | 9 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Package Group | WQFN | WQFN | WQFN |
| Rating | Catalog | Catalog | Catalog |
| Regulated Outputs | 1 | 1 | 1 |
| Special Features | Enable,Frequency Synchronization,Power Good,Pre-Bias Start-Up,Synchronous Rectification | Enable,Frequency Synchronization,Power Good,Pre-Bias Start-Up,Synchronous Rectification | Enable,Frequency Synchronization,Power Good,Pre-Bias Start-Up,Synchronous Rectification |
| Switching Frequency(Max), kHz | 1500 | 1500 | 1500 |
| Switching Frequency(Min), kHz | 300 | 300 | 300 |
| Тип | Converter | Converter | Converter |
| Vin(Max), В | 18 | 18 | 18 |
| Vin(Min), В | 3 | 3 | 3 |
| Vout(Max), В | 0.6 | 0.6 | 0.6 |
| Vout(Min), В | 0.6 | 0.6 | 0.6 |
Экологический статус
| LM21305SQ/NOPB | LM21305SQE/NOPB | LM21305SQX/NOPB | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Модельный ряд
Серия: LM21305 (3)
Классификация производителя
- Semiconductors> Power Management> Non-isolated DC/DC Switching Regulator> Step-Down (Buck)> Buck Converter (Integrated Switch)
