Datasheet Texas Instruments LM25066I — Даташит
| Производитель | Texas Instruments |
| Серия | LM25066I |
ИС управления питанием и защиты системы с PMBus
Datasheets
LM25066I/LM25066A Intel Node Mgr Compliant Sys Pwr Mgmt and Protectn IC datasheet
PDF, 1.3 Мб, Версия: C, Файл опубликован: 6 мар 2013
Выписка из документа
Цены

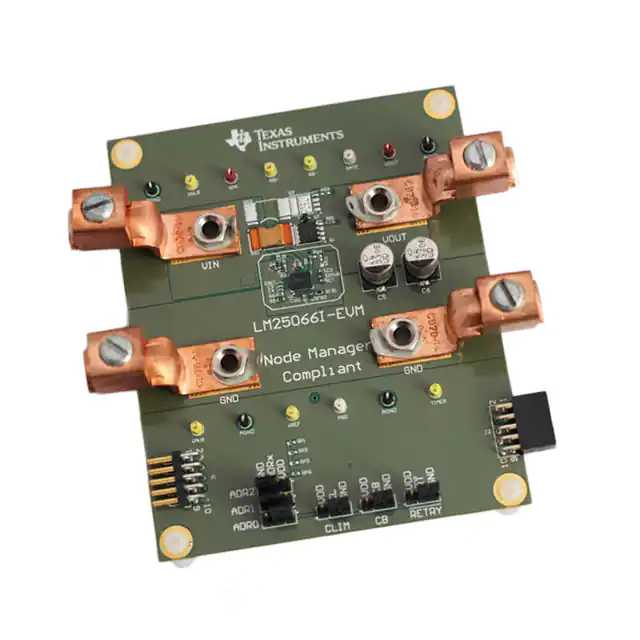

 Купить LM25066I на РадиоЛоцман.Цены — от 2 882 до 25 722 ₽10 предложений от 10 поставщиков Набор разработчика, TEXAS INSTRUMENTS LM25066I-EVM/NOPB Evaluation Board, Hot Swap Controller Intel Node Manager Compliant System Power Management | |||
| LM25066I-EVM/NOPB Texas Instruments | 8 596 ₽ | ||
| LM25066I-EVM/NOPB Texas Instruments | 9 606 ₽ | ||
| LM25066I-EVM/NOPB Texas Instruments | 23 085 ₽ | ||
| LM25066I-EVM Texas Instruments | 25 722 ₽ | ||
Статус
| LM25066IPSQ/NOPB | LM25066IPSQE/NOPB | LM25066IPSQX/NOPB | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да | Нет |
Корпус / Упаковка / Маркировка
| LM25066IPSQ/NOPB | LM25066IPSQE/NOPB | LM25066IPSQX/NOPB | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 24 | 24 | 24 |
| Package Type | NHZ | NHZ | NHZ |
| Industry STD Term | WQFN | WQFN | WQFN |
| JEDEC Code | R-PQSO-N | R-PQSO-N | R-PQSO-N |
| Package QTY | 1000 | 250 | 4500 |
| Carrier | LARGE T&R | SMALL T&R | LARGE T&R |
| Маркировка | 25066IS | 25066IS | 25066IS |
| Width (мм) | 4 | 4 | 4 |
| Length (мм) | 5 | 5 | 5 |
| Thickness (мм) | .8 | .8 | .8 |
| Pitch (мм) | .5 | .5 | .5 |
| Max Height (мм) | .8 | .8 | .8 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LM25066IPSQ/NOPB | LM25066IPSQE/NOPB | LM25066IPSQX/NOPB |
|---|---|---|---|
| Current Limit Accuracy | 25 mV +/- 8% | 25 mV +/- 8% | 25 mV +/- 8% |
| Current Limit Threshold(Typ), Ext FET=mV | 25 | 25 | 25 |
| Current Measurement Accuracy, % | 2.4 | 2.4 | 2.4 |
| Digital Interface | PMBus | PMBus | PMBus |
| FET Protection | SOA,Thermal | SOA,Thermal | SOA,Thermal |
| Fault Response | Auto Retry,Latch Off | Auto Retry,Latch Off | Auto Retry,Latch Off |
| ON_OFF Control Input, s | EN | EN | EN |
| Рабочий диапазон температур, C | от -40 до 125 | от -40 до 125 | от -40 до 125 |
| Package Group | WQFN | WQFN | WQFN |
| Package Size: mm2:W x L, PKG | 24WQFN: 20 mm2: 4 x 5(WQFN) | 24WQFN: 20 mm2: 4 x 5(WQFN) | 24WQFN: 20 mm2: 4 x 5(WQFN) |
| Power Measurement Accuracy, % | 3 | 3 | 3 |
| Rating | Catalog | Catalog | Catalog |
| Special Features | Digital Temp Monitor,PMBus,Supports Telemetry Data Storage | Digital Temp Monitor,PMBus,Supports Telemetry Data Storage | Digital Temp Monitor,PMBus,Supports Telemetry Data Storage |
| Status Output | PG | PG | PG |
| Supply Voltage(Max), В | 17 | 17 | 17 |
| Supply Voltage(Min), В | 2.9 | 2.9 | 2.9 |
| Vabsmax_cont, В | 24 | 24 | 24 |
| Voltage Measurement Accuracy, % | 1.4 | 1.4 | 1.4 |
Экологический статус
| LM25066IPSQ/NOPB | LM25066IPSQE/NOPB | LM25066IPSQX/NOPB | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Application Notes
- Handling System Transients in Hot Swap ApplicationsPDF, 335 Кб, Файл опубликован: 8 май 2015
- Robust Hot Swap Design (Rev. A)PDF, 1.1 Мб, Версия: A, Файл опубликован: 8 апр 2015
Модельный ряд
Серия: LM25066I (3)
Классификация производителя
- Semiconductors> Power Management> Protection, Monitoring and Hot Swap> I2C/PMBus Monitors
