Datasheet Texas Instruments LM25119 — Даташит
| Производитель | Texas Instruments |
| Серия | LM25119 |
Двойной синхронный понижающий контроллер с широким напряжением 4,5–42 В, режим тока
Datasheets
LM25119, LM25119-Q1 Wide Input Range, Dual Synchronous Buck Controller datasheet
PDF, 1.5 Мб, Версия: H, Файл опубликован: 17 май 2016
Выписка из документа
Цены
 Купить LM25119 на РадиоЛоцман.Цены — от 79 до 669 ₽32 предложений от 22 поставщиков Чип стабилизации напряжения, DC-DC Cntrlr Dual-OUT Step Down 750kHz Automotive 32Pin WQFN EP T/R | |||
| LM25119PSQX/NOPB Texas Instruments | 261 ₽ | ||
| LM25119PSQX/NOPB Texas Instruments | 266 ₽ | ||
| LM25119PSQ Texas Instruments | 624 ₽ | ||
| LM25119QPSQ/NOPB Texas Instruments | по запросу | ||
Статус
| LM25119PSQ/NOPB | LM25119PSQE/NOPB | LM25119PSQX/NOPB | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Да | Да | Нет |

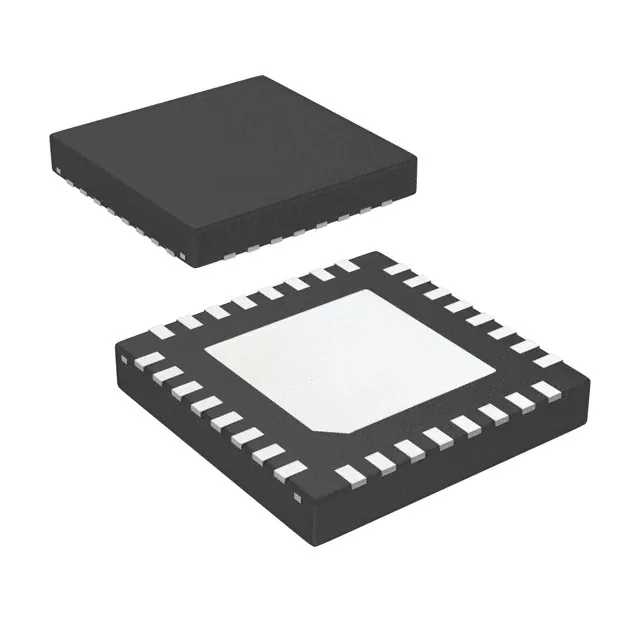

Корпус / Упаковка / Маркировка
| LM25119PSQ/NOPB | LM25119PSQE/NOPB | LM25119PSQX/NOPB | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 32 | 32 | 32 |
| Package Type | RTV | RTV | RTV |
| Industry STD Term | WQFN | WQFN | WQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 1000 | 250 | 4500 |
| Carrier | SMALL T&R | SMALL T&R | LARGE T&R |
| Маркировка | L25119P | L25119P | L25119P |
| Width (мм) | 5 | 5 | 5 |
| Length (мм) | 5 | 5 | 5 |
| Thickness (мм) | .75 | .75 | .75 |
| Pitch (мм) | .5 | .5 | .5 |
| Max Height (мм) | .8 | .8 | .8 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LM25119PSQ/NOPB | LM25119PSQE/NOPB | LM25119PSQX/NOPB |
|---|---|---|---|
| Control Mode | Current Mode | Current Mode | Current Mode |
| Duty Cycle(Max), % | 98 | 98 | 98 |
| Iout(Max), A | 40 | 40 | 40 |
| Iq(Typ), мА | 6 | 6 | 6 |
| Number of Phases | 2 | 2 | 2 |
| Рабочий диапазон температур, C | от -40 до 125 | от -40 до 125 | от -40 до 125 |
| Package Group | WQFN | WQFN | WQFN |
| Rating | Catalog | Catalog | Catalog |
| Regulated Outputs | 2 | 2 | 2 |
| Special Features | Adjustable Current Limit,Enable,Frequency Synchronization,Light Load Efficiency,Synchronous Rectification,UVLO Adjustable | Adjustable Current Limit,Enable,Frequency Synchronization,Light Load Efficiency,Synchronous Rectification,UVLO Adjustable | Adjustable Current Limit,Enable,Frequency Synchronization,Light Load Efficiency,Synchronous Rectification,UVLO Adjustable |
| Switching Frequency(Max), kHz | 750 | 750 | 750 |
| Switching Frequency(Min), kHz | 50 | 50 | 50 |
| Тип | Controller | Controller | Controller |
| Vin(Max), В | 42 | 42 | 42 |
| Vin(Min), В | 4.5 | 4.5 | 4.5 |
| Vout(Max), В | 41.3 | 41.3 | 41.3 |
| Vout(Min), В | 0.8 | 0.8 | 0.8 |
Экологический статус
| LM25119PSQ/NOPB | LM25119PSQE/NOPB | LM25119PSQX/NOPB | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Application Notes
- 1Q 2012 Issue Analog Applications JournalPDF, 2.4 Мб, Файл опубликован: 31 янв 2012
- Benefits of a multiphase buck converterPDF, 868 Кб, Файл опубликован: 31 янв 2012
- Reduce buck-converter EMI and voltage stress by minimizing inductive parasiticsPDF, 926 Кб, Файл опубликован: 21 июл 2016
Модельный ряд
Серия: LM25119 (3)
Классификация производителя
- Semiconductors> Power Management> Non-isolated DC/DC Switching Regulator> Step-Down (Buck)> Buck Controller (External Switch)
