Datasheet Texas Instruments LM27402 — Даташит

Производитель	Texas Instruments
Серия	LM27402

Синхронный понижающий контроллер 3–20 В, режим напряжения с датчиком тока DCR

Datasheets

PDF, 2.9 Мб, Версия: J, Файл опубликован: 31 июл 2015

Выписка из документа

Купить LM27402 на РадиоЛоцман.Цены — от 24 до 393 ₽ 32 предложений от 24 поставщиков TEXAS INSTRUMENTS LM27402SQ/NOPB DC-DC Controller with DCR Current Sensing, 3V to 20V, 1 Output, Synchronous Buck, 1.35MHz, LLP-16
IC Home Весь мир	LM27402SQX/NOPB Texas Instruments	133 ₽
Maybo Весь мир	LM27402MH/NOPB Texas Instruments	184 ₽
ЭИК Россия	LM27402MHX/NOPB Texas Instruments	от 371 ₽
Стандарт СИЗ Россия	LM27402SQEVAL Texas Instruments	по запросу

	LM27402MH/NOPB	LM27402MHX/NOPB	LM27402SQ/NOPB	LM27402SQX/NOPB
Статус продукта	В производстве	В производстве	В производстве	В производстве
Доступность образцов у производителя	Нет	Нет	Да	Да

	LM27402MH/NOPB	LM27402MHX/NOPB	LM27402SQ/NOPB	LM27402SQX/NOPB
N	1	2	3	4
Pin	16	16	16	16

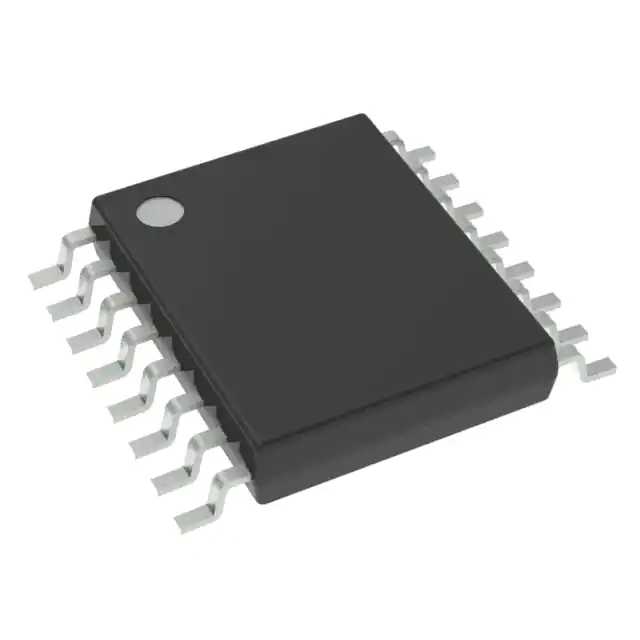

Package Type	PWP	PWP	RUM	RUM
Industry STD Term	HTSSOP	HTSSOP	WQFN	WQFN
JEDEC Code	R-PDSO-G	R-PDSO-G	S-PQFP-N	S-PQFP-N
Package QTY	92	2500	1000	4500
Carrier	TUBE	LARGE T&R	SMALL T&R	LARGE T&R
Маркировка	L27402	L27402	27402S	27402S
Width (мм)	4.4	4.4	4	4
Length (мм)	5	5	4	4
Thickness (мм)	1	1	.75	.75
Pitch (мм)	.65	.65	.65	.65
Max Height (мм)	1.2	1.2	.8	.8
Mechanical Data	Скачать	Скачать	Скачать	Скачать

Parameters / Models	LM27402MH/NOPB	LM27402MHX/NOPB	LM27402SQ/NOPB	LM27402SQX/NOPB
Control Mode	Voltage Mode	Voltage Mode	Voltage Mode	Voltage Mode
Duty Cycle(Max), %	95	95	95	95
Iout(Max), A	30	30	30	30
Iq(Typ), мА	4.5	4.5	4.5	4.5
Number of Phases	1	1	1	1
Рабочий диапазон температур, C	от -40 до 125	от -40 до 125	от -40 до 125	от -40 до 125
Package Group	HTSSOP	HTSSOP	WQFN	WQFN
Rating	Catalog	Catalog	Catalog	Catalog
Regulated Outputs	1	1	1	1
Special Features	Enable,Frequency Synchronization,Power Good,Pre-Bias Start-Up,Synchronous Rectification,Tracking	Enable,Frequency Synchronization,Power Good,Pre-Bias Start-Up,Synchronous Rectification,Tracking	Enable,Frequency Synchronization,Power Good,Pre-Bias Start-Up,Synchronous Rectification,Tracking	Enable,Frequency Synchronization,Power Good,Pre-Bias Start-Up,Synchronous Rectification,Tracking
Switching Frequency(Max), kHz	1200	1200	1200	1200
Switching Frequency(Min), kHz	200	200	200	200
Тип	Controller	Controller	Controller	Controller
Vin(Max), В	20	20	20	20
Vin(Min), В	3	3	3	3
Vout(Max), В	18.6	18.6	18.6	18.6
Vout(Min), В	0.6	0.6	0.6	0.6

	LM27402MH/NOPB	LM27402MHX/NOPB	LM27402SQ/NOPB	LM27402SQX/NOPB
RoHS	Совместим	Совместим	Совместим	Совместим

Скачать
AN-2060 LM27402 Current Limit Application Circuits (Rev. A)
PDF, 89 Кб, Версия: A, Файл опубликован: 6 май 2013
Sensing the inductor DCR voltage can be an accurate and lossless technique of obtaining current information in DC/DC regulators. The absence of a series current sense resistor permits high current and high efficiency designs at a lower cost and higher density. Inductor DCR sensing also allows continuous monitoring of the inductor current as opposed to MOSFET RDS(ON) sensing that usually samples th
Скачать
Reduce buck-converter EMI and voltage stress by minimizing inductive parasitics
PDF, 926 Кб, Файл опубликован: 21 июл 2016
