Datasheet ТI LM3555 — Даташит
| Производитель | Texas Instruments |
| Серия | LM3555 |
Синхронный повышающий преобразователь с драйвером светодиода верхнего плеча 500 мА и двухрежимным интерфейсом управления
Datasheets
LM3555 Synchronous Boost Converter With 500-mA High-Side LED Driver and Dual-Mode Control Interface datasheet
PDF, 1.3 Мб, Версия: G, Файл опубликован: 18 апр 2016
Выписка из документа
Статус
| LM3555TLE/NOPB | LM3555TLX/NOPB | |
|---|---|---|
| Статус продукта | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да |

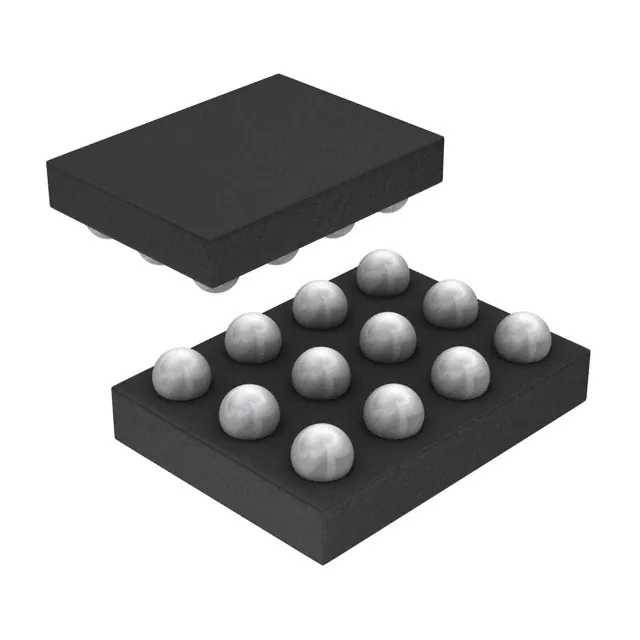

Корпус / Упаковка / Маркировка
| LM3555TLE/NOPB | LM3555TLX/NOPB | |
|---|---|---|
| N | 1 | 2 |
| Pin | 12 | 12 |
| Package Type | YZR | YZR |
| Industry STD Term | DSBGA | DSBGA |
| JEDEC Code | R-XBGA-N | R-XBGA-N |
| Package QTY | 250 | 3000 |
| Carrier | SMALL T&R | LARGE T&R |
| Маркировка | 3555 | 3555 |
| Width (мм) | 1.8 | 1.8 |
| Length (мм) | 2 | 2 |
| Thickness (мм) | .675 | .675 |
| Pitch (мм) | .5 | .5 |
| Max Height (мм) | .675 | .675 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Parameters / Models | LM3555TLE/NOPB | LM3555TLX/NOPB |
|---|---|---|
| Iout(Max), A | 0.5 | 0.5 |
| Iq(Typ), мА | 3.5 | 3.5 |
| LED | 2 | 2 |
| Рабочий диапазон температур, C | от -30 до 85 | от -30 до 85 |
| Package Group | DSBGA | DSBGA |
| Package Size: mm2:W x L, PKG | See datasheet (DSBGA) | See datasheet (DSBGA) |
| Rating | Catalog | Catalog |
| Special Features | OVP, Synchronous Rectification | OVP, Synchronous Rectification |
| Vin(Max), В | 5.5 | 5.5 |
| Vin(Min), В | 2.5 | 2.5 |
Экологический статус
| LM3555TLE/NOPB | LM3555TLX/NOPB | |
|---|---|---|
| RoHS | Совместим | Совместим |
Модельный ряд
Серия: LM3555 (2)
Классификация производителя
- Semiconductors> Power Management> LED Driver> Camera Flash LED Driver
