Datasheet Texas Instruments LM3704 — Даташит
| Производитель | Texas Instruments |
| Серия | LM3704 |
Микросхема сброса/контроля напряжения с входом сбоя питания, низким линейным выходом и ручным сбросом
Datasheets
LM3704 Voltage Supervisor With Power-Fail Input, Low-Line Output and Manual Reset datasheet
PDF, 1.0 Мб, Версия: F, Файл опубликован: 26 апр 2016
Выписка из документа

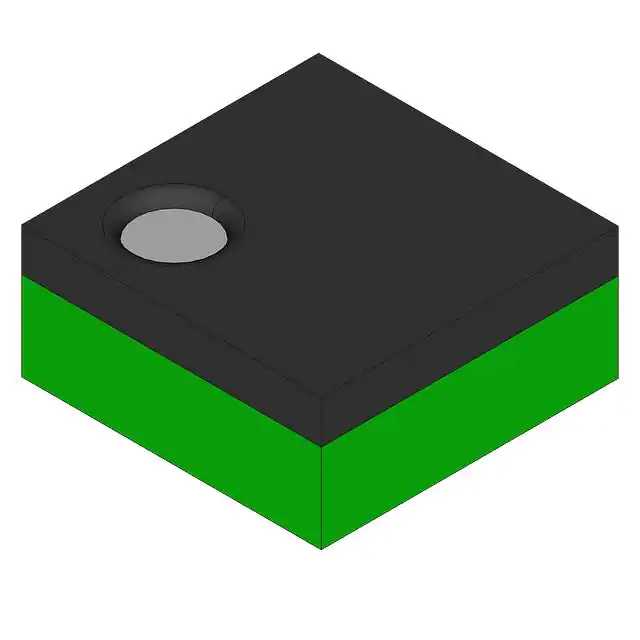

 Купить LM3704 на РадиоЛоцман.Цены — от 12 до 200 ₽24 предложений от 24 поставщиков IC SUPERVISOR 1 CHANNEL 9USMD. Supervisor Push-Pull, Totem Pole 1 Channel 9-µSMD (1.41x1.41). PMIC - Supervisors | |||
| LM3704YCMM-232 National Semiconductor | 34 ₽ | ||
| LM3704YCMM-232 Rochester Electronics | 39 ₽ | ||
| LM3704YDMM-643 | по запросу | ||
| LM3704XBMM-232 | по запросу | ||
Статус
| LM3704XCMM-308/NOPB | LM3704YCMM-232/NOPB | LM3704YCMM-308/NOPB | LM3704YCMMX-308/NOPB | |
|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да | Нет | Нет |
Корпус / Упаковка / Маркировка
| LM3704XCMM-308/NOPB | LM3704YCMM-232/NOPB | LM3704YCMM-308/NOPB | LM3704YCMMX-308/NOPB | |
|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 |
| Pin | 10 | 10 | 10 | 10 |
| Package Type | DGS | DGS | DGS | DGS |
| Industry STD Term | VSSOP | VSSOP | VSSOP | VSSOP |
| JEDEC Code | S-PDSO-G | S-PDSO-G | S-PDSO-G | S-PDSO-G |
| Package QTY | 1000 | 1000 | 1000 | 3500 |
| Carrier | SMALL T&R | SMALL T&R | SMALL T&R | LARGE T&R |
| Маркировка | R35B | R76B | R48B | R48B |
| Width (мм) | 3 | 3 | 3 | 3 |
| Length (мм) | 3 | 3 | 3 | 3 |
| Thickness (мм) | 1.02 | 1.02 | 1.02 | 1.02 |
| Pitch (мм) | .5 | .5 | .5 | .5 |
| Max Height (мм) | 1.07 | 1.07 | 1.07 | 1.07 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LM3704XCMM-308/NOPB | LM3704YCMM-232/NOPB | LM3704YCMM-308/NOPB | LM3704YCMMX-308/NOPB |
|---|---|---|---|---|
| # of Supplies Monitored | 2 | 2 | 2 | 2 |
| Iq(Typ), uA | 28 | 28 | 28 | 28 |
| Monitored Voltage 1 (typ)(Nom), В | 2.5,3.3,4.4 | 2.5,3.3,4.4 | 2.5,3.3,4.4 | 2.5,3.3,4.4 |
| Monitored Voltage 2 (typ)(Nom), В | 2.5,3.3,4.4 | 2.5,3.3,4.4 | 2.5,3.3,4.4 | 2.5,3.3,4.4 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Output Driver Type / Reset Output | Active-low,Open-drain,Push-pull | Active-low,Open-drain,Push-pull | Active-low,Open-drain,Push-pull | Active-low,Open-drain,Push-pull |
| Package Group | VSSOP | VSSOP | VSSOP | VSSOP |
| Package Size: mm2:W x L, PKG | 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) | 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) | 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) | 10VSSOP: 15 mm2: 4.9 x 3(VSSOP) |
| Rating | Catalog | Catalog | Catalog | Catalog |
| Reset Threshold Accuracy, % | 0.5 | 0.5 | 0.5 | 0.5 |
| Threshold Voltage 1(Typ), В | 2.32,3.08 | 2.32,3.08 | 2.32,3.08 | 2.32,3.08 |
| Threshold Voltage 2 (typ)(Typ), В | 2.32,3.08 | 2.32,3.08 | 2.32,3.08 | 2.32,3.08 |
| Time Delay, ms | 28,200 | 28,200 | 28,200 | 28,200 |
| VCC(Max), В | 5.5 | 5.5 | 5.5 | 5.5 |
| VCC(Min), В | 1 | 1 | 1 | 1 |
| Watchdog Timer WDI, sec | None | None | None | None |
Экологический статус
| LM3704XCMM-308/NOPB | LM3704YCMM-232/NOPB | LM3704YCMM-308/NOPB | LM3704YCMMX-308/NOPB | |
|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим |
Модельный ряд
Серия: LM3704 (4)
Классификация производителя
- Semiconductors> Power Management> Supervisor and Reset IC
