Datasheet Texas Instruments LM4665 — Даташит
| Производитель | Texas Instruments |
| Серия | LM4665 |
Высокоэффективный импульсный аудиоусилитель без фильтра мощностью 1,4 Вт
Datasheets
LM4665 Filterless High Efficiency 1W Switching Audio Amplifier datasheet
PDF, 1.7 Мб, Версия: E, Файл опубликован: 2 май 2013
Выписка из документа
Цены
 Купить LM4665 на РадиоЛоцман.Цены — от 28 до 342 ₽30 предложений от 22 поставщиков Микросхема Усилитель звуковой частоты, Audio Amplifiers Filterless High Efficiency 1.4W Switching Audio Amplifier 9-DSBGA -40℃ to 85℃ | |||
| LM4665ITL National Semiconductor | 47 ₽ | ||
| LM4665ITL/NOPB Texas Instruments | от 127 ₽ | ||
| LM4665ITL Texas Instruments | по запросу | ||
| LM4665LD Rochester Electronics | по запросу | ||
Статус
| LM4665ITL/NOPB | |
|---|---|
| Статус продукта | В производстве |
| Доступность образцов у производителя | Нет |

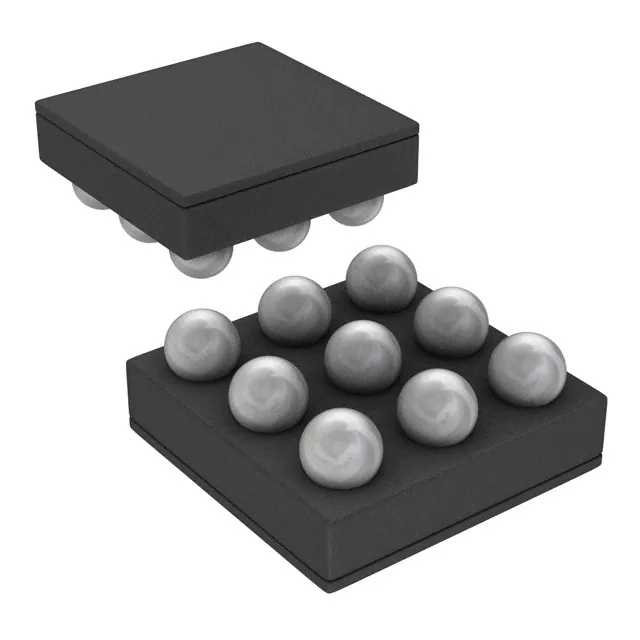

Корпус / Упаковка / Маркировка
| LM4665ITL/NOPB | |
|---|---|
| N | 1 |
| Pin | 9 |
| Package Type | YZR |
| Industry STD Term | DSBGA |
| JEDEC Code | R-XBGA-N |
| Package QTY | 250 |
| Carrier | SMALL T&R |
| Маркировка | A2 |
| Width (мм) | 1.8 |
| Length (мм) | 2 |
| Thickness (мм) | .675 |
| Pitch (мм) | .5 |
| Max Height (мм) | .675 |
| Mechanical Data | Скачать |
Параметры
| Parameters / Models | LM4665ITL/NOPB |
|---|---|
| Analog Supply (V), Max | 2.7 |
| Архитектура | Class D |
| Audio Input Type | Analog Input |
| Control Interface | Hardware |
| Iq per channel(Typ), мА | 14 |
| Iq(Max), мА | 14.5 |
| Iq(Typ), мА | 14 |
| Load(Min), ohms | 4 |
| Рабочий диапазон температур, C | от -40 до 85 |
| Выходная мощность, W | 1.4 |
| PSRR, дБ | 52 |
| Package Group | DSBGA |
| Package Size: mm2:W x L, PKG | See datasheet (DSBGA) |
| Pin/Package | 9DSBGA |
| Rating | Catalog |
| Shutdown Current (ISD), uA | 0.01 |
| Speaker Channels, Max | Mono |
| THD + N @ 1 kHz, % | 0.8 |
Экологический статус
| LM4665ITL/NOPB | |
|---|---|
| RoHS | Совместим |
Application Notes
- Guidelines for Measuring Audio Power Amplifier PerformancePDF, 765 Кб, Файл опубликован: 30 окт 2001
This application note provides guidelines for measuring the date sheet parameters of Texas Instruments audio power amplifiers (APAs) using prefabricated evaluation modules (EVMs). The primary equipment used for the measurements consists of the System Two audio measurement system by Audio Precision , a digital multimeter (DMM), and a dc power supply. - AN-1737 Managing EMI in Class D Audio Applications (Rev. A)PDF, 140 Кб, Версия: A, Файл опубликован: 1 май 2013
Electromagnetic interference (EMI) is an unwanted disturbance caused in an electrical circuit byelectromagnetic radiation emitted from an external source. The disturbance may interrupt, obstruct, orotherwise degrade the effective performance of the circuit. - AN-1849 An Audio Amplifier Power Supply Design (Rev. B)PDF, 1.9 Мб, Версия: B, Файл опубликован: 1 май 2013
This application report provides design information for a power supply for use with our newest offering of high-performance, ultra high-fidelity audio amplifier input stage ICs.
Модельный ряд
Серия: LM4665 (1)
Классификация производителя
- Semiconductors> Audio> Low-Power Audio Amplifiers ( Speaker Amplifier Class AB/Class D
