Datasheet Texas Instruments LM4755

Datasheet Texas Instruments LM4755

ПроизводительTexas Instruments
СерияLM4755

Stereo 11W Audio Power Amplifier with Mute

Datasheets

  • Скачать » Datasheet PDF, 1.6 Мб, Версия: E, Файл опубликован: 4 апр 2013
    LM4755 Stereo 11W Audio Power Amplifier with Mute datasheet
    Выписка из документа ↓
    LM4755
    www.ti.com SNAS010E – FEBRUARY 1999 – REVISED APRIL 2013 LM4755 Stereo 11W Audio Power Amplifier with Mute
    Check for Samples: LM4755 FEATURES DESCRIPTION The LM4755 is a stereo audio amplifier capable of
    delivering 11W per channel of continuous average
    output power to a 4Ω load or 7W per channel into 8Ω
    using a single 24V supply at 10% THD+N. The
    internal mute circuit and pre-set gain resistors provide
    for a very economical design solution. 1 2 Drives 4Ω and 8Ω Loads
    Integrated Mute Function
    Internal Gain Resistors
    Minimal External Components Needed
    Single Supply Operation
    Internal Current Limiting and Thermal
    Protection
    Compact 9-lead TO-220 Package
    Wide Supply Range 9V -40V Output power specifications at both 20V and 24V
    supplies and low external component count offer high
    value to consumer electronic manufacturers for
    stereo TV and compact stereo applications. The
    LM4755 is specifically designed for single supply
    operation. APPLICATIONS Stereos TVs
    Compact Stereos
    Mini Component Stereos KEY SPECIFICATIONS Output Power at 10% THD with 1kHz into 4Ω at ...

Цены

Цена LM4755LM4755 на РадиоЛоцман.Цены — от 10,15 до 142 руб.
AMP AUDIO STEREO 11W TO-220-9 No of Channels 2 Power RMS 11W Min Load Impedance 4ohm Voltage Supply Min 9V Voltage Supply Max 32V Case Style TO-263...
ПоставщикПроизводительНаименованиеЦена
AliExpressНовый оригинальный 5 ШТ. LM4755T TO-220 LM475510 руб.
5 элементTexas InstrumentsLM4755TSX/NOPB114 руб.
ЭлитанTexas InstrumentsLM4755TS123 руб.
ЭлрусTexas InstrumentsLM4755TSX/NOPBпо запросу
ДКО ЭлектронщикTexas InstrumentsLM4755TS/NOPBпо запросу
Все 25 предложений от 24 поставщиков »

Семейство: LM4755

Статус

LM4755TSX/NOPB
Статус продуктаВ производстве
Доступность образцов у производителяДа

Корпус / Упаковка / Маркировка

LM4755TSX/NOPB
Pin9
Package TypeKTW

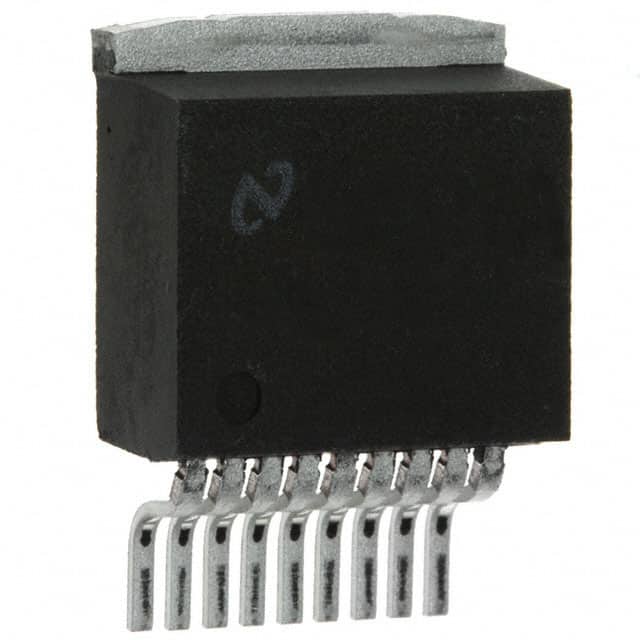

Industry STD TermTO-263
JEDEC CodeR-PSFM-G
Package QTY500
CarrierLARGE T&R
МаркировкаLM4755TS
Width (мм)8.687
Length (мм)10.16
Thickness (мм)4.572
Pitch (мм).965
Max Height (мм)4.8
Mechanical DataСкачать »

Параметры

LM4755TSX/NOPB
LM4755TSX/NOPB
Analog Supply (V), Max9
Audio Input TypeAnalog
Closed/Open LoopClosed
Control InterfaceHardware
Рабочий диапазон температур, Cот -20 до 80
Package GroupDDPAK/TO-263
Package Size: mm2:W x L, PKG9DDPAK/TO-263: 146 mm2: 14.35 x 10.16(DDPAK/TO-263)
Power Stage Supply(Max), В40
Power Stage Supply(Min), В9
RatingCatalog
Speaker Channels, Max2
Supported Bridge Tied Load(Min), Ohms8

Экологический статус

LM4755TSX/NOPB
RoHSСовместим
Бессвинцовая технология (Pb Free)Да

Application Notes

  • Скачать » Application Notes PDF, 765 Кб, Файл опубликован: 30 окт 2001
    Guidelines for Measuring Audio Power Amplifier Performance
    This application note provides guidelines for measuring the date sheet parameters of Texas Instruments audio power amplifiers (APAs) using prefabricated evaluation modules (EVMs). The primary equipment used for the measurements consists of the System Two audio measurement system by Audio Precision , a digital multimeter (DMM), and a dc power supply.
  • Скачать » Application Notes PDF, 1.9 Мб, Версия: B, Файл опубликован: 1 май 2013
    AN-1849 An Audio Amplifier Power Supply Design (Rev. B)
    This application report provides design information for a power supply for use with our newest offering of high-performance, ultra high-fidelity audio amplifier input stage ICs.

Модельный ряд

Серия: LM4755 (1)

Классификация производителя

  • Semiconductors> Audio> Mid-Power Audio Amplifiers (5-50W)> Analog Input Amplifiers
