Datasheet Texas Instruments LMH0001 — Даташит
| Производитель | Texas Instruments |
| Серия | LMH0001 |
Драйвер последовательного цифрового кабеля SMPTE 259M/344M
Datasheets
LMH0001 SMPTE 259M / 344M Serial Digital Cable Driver datasheet
PDF, 723 Кб, Версия: C, Файл опубликован: 16 апр 2013
Выписка из документа
Цены
 Купить LMH0001 на РадиоЛоцман.Цены — от 65 до 625 ₽36 предложений от 22 поставщиков Микросхема Преобразователь AD, SMPTE 259M / 344M Serial Digital Cable Driver 16-WQFN -40℃ to 85℃5 | |||
| LMH0001SQX/NOPB Texas Instruments | от 146 ₽ | ||
| LMH0001SQ/NOPB Texas Instruments | 495 ₽ | ||
| LMH0001 Texas Instruments | по запросу | ||
| LMH0001_08 | по запросу | ||
Статус
| LMH0001SQ/NOPB | LMH0001SQE/NOPB | |
|---|---|---|
| Статус продукта | В производстве | В производстве |
| Доступность образцов у производителя | Да | Да |

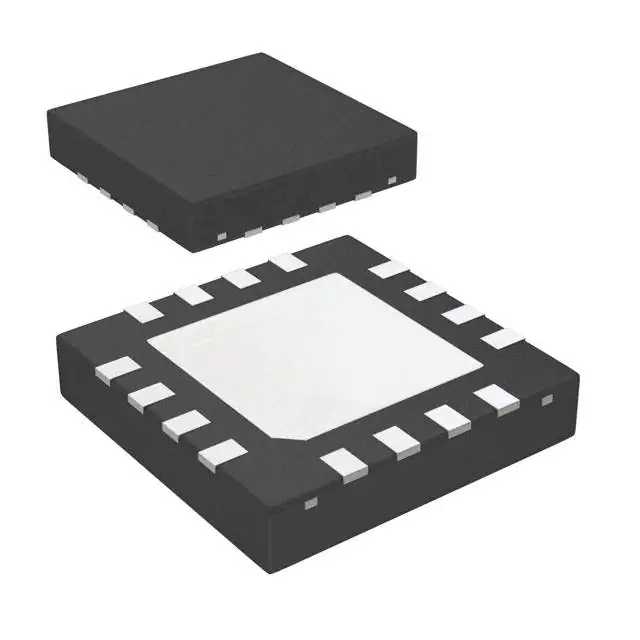

Корпус / Упаковка / Маркировка
| LMH0001SQ/NOPB | LMH0001SQE/NOPB | |
|---|---|---|
| N | 1 | 2 |
| Pin | 16 | 16 |
| Package Type | RUM | RUM |
| Industry STD Term | WQFN | WQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N |
| Package QTY | 1000 | 250 |
| Carrier | SMALL T&R | SMALL T&R |
| Маркировка | L001 | L001 |
| Width (мм) | 4 | 4 |
| Length (мм) | 4 | 4 |
| Thickness (мм) | .75 | .75 |
| Pitch (мм) | .65 | .65 |
| Max Height (мм) | .8 | .8 |
| Mechanical Data | Скачать | Скачать |
Параметры
| Parameters / Models | LMH0001SQ/NOPB | LMH0001SQE/NOPB |
|---|---|---|
| ESD HBM, kV | 5 | 5 |
| Function | Cable Driver | Cable Driver |
| In / Out count | 1/1 | 1/1 |
| Max Data Rate, Mbps | 540 | 540 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 |
| Package Group | WQFN | WQFN |
| Package Size: mm2:W x L, PKG | 16WQFN: 16 mm2: 4 x 4(WQFN) | 16WQFN: 16 mm2: 4 x 4(WQFN) |
| Напряжение питания, В | 3.3 | 3.3 |
Экологический статус
| LMH0001SQ/NOPB | LMH0001SQE/NOPB | |
|---|---|---|
| RoHS | Совместим | Совместим |
Application Notes
- AN-2004 Replacing the CLC016 Reclocker with the LMH0026 (Rev. A)PDF, 60 Кб, Версия: A, Файл опубликован: 26 апр 2013
This application report discusses the process of replacing the CLC016 reclocker with the LMH0026 reclocker. - AN-2145 Power Considerations for SDI Products (Rev. B)PDF, 63 Кб, Версия: B, Файл опубликован: 26 апр 2013
This application report discusses the issues and trade-offs that VCC ripple has on the performance of SDI components. - Replacing the CLC014 Adaptive Cable Equalizer with the LMH0074 (Rev. A)PDF, 82 Кб, Версия: A, Файл опубликован: 26 апр 2013
This application report discusses the process to replace the CLC014 adaptive cable equalizer with the LMH0074 adaptive cable equalizer. - High-Speed Board Layout Challenges in FPGA/SDI Sub-SystemsPDF, 427 Кб, Файл опубликован: 12 ноя 2009
- Replacing the CLC012 Adaptive Cable Equalizer with the LMH0074 (Rev. A)PDF, 82 Кб, Версия: A, Файл опубликован: 26 апр 2013
This application report discusses the process of replacing the CLC012 adaptive cable equalizer with the LMH0074 adaptive cable equalizer. - AN-1943 Understanding Serial Digital Video Bit Rates (Rev. A)PDF, 69 Кб, Версия: A, Файл опубликован: 26 апр 2013
The objective of this application report is to explain the basis for the bit rates used in serial digital interface (SDI). This leads to a deeper intuitive understanding of the nature of the SDI signal and will ultimately help the engineer design robust serial digital video systems. - AN-2059 Replacing the CLC001 Cable Driver with the LMH0001 (Rev. B)PDF, 61 Кб, Версия: B, Файл опубликован: 26 апр 2013
This application report discusses the process of replacing the CLC001 cable driver with the LMH0001 cable driver. - AN-2146 Power Design for SDI and Other Noise-Sensitive Devices (Rev. A)PDF, 1.4 Мб, Версия: A, Файл опубликован: 26 апр 2013
This application report discusses various solutions for meeting the power requirements of serial digital interface (SDI) video components.
Модельный ряд
Серия: LMH0001 (2)
Классификация производителя
- Semiconductors> Interface> Video: Broadcast & Professional> Serial Digital Interface
