Datasheet Texas Instruments LMH0307GRE/NOPB — Даташит
| Производитель | Texas Instruments |
| Серия | LMH0307 |
| Модель | LMH0307GRE/NOPB |
Драйвер кабеля HD/SD SDI с двумя выходами, 3 Гбит/с и функцией обнаружения кабеля 25-csBGA от -40 до 85
Datasheets
LMH0307 3 Gbps HD/SD SDI Dual Output Cable Driver with Cable Detect datasheet
PDF, 832 Кб, Версия: I, Файл опубликован: 15 апр 2013
Выписка из документа
Цены
 Купить LMH0307GRE/NOPB на РадиоЛоцман.Цены — от 12 до 1 434 ₽14 предложений от 13 поставщиков , 3Gbps HD/SD SDI Dual Output Cable Driver with Cable Detect 25-csBGA -40℃ to 85℃ | |||
| LMH0307GRE/NOPB Texas Instruments | 601 ₽ | ||
| LMH0307GRE/NOPB Texas Instruments | 612 ₽ | ||
| LMH0307GRE/NOPB National Semiconductor | 632 ₽ | ||
| LMH0307GRE/NOPB Texas Instruments | по запросу | ||
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |

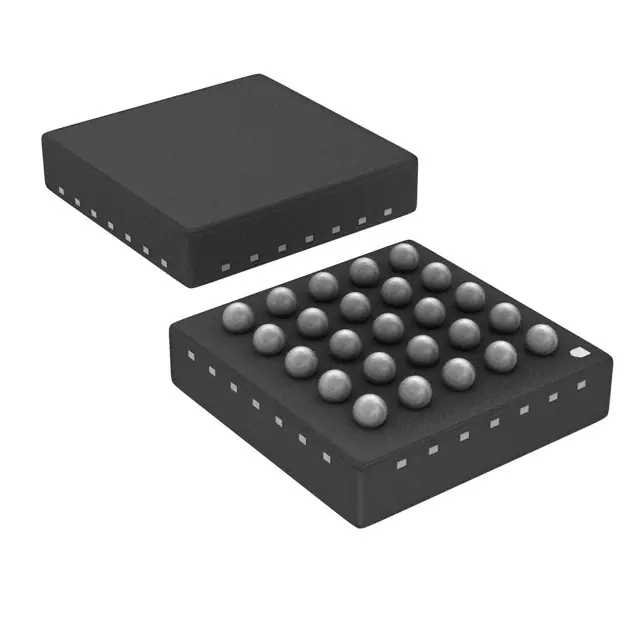

Корпус / Упаковка / Маркировка
| Pin | 25 |
| Package Type | NYA |
| Industry STD Term | csBGA |
| JEDEC Code | S-PBGA-N |
| Package QTY | 250 |
| Carrier | SMALL T&R |
| Маркировка | 307G |
| Width (мм) | 3 |
| Length (мм) | 3 |
| Thickness (мм) | .7 |
| Pitch (мм) | .5 |
| Max Height (мм) | 1.1 |
| Mechanical Data | Скачать |
Параметры
| ESD HBM | 8 kV |
| Function | Cable Driver |
| In / Out count | 1/2 |
| Max Data Rate | 2970 Mbps |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Group | csBGA |
| Package Size: mm2:W x L | 25csBGA: 9 mm2: 3 x 3(csBGA) PKG |
| Напряжение питания | 3.3 В |
Экологический статус
| RoHS | Совместим |
Комплекты разработчика и оценочные наборы
- Evaluation Modules & Boards: SD307EVK
Single Dual 3Gbps HD SD SDI Cable Driver with Cable Detect Evaluation Board
Статус продукта: В производстве (Рекомендуется для новых разработок)
Application Notes
- AN-1972 Board Layout Challenges in Serial Digital Interface (Rev. C)PDF, 120 Кб, Версия: C, Файл опубликован: 26 апр 2013
This application report provides recommendations to meet board layout challenges in SDI designs, and shows specific layout examples for cable equalizers and cable drivers. - AN-2145 Power Considerations for SDI Products (Rev. B)PDF, 63 Кб, Версия: B, Файл опубликован: 26 апр 2013
This application report discusses the issues and trade-offs that VCC ripple has on the performance of SDI components. - 3G-SDI Cable Driver Compatibility Guide – TI / SemtechPDF, 154 Кб, Файл опубликован: 13 сен 2017
- High-Speed Board Layout Challenges in FPGA/SDI Sub-SystemsPDF, 427 Кб, Файл опубликован: 12 ноя 2009
- AN-1943 Understanding Serial Digital Video Bit Rates (Rev. A)PDF, 69 Кб, Версия: A, Файл опубликован: 26 апр 2013
The objective of this application report is to explain the basis for the bit rates used in serial digital interface (SDI). This leads to a deeper intuitive understanding of the nature of the SDI signal and will ultimately help the engineer design robust serial digital video systems. - Getting Signal Launch Right for High Speed Sub-systemsPDF, 203 Кб, Файл опубликован: 3 авг 2009
- AN-2146 Power Design for SDI and Other Noise-Sensitive Devices (Rev. A)PDF, 1.4 Мб, Версия: A, Файл опубликован: 26 апр 2013
This application report discusses various solutions for meeting the power requirements of serial digital interface (SDI) video components. - Design Considerations for SMPTE 3 Gbps SDI InterfacesPDF, 707 Кб, Файл опубликован: 15 янв 2009
- 3G-SDI Cable Driver Compatibility Guide – TI / MACOMPDF, 152 Кб, Файл опубликован: 13 сен 2017
Модельный ряд
Серия: LMH0307 (4)
- LMH0307GRE/NOPB LMH0307SQ/NOPB LMH0307SQE/NOPB LMH0307SQX/NOPB
Классификация производителя
- Semiconductors > Interface > SDI > SDI Cable Equalizers, Drivers, Reclockers, and Cross-Points
