Datasheet Texas Instruments LMK04805 — Даташит
| Производитель | Texas Instruments |
| Серия | LMK04805 |
Малошумящий очиститель тактового джиттера с двойной каскадной системой ФАПЧ и встроенным ГУН 2,2 ГГц.
Datasheets
LMK0480x Low-Noise Clock Jitter Cleaner with Dual Loop PLLs datasheet
PDF, 2.1 Мб, Версия: K, Файл опубликован: 24 дек 2014
Выписка из документа
Цены
 Купить LMK04805 на РадиоЛоцман.Цены — от 55 до 61 805 ₽22 предложений от 19 поставщиков Микросхема Тактовый генератор, Low Noise Clock Jitter Cleaner With Dual Cascaded PLLs and Integrated 2.2GHz VCO 64-WQFN -40℃ to 85℃ | |||
| LMK04805BISQE/NOPB Texas Instruments | 1 200 ₽ | ||

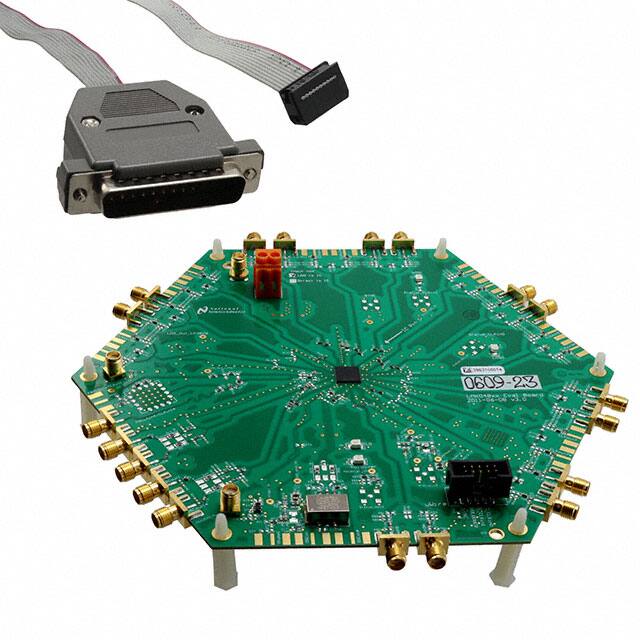

| LMK04805BEVAL/NOPB Texas Instruments | 61 805 ₽ | ||
| LMK04805BEVAL/NOPB Texas Instruments | по запросу | ||
| LMK04805BISQE/NOPB Texas Instruments | по запросу | ||
Статус
| LMK04805BISQ/NOPB | LMK04805BISQE/NOPB | LMK04805BISQX/NOPB | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да | Нет |
Корпус / Упаковка / Маркировка
| LMK04805BISQ/NOPB | LMK04805BISQE/NOPB | LMK04805BISQX/NOPB | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 64 | 64 | 64 |
| Package Type | NKD | NKD | NKD |
| Industry STD Term | WQFN | WQFN | WQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 1000 | 250 | 2000 |
| Carrier | LARGE T&R | SMALL T&R | LARGE T&R |
| Маркировка | K04805BISQ | K04805BISQ | K04805BISQ |
| Width (мм) | 9 | 9 | 9 |
| Length (мм) | 9 | 9 | 9 |
| Pitch (мм) | .5 | .5 | .5 |
| Max Height (мм) | .8 | .8 | .8 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LMK04805BISQ/NOPB | LMK04805BISQE/NOPB | LMK04805BISQX/NOPB |
|---|---|---|---|
| Количество входов | 2 | 2 | 2 |
| Количество выходов | 14 | 14 | 14 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Output Frequency(Max), МГц | 2370 | 2370 | 2370 |
| Output Frequency(Min), МГц | 0.22 | 0.22 | 0.22 |
| Output Level | LVCMOS,LVDS,LVPECL | LVCMOS,LVDS,LVPECL | LVCMOS,LVDS,LVPECL |
| Package Group | WQFN | WQFN | WQFN |
| Package Size: mm2:W x L, PKG | 64WQFN: 81 mm2: 9 x 9(WQFN) | 64WQFN: 81 mm2: 9 x 9(WQFN) | 64WQFN: 81 mm2: 9 x 9(WQFN) |
| RMS Jitter | 0.111 | 0.111 | 0.111 |
| Rating | Catalog | Catalog | Catalog |
| Special Features | Holdover mode,Int. xtal oscillator,Manual/auto switch,SPI,uWire | Holdover mode,Int. xtal oscillator,Manual/auto switch,SPI,uWire | Holdover mode,Int. xtal oscillator,Manual/auto switch,SPI,uWire |
| Supply Voltage(Max), В | 3.45 | 3.45 | 3.45 |
| Supply Voltage(Min), В | 3.15 | 3.15 | 3.15 |
| VCO Frequency(Max), МГц | 2370 | 2370 | 2370 |
| VCO Frequency(Min), МГц | 2148 | 2148 | 2148 |
Экологический статус
| LMK04805BISQ/NOPB | LMK04805BISQE/NOPB | LMK04805BISQX/NOPB | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Application Notes
- Using the LMK0480x/LMK04906 for Hitless Switching and HoldoverPDF, 3.8 Мб, Файл опубликован: 12 июл 2013
This application report discusses some of the key performance results when using LMK0480x/LMK04906to implement hitless switching between reference clocks. Hitless Switching is required in certainapplications such as SONET/SDH/line port cards and routers/switchers in order to minimize thepropagation of phase transients to the clock outputs during reference clock switching. On loss of all vali
Модельный ряд
Серия: LMK04805 (3)
Классификация производителя
- Semiconductors> Clock and Timing> Clock Jitter Cleaners> Dual / Cascaded PLL
