Datasheet Texas Instruments LP3910 — Даташит
| Производитель | Texas Instruments |
| Серия | LP3910 |
Микросхема управления питанием (PMIC) для портативных медиаплееров на базе жестких дисков
Datasheets
LP3910 Power Management IC for Hard-Drive-Based Portable Media Players datasheet
PDF, 3.6 Мб, Версия: M, Файл опубликован: 31 дек 2015
Выписка из документа
 Купить LP3910 на РадиоЛоцман.Цены — от 32 до 572 ₽34 предложений от 23 поставщиков Интегральные микросхемы Микросхемы управления электропитанием - Управление питанием - Специальные | |||
| LP3910SQ-AA Texas Instruments | 32 ₽ | ||
| LP3910SQ-AM/NOPB National Semiconductor | 430 ₽ | ||
| LP3910SQX-AK/NOPB Texas Instruments | по запросу | ||
| LP3910SQ-AA/NOPB Texas Instruments | по запросу | ||
Статус
| LP3910SQ-AA/NOPB | LP3910SQ-AK/NOPB | LP3910SQ-AN/NOPB | LP3910SQ-AP/NOPB | LP3910SQX-AA/NOPB | LP3910SQX-AN/NOPB | LP3910SQX-AP/NOPB | |
|---|---|---|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Да | Да | Нет | Да | Нет | Нет | Нет |

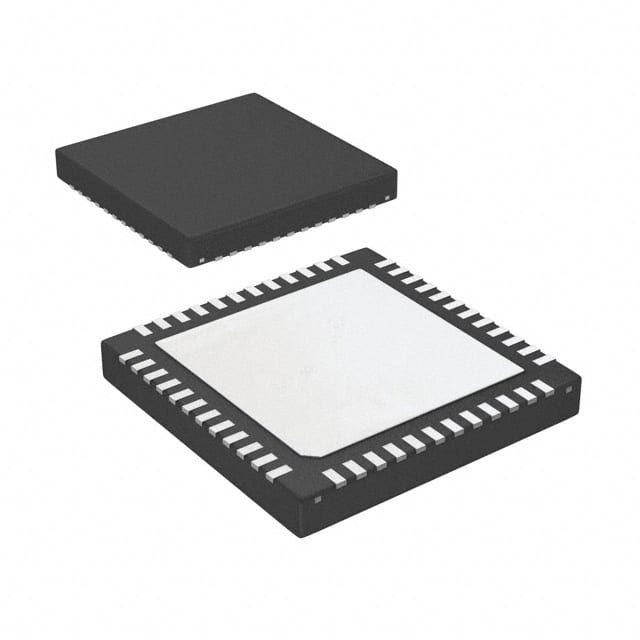

Корпус / Упаковка / Маркировка
| LP3910SQ-AA/NOPB | LP3910SQ-AK/NOPB | LP3910SQ-AN/NOPB | LP3910SQ-AP/NOPB | LP3910SQX-AA/NOPB | LP3910SQX-AN/NOPB | LP3910SQX-AP/NOPB | |
|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Pin | 48 | 48 | 48 | 48 | 48 | 48 | 48 |
| Package Type | NJV | NJV | NJV | NJV | NJV | NJV | NJV |
| Industry STD Term | WQFN | WQFN | WQFN | WQFN | WQFN | WQFN | WQFN |
| JEDEC Code | S-PQSO-N | S-PQSO-N | S-PQSO-N | S-PQSO-N | S-PQSO-N | S-PQSO-N | S-PQSO-N |
| Package QTY | 250 | 250 | 250 | 250 | 2500 | 2500 | 2500 |
| Carrier | SMALL T&R | SMALL T&R | SMALL T&R | SMALL T&R | LARGE T&R | LARGE T&R | LARGE T&R |
| Маркировка | L3910-AA | L3910-AK | L3910-AN | 3910-AP | L3910-AA | L3910-AN | 3910-AP |
| Width (мм) | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Length (мм) | 6 | 6 | 6 | 6 | 6 | 6 | 6 |
| Thickness (мм) | .8 | .8 | .8 | .8 | .8 | .8 | .8 |
| Pitch (мм) | .4 | .4 | .4 | .4 | .4 | .4 | .4 |
| Max Height (мм) | .8 | .8 | .8 | .8 | .8 | .8 | .8 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LP3910SQ-AA/NOPB | LP3910SQ-AK/NOPB | LP3910SQ-AN/NOPB | LP3910SQ-AP/NOPB | LP3910SQX-AA/NOPB | LP3910SQX-AN/NOPB | LP3910SQX-AP/NOPB |
|---|---|---|---|---|---|---|---|
| Approx. Price (US$) | 2.11 | 1ku | 2.11 | 1ku | |||||
| Iout(Max), A | 1 | 1 | 1 | 1 | 1 | ||
| Iout(Max)(A) | 1 | 1 | |||||
| Iq(Typ), мА | 0.03 | 0.03 | 0.03 | 0.03 | 0.03 | ||
| Iq(Typ)(mA) | 0.03 | 0.03 | |||||
| LDO | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | от -40 до 85 | ||
| Operating Temperature Range(C) | -40 to 85 | -40 to 85 | |||||
| Package Group | WQFN | WQFN | WQFN | WQFN | WQFN | WQFN | WQFN |
| Package Size: mm2:W x L, PKG | 48WQFN: 36 mm2: 6 x 6(WQFN) | 48WQFN: 36 mm2: 6 x 6(WQFN) | 48WQFN: 36 mm2: 6 x 6(WQFN) | 48WQFN: 36 mm2: 6 x 6(WQFN) | 48WQFN: 36 mm2: 6 x 6(WQFN) | ||
| Package Size: mm2:W x L (PKG) | 48WQFN: 36 mm2: 6 x 6(WQFN) | 48WQFN: 36 mm2: 6 x 6(WQFN) | |||||
| Rating | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog | Catalog |
| Regulated Outputs | 5 | 5 | 5 | 5 | 5 | ||
| Regulated Outputs(#) | 5 | 5 | |||||
| Special Features | Comm Control Enable Power Sequencing | Comm Control,Enable,Power Sequencing | Comm Control,Enable,Power Sequencing | Comm Control Enable Power Sequencing | Comm Control,Enable,Power Sequencing | Comm Control,Enable,Power Sequencing | Comm Control,Enable,Power Sequencing |
| Step-Down DC/DC Converter | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Switching Frequency(Max), kHz | 2000 | 2000 | 2000 | 2000 | 2000 | ||
| Switching Frequency(Max)(kHz) | 2000 | 2000 | |||||
| Vin(Max), В | 6 | 6 | 6 | 6 | 6 | ||
| Vin(Max)(V) | 6 | 6 | |||||
| Vin(Min), В | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | ||
| Vin(Min)(V) | 2.5 | 2.5 | |||||
| Vout(Max), В | 3.3 | 3.3 | 3.3 | 3.3 | 3.3 | ||
| Vout(Max)(V) | 3.3 | 3.3 | |||||
| Vout(Min), В | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | ||
| Vout(Min)(V) | 0.8 | 0.8 |
Экологический статус
| LP3910SQ-AA/NOPB | LP3910SQ-AK/NOPB | LP3910SQ-AN/NOPB | LP3910SQ-AP/NOPB | LP3910SQX-AA/NOPB | LP3910SQX-AN/NOPB | LP3910SQX-AP/NOPB | |
|---|---|---|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим | Совместим |
| Бессвинцовая технология (Pb Free) | Да | Да |
Application Notes
- Powering Portable Media Players (PMP) w/Innovative Solutions (Rev. A)PDF, 123 Кб, Версия: A, Файл опубликован: 30 апр 2013
Understanding Portable Media Players system and power requirements are keys to selecting powerdesigns for fast time-to-market constraints. PMICs such as the LP3910 address both the needs and thechallenges implementing power solutions.This complete device features buck-boost for HDD, DVS for system power savings, power sequencing formultiple rails, Li-Ion battery charger and battery monitor
Модельный ряд
Серия: LP3910 (7)
Классификация производителя
- Semiconductors> Power Management> Power Management Multi-Channel IC (PMIC) Solutions
