Datasheet Texas Instruments LP3943 — Даташит
| Производитель | Texas Instruments |
| Серия | LP3943 |
16-канальный драйвер RGB/белых светодиодов с независимым управлением строками через SMBUS/I2C
Datasheets
LP3943 16-Channel RGB, White-LED Driver With Independent SMBUS/I2C String Control datasheet
PDF, 985 Кб, Версия: D, Файл опубликован: 4 ноя 2016
Выписка из документа
 Купить LP3943 на РадиоЛоцман.Цены — от 29 до 319 ₽42 предложений от 27 поставщиков Интегральные микросхемы Микросхемы управления электропитанием - Устройства управления светодиодами | |||
| LP3943ISQX/NOPB Texas Instruments | 111 ₽ | ||
| LP3943ISQ Texas Instruments | по запросу | ||
| LP3943ISQNOPB Texas Instruments | по запросу | ||
| LP3943ISQEV/NOPB Texas Instruments | по запросу | ||
Статус
| LP3943ISQ | LP3943ISQ/NOPB | LP3943ISQX/NOPB | |
|---|---|---|---|
| Статус продукта | Не рекомендуется для новых разработок | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Да | Нет |

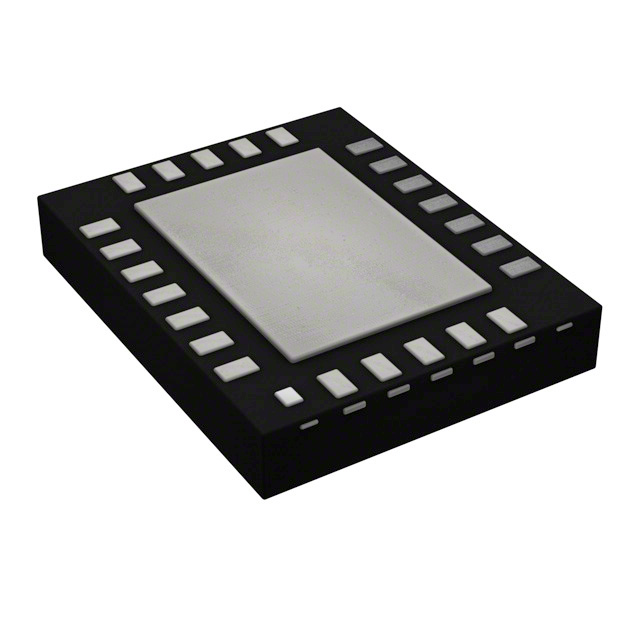

Корпус / Упаковка / Маркировка
| LP3943ISQ | LP3943ISQ/NOPB | LP3943ISQX/NOPB | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 24 | 24 | 24 |
| Package Type | RTW | RTW | RTW |
| Industry STD Term | WQFN | WQFN | WQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 1000 | 1000 | 4500 |
| Carrier | SMALL T&R | SMALL T&R | LARGE T&R |
| Маркировка | 3943SQ | 3943SQ | 3943SQ |
| Width (мм) | 4 | 4 | 4 |
| Length (мм) | 4 | 4 | 4 |
| Thickness (мм) | .75 | .75 | .75 |
| Pitch (мм) | .5 | .5 | .5 |
| Max Height (мм) | .8 | .8 | .8 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LP3943ISQ | LP3943ISQ/NOPB | LP3943ISQX/NOPB |
|---|---|---|---|
| Количество каналов | 16 | 16 | 16 |
| Iout(Max), A | 0.2 | 0.2 | 0.2 |
| Iq(Typ), мА | 0.35 | 0.35 | 0.35 |
| LED | 16 | 16 | 16 |
| LED Configuration | Parallel | Parallel | Parallel |
| LED Current Per Channel, мА | 25 | 25 | 25 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Package Group | WQFN | WQFN | WQFN |
| Package Size: mm2:W x L, PKG | 24WQFN: 16 mm2: 4 x 4(WQFN) | 24WQFN: 16 mm2: 4 x 4(WQFN) | 24WQFN: 16 mm2: 4 x 4(WQFN) |
| Peak Efficiency, % | 100 | 100 | 100 |
| Program Memory | No | No | No |
| Programmable Ramp Control | No | No | No |
| Rating | Catalog | Catalog | Catalog |
| Shutdown Current(Typ), uA | 2 | 2 | 2 |
| Special Features | I2C Control | I2C Control | I2C Control |
| Topology | Linear | Linear | Linear |
| Vin(Max), В | 5.5 | 5.5 | 5.5 |
| Vin(Min), В | 2.3 | 2.3 | 2.3 |
| Vout(Max), В | 5.5 | 5.5 | 5.5 |
| Vout(Min), В | -0.5 | -0.5 | -0.5 |
Экологический статус
| LP3943ISQ | LP3943ISQ/NOPB | LP3943ISQX/NOPB | |
|---|---|---|---|
| RoHS | See ti.com | Совместим | Совместим |
Application Notes
- AN-1715 LP3943/LP3944 as a GPIO Expander (Rev. A)PDF, 138 Кб, Версия: A, Файл опубликован: 30 апр 2013
This application report describes how to use LP3943/44 as a general-purpose input/output (GPIO)expander. It is recommended that circuit data sheets are read first and used in conjunction with thisdocument.
Модельный ряд
Серия: LP3943 (3)
Классификация производителя
- Semiconductors> Power Management> LED Driver> Indicator/RGBW
