Datasheet Texas Instruments LP8550 — Даташит
| Производитель | Texas Instruments |
| Серия | LP8550 |
Высокоэффективный драйвер светодиодной подсветки для ноутбуков
Datasheets
LP8550 High-Efficiency LED Backlight Driver for Notebooks datasheet
PDF, 1.5 Мб, Версия: E, Файл опубликован: 9 сен 2014
Выписка из документа
Цены
 Купить LP8550 на РадиоЛоцман.Цены — от 2.33 до 419 ₽26 предложений от 17 поставщиков Драйвер светодиода, 6 выходов, повышающий, 5.5В-22В (Vin), 1.25МГц, 40В/50мА, DSBGA-25 | |||
| LP8550TLX-A/NOPB Texas Instruments | 28 ₽ | ||
| LP8550TLX/NOPB Texas Instruments | от 96 ₽ | ||
| LP8550TLX/NOPB Texas Instruments | 99 ₽ | ||
| LP8550TLX-A/NOPB National Semiconductor | 252 ₽ | ||
Статус
| LP8550TLE/NOPB | LP8550TLX-A/NOPB | LP8550TLX/NOPB | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Да | Нет | Нет |

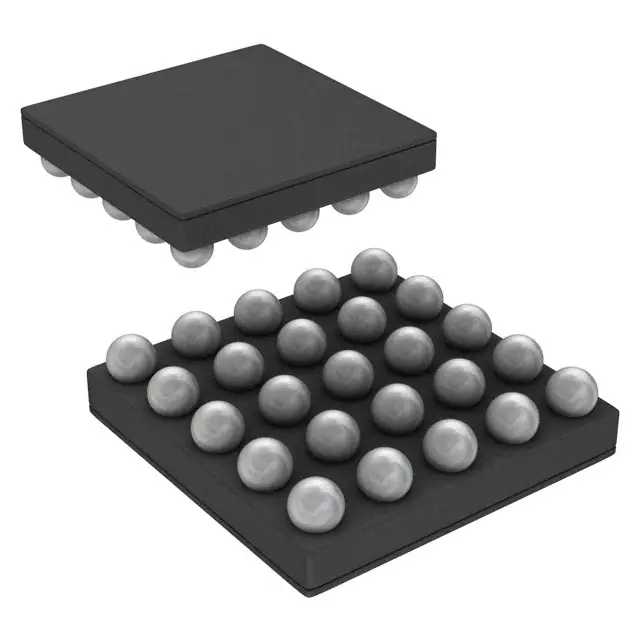

Корпус / Упаковка / Маркировка
| LP8550TLE/NOPB | LP8550TLX-A/NOPB | LP8550TLX/NOPB | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 25 | 25 | 25 |
| Package Type | YZR | YZR | YZR |
| Industry STD Term | DSBGA | DSBGA | DSBGA |
| JEDEC Code | S-XBGA-N | S-XBGA-N | S-XBGA-N |
| Package QTY | 250 | 3000 | 3000 |
| Carrier | SMALL T&R | LARGE T&R | LARGE T&R |
| Маркировка | 8550 | D71B | 8550 |
| Width (мм) | 2.8 | 2.8 | 2.8 |
| Length (мм) | 3 | 3 | 3 |
| Thickness (мм) | .675 | .675 | .675 |
| Pitch (мм) | .5 | .5 | .5 |
| Max Height (мм) | .675 | .675 | .675 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | LP8550TLE/NOPB | LP8550TLX-A/NOPB | LP8550TLX/NOPB |
|---|---|---|---|
| Количество каналов | 6 | 6 | 6 |
| Duty Cycle(Max), % | 100 | 100 | 100 |
| LED | 60 | 60 | 60 |
| LED Current Per Channel, мА | 50 | 50 | 50 |
| Рабочий диапазон температур, C | от -30 до 85 | от -30 до 85 | от -30 до 85 |
| Package Group | DSBGA | DSBGA | DSBGA |
| Package Size: mm2:W x L, PKG | See datasheet (DSBGA) | See datasheet (DSBGA) | See datasheet (DSBGA) |
| Peak Efficiency, % | 91 | 91 | 91 |
| Rating | Catalog | Catalog | Catalog |
| Shutdown Current(Typ), uA | 1 | 1 | 1 |
| Special Features | Adjustable Switch Frequency,Enable/Shutdown,I2C Control,PWM Control | Adjustable Switch Frequency,Enable/Shutdown,I2C Control,PWM Control | Adjustable Switch Frequency,Enable/Shutdown,I2C Control,PWM Control |
| Switching Frequency(Max), kHz | 1250 | 1250 | 1250 |
| Topology | Boost | Boost | Boost |
| Тип | Inductive | Inductive | Inductive |
| Vin(Max), В | 22 | 22 | 22 |
| Vin(Min), В | 5.5 | 5.5 | 5.5 |
| Vout(Max), В | 40 | 40 | 40 |
| Vout(Min), В | 10 | 10 | 10 |
Экологический статус
| LP8550TLE/NOPB | LP8550TLX-A/NOPB | LP8550TLX/NOPB | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Application Notes
- Increasing Full-Load Efficiency of a Backlight DriverPDF, 1.2 Мб, Файл опубликован: 5 июн 2013
This application report discusses a way to increase the efficiency of the boost converter in a backlightdriver by reducing conduction and AC losses in the inductor, thereby increasing the overall efficiency ofthe backlight driver at higher loads. - Power Budget for Backlight DriversPDF, 592 Кб, Файл опубликован: 27 июн 2013
This application report discusses the Power Budget of an LED backlight driver. It provides experimental and theoretical methods of calculating different losses associated with LED backlight drivers. It also provides an analytical discussion on behavior of different losses vs brightness levels.
Модельный ряд
Серия: LP8550 (3)
Классификация производителя
- Semiconductors> Power Management> LED Driver> Backlight
