Datasheet Texas Instruments MPC507 — Даташит
| Производитель | Texas Instruments |
| Серия | MPC507 |
8-канальный аналоговый мультиплексор с дифференциальным входом
Datasheets
MPC506, MPC507:Single-Ended 16-Chan/Differential 8-Chan CMOS Analog Multiplexers datasheet
PDF, 727 Кб, Версия: A, Файл опубликован: 17 сен 2003
Выписка из документа
Цены
 Купить MPC507 на РадиоЛоцман.Цены — от 148 до 3 287 ₽43 предложений от 25 поставщиков Чип интерфейса, 8Channel Differential-Input Analog Multiplexer 28-SOIC -40℃ to 85℃ | |||

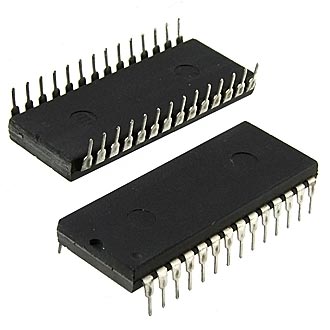

| MPC507AP PDIP28 | от 148 ₽ | ||
| MPC507AU Texas Instruments | от 348 ₽ | ||
| MPC507AU Texas Instruments | 1 385 ₽ | ||
| MPC507AU Texas Instruments | от 3 287 ₽ | ||
Статус
| MPC507AU | MPC507AU/1K | MPC507AUG4 | |
|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Нет | Нет |
Корпус / Упаковка / Маркировка
| MPC507AU | MPC507AU/1K | MPC507AUG4 | |
|---|---|---|---|
| N | 1 | 2 | 3 |
| Pin | 28 | 28 | 28 |
| Package Type | DW | DW | DW |
| Industry STD Term | SOIC | SOIC | SOIC |
| JEDEC Code | R-PDSO-G | R-PDSO-G | R-PDSO-G |
| Package QTY | 20 | 1000 | 20 |
| Carrier | TUBE | LARGE T&R | TUBE |
| Маркировка | MPC507AU | MPC507AU | MPC507AU |
| Width (мм) | 7.5 | 7.5 | 7.5 |
| Length (мм) | 17.9 | 17.9 | 17.9 |
| Thickness (мм) | 2.35 | 2.35 | 2.35 |
| Pitch (мм) | 1.27 | 1.27 | 1.27 |
| Max Height (мм) | 2.65 | 2.65 | 2.65 |
| Mechanical Data | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | MPC507AU | MPC507AU/1K | MPC507AUG4 |
|---|---|---|---|
| Additional Features | Dual supply,Powered off protection,Overvoltage Protection,Break-before-make | Dual supply,Powered off protection,Overvoltage Protection,Break-before-make | Dual supply,Powered off protection,Overvoltage Protection,Break-before-make |
| Configuration | 8:1 | 8:1 | 8:1 |
| Input/Ouput Voltage(Max), В | 15 | 15 | 15 |
| Input/Ouput Voltage(Min), В | -15 | -15 | -15 |
| Input/Output Continuous Current(Max), мА | 20 | 20 | 20 |
| Input/Output OFF-state Capacitance(Typ), пФ | 5 | 5 | 5 |
| Количество каналов | 2 | 2 | 2 |
| OFF-state leakage current(Max), мкА | 0.01 | 0.01 | 0.01 |
| ON-state leakage current(Max), мкА | 0.01 | 0.01 | 0.01 |
| Рабочий диапазон температур, C | от -40 до 85 | от -40 до 85 | от -40 до 85 |
| Package Group | SOIC | SOIC | SOIC |
| Package Size: mm2:W x L, PKG | 28SOIC: 184 mm2: 10.3 x 17.9(SOIC) | 28SOIC: 184 mm2: 10.3 x 17.9(SOIC) | 28SOIC: 184 mm2: 10.3 x 17.9(SOIC) |
| Rating | Catalog | Catalog | Catalog |
| Ron(Max), Ohms | 1800 | 1800 | 1800 |
| Ron(Typ), Ohms | 1300 | 1300 | 1300 |
| Supply Current(Max), uA | 1500 | 1500 | 1500 |
| Supply Current(Typ), uA | 700 | 700 | 700 |
| Supply Range, Max | 15 | 15 | 15 |
| VIH(Min), В | 4 | 4 | 4 |
| VIL(Max), В | 0.8 | 0.8 | 0.8 |
| Vdd(Max), В | 15 | 15 | 15 |
| Vdd(Min), В | 5 | 5 | 5 |
| Vss(Max), В | -5 | -5 | -5 |
| Vss(Min), В | -15 | -15 | -15 |
Экологический статус
| MPC507AU | MPC507AU/1K | MPC507AUG4 | |
|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим |
Application Notes
- Multiplexer Data Acquisition SystemPDF, 71 Кб, Файл опубликован: 4 окт 2000
Multiplexers have been used for acquisition of quasi-static signals for a long time. While these signals usually have a low bandwidth of only a few hertz, applications generally require that the multiplexer send each signal as fast as possible to the converter and that the signals be processed quickly. To ensure fast processing, such acquisition systems usually include a sense amplifier behind the
Модельный ряд
Серия: MPC507 (3)
Классификация производителя
- Semiconductors> Switches and Multiplexers> Analog Switches/Muxes
