Datasheet Texas Instruments OPA567 — Даташит
| Производитель | Texas Instruments |
| Серия | OPA567 |
Rail-to-Rail ввод-вывод, усилитель мощности 2 А
Datasheets
Rail-to-Rail I/O, 2A Power Amplifier datasheet
PDF, 826 Кб, Версия: A, Файл опубликован: 20 сен 2005
Выписка из документа
Цены
 Купить OPA567 на РадиоЛоцман.Цены — от 66 до 1 327 ₽43 предложений от 24 поставщиков Операционный усилитель, 1 Усилитель, 1.2 МГц, 1.2 В/мкс, 2.7В до 5.5В, QFN, 12 вывод(-ов) | |||
| OPA567AIRHGRG4 Texas Instruments | 66 ₽ | ||
| OPA567AIRHGRG4 Texas Instruments | 245 ₽ | ||
| OPA567AIRHGT Texas Instruments | от 264 ₽ | ||
| OPA567AIRHGTG4 Texas Instruments | по запросу | ||
Статус
| OPA567AIRHGR | OPA567AIRHGRG4 | OPA567AIRHGT | OPA567AIRHGTG4 | |
|---|---|---|---|---|
| Статус продукта | В производстве | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Да | Да | Нет | Нет |

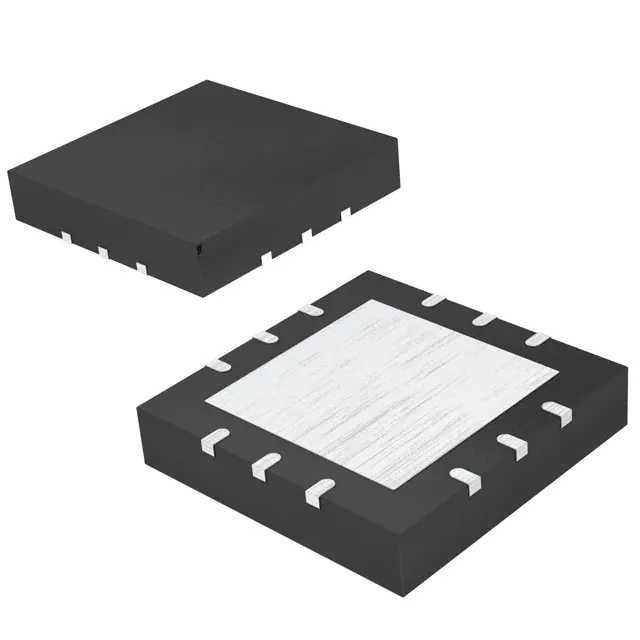

Корпус / Упаковка / Маркировка
| OPA567AIRHGR | OPA567AIRHGRG4 | OPA567AIRHGT | OPA567AIRHGTG4 | |
|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 |
| Pin | 12 | 12 | 12 | 12 |
| Package Type | RHG | RHG | RHG | RHG |
| Industry STD Term | VQFN | VQFN | VQFN | VQFN |
| JEDEC Code | S-PQFP-N | S-PQFP-N | S-PQFP-N | S-PQFP-N |
| Package QTY | 2500 | 2500 | 250 | 250 |
| Carrier | LARGE T&R | LARGE T&R | SMALL T&R | SMALL T&R |
| Маркировка | 567AI | OPA | 567AI | OPA |
| Width (мм) | 5 | 5 | 5 | 5 |
| Length (мм) | 5 | 5 | 5 | 5 |
| Thickness (мм) | .9 | .9 | .9 | .9 |
| Pitch (мм) | 1 | 1 | 1 | 1 |
| Max Height (мм) | 1 | 1 | 1 | 1 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | OPA567AIRHGR | OPA567AIRHGRG4 | OPA567AIRHGT | OPA567AIRHGTG4 |
|---|---|---|---|---|
| Additional Features | Adj Current Limit,Shutdown | Adj Current Limit,Shutdown | Adj Current Limit,Shutdown | Adj Current Limit,Shutdown |
| Архитектура | FET | FET | FET | FET |
| CMRR(Min), дБ | 60 | 60 | 60 | 60 |
| CMRR(Typ), дБ | 80 | 80 | 80 | 80 |
| GBW(Typ), МГц | 1.2 | 1.2 | 1.2 | 1.2 |
| Input Bias Current(Max), pA | 10 | 10 | 10 | 10 |
| Iq per channel(Max), мА | 6 | 6 | 6 | 6 |
| Iq per channel(Typ), мА | 3.4 | 3.4 | 3.4 | 3.4 |
| Количество каналов | 1 | 1 | 1 | 1 |
| Offset Drift(Typ), uV/C | 1.3 | 1.3 | 1.3 | 1.3 |
| Рабочий диапазон температур, C | от -55 до 125 | от -55 до 125 | от -55 до 125 | от -55 до 125 |
| Output Current(Typ), мА | 2200 | 2200 | 2200 | 2200 |
| Package Group | VQFN | VQFN | VQFN | VQFN |
| Package Size: mm2:W x L, PKG | 12VQFN: 25 mm2: 5 x 5(VQFN) | 12VQFN: 25 mm2: 5 x 5(VQFN) | 12VQFN: 25 mm2: 5 x 5(VQFN) | 12VQFN: 25 mm2: 5 x 5(VQFN) |
| Rail-to-Rail | In,Out | In,Out | In,Out | In,Out |
| Rating | Catalog | Catalog | Catalog | Catalog |
| Slew Rate(Typ), V/us | 1.2 | 1.2 | 1.2 | 1.2 |
| Total Supply Voltage(Max), +5V=5, +/-5V=10 | 5.5 | 5.5 | 5.5 | 5.5 |
| Total Supply Voltage(Min), +5V=5, +/-5V=10 | 2.7 | 2.7 | 2.7 | 2.7 |
| Vos (Offset Voltage @ 25C)(Max), мВ | 2 | 2 | 2 | 2 |
Экологический статус
| OPA567AIRHGR | OPA567AIRHGRG4 | OPA567AIRHGT | OPA567AIRHGTG4 | |
|---|---|---|---|---|
| RoHS | Совместим | Совместим | Совместим | Совместим |
Application Notes
- Power Amplifier Stress and Power Handling LimitationsPDF, 55 Кб, Файл опубликован: 27 сен 2000
To achieve reliable power amplifier designs you must consider the stress on the amplifier compared to its power handling limitations. Power handling limits are specified by the Safe Operating Area (SOA) curves of the power amp. Stress on the amplifier depends on amplifier load and signal conditions which can be evaluated with straightforward techniques.
Модельный ряд
Серия: OPA567 (4)
Классификация производителя
- Semiconductors> Amplifiers> Operational Amplifiers (Op Amps)> Power Op Amps
