Datasheet Texas Instruments PC16550DN — Даташит
| Производитель | Texas Instruments |
| Серия | PC16550D |
| Модель | PC16550DN |

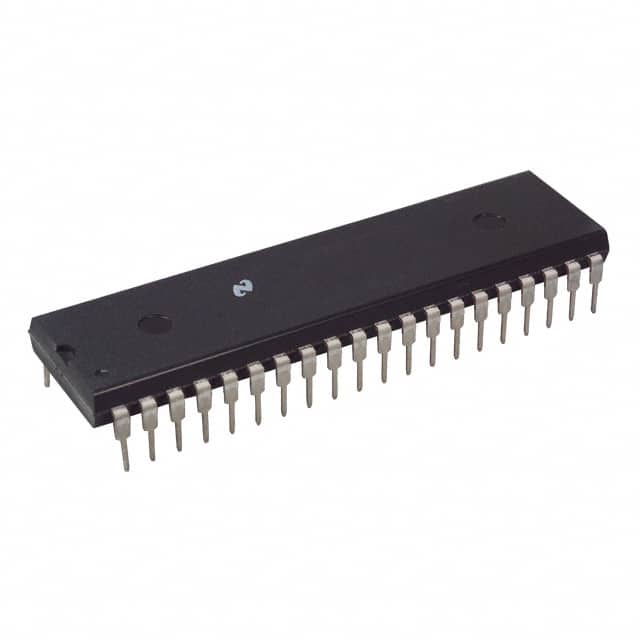

Универсальный асинхронный приемник/передатчик с FIFO 40-PDIP от 0 до 70
Datasheets
PC16550D Universal Asynchronous Receiver/Transmitter With FIFOs datasheet
PDF, 1.1 Мб, Версия: C, Файл опубликован: 15 май 2015
Выписка из документа
 Купить PC16550DN на РадиоЛоцман.Цены — от 81 до 3 800 ₽22 предложений от 19 поставщиков Интегральные микросхемы Интерфейсы и стыки — универсальные асинхронные приёмопередатчики (УАПП, UART) | |||
| PC16550DN/NOPB Texas Instruments | 273 ₽ | ||
| PC16550DN/NOPB Rochester Electronics | 520 ₽ | ||
| PC16550DN Texas Instruments | 778 ₽ | ||
| PC16550DN/NOPB Texas Instruments | по запросу | ||
Статус
| Статус продукта | NRND (Не рекомендуется для новых разработок) |
| Доступность образцов у производителя | Нет |
Корпус / Упаковка / Маркировка
| Pin | 40 | 40 |
| Package Type | NFJ | NFJ |
| Industry STD Term | PDIP | PDIP |
| JEDEC Code | R-PDIP-T | R-PDIP-T |
| Package QTY | 9 | 9 |
| Carrier | TUBE | TUBE |
| Маркировка | PATENTED | PC16550DN |
| Width (мм) | 13.97 | 13.97 |
| Length (мм) | 52.235 | 52.235 |
| Thickness (мм) | 3.683 | 3.683 |
| Pitch (мм) | 2.54 | 2.54 |
| Max Height (мм) | 5.33 | 5.33 |
| Mechanical Data | Скачать | Скачать |
Рекомендуемая замена
| Replacement | PC16550DN/NOPB |
| Replacement Code | S |
Параметры
| Auto RTS/CTS | No |
| Baud Rate (max) at Vcc = 1.8V and with 16X Sampling | N/A Mbps |
| Baud Rate (max) at Vcc = 2.5V and with 16X Sampling | N/A Mbps |
| Baud Rate (max) at Vcc = 3.3V and with 16X Sampling | N/A Mbps |
| Baud Rate (max) at Vcc = 5.0V and with 16X Sampling | 1.5 Mbps |
| CPU Interface | X86 |
| FIFOs | 16 bytes |
| Количество каналов | 1 |
| Рабочий диапазон температур | от 0 до 70 C |
| Operating Voltage | 5 В |
| Package Group | PDIP |
| Programmable FIFO Trigger Levels | No |
| Rating | Catalog |
| Rx FIFO Trigger Levels | 4 |
| Tx FIFO Trigger Levels | N/A |
Экологический статус
| RoHS | See ti.com |
Модельный ряд
Серия: PC16550D (6)
Классификация производителя
- Semiconductors > Interface > UART
