Datasheet Texas Instruments PCI1520 — Даташит
| Производитель | Texas Instruments |
| Серия | PCI1520 |
Контроллер ПК-карты
Datasheets
PCI1520/PCI1520I GHK/ZHK/PDV PC Card Controllers datasheet
PDF, 813 Кб, Версия: D, Файл опубликован: 9 мар 2004
Выписка из документа
 Купить PCI1520 на РадиоЛоцман.Цены — от 65 до 1 147 ₽40 предложений от 26 поставщиков IC PC CARD CONTROLLER 209-BGA. PCI CardBus Controller PC Card 7.1 PCI Interface 209-PBGA (16x16). Interface - Controllers | |||
| PCI1520IPDVEP Texas Instruments | 144 ₽ | ||
| PCI1520PDV Texas Instruments | по запросу | ||
| PCI1520PDV | по запросу | ||
| PCI1520CHK Texas Instruments | по запросу | ||
Статус
| PCI1520GHK | PCI1520IZHK | PCI1520PDV | PCI1520PDVG4 | PCI1520ZHK | |
|---|---|---|---|---|---|
| Статус продукта | Не рекомендуется для новых разработок | В производстве | В производстве | В производстве | В производстве |
| Доступность образцов у производителя | Нет | Нет | Да | Да | Да |
Корпус / Упаковка / Маркировка
| PCI1520GHK | PCI1520IZHK | PCI1520PDV | PCI1520PDVG4 | PCI1520ZHK | |
|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 |
| Pin | 209 | 209 | 208 | 208 | 209 |
| Package Type | GHK | ZHK | PDV | PDV | ZHK |
| Industry STD Term | BGA MICROSTAR | BGA MICROSTAR | BGA MICROSTAR | ||
| JEDEC Code | S-PBGA-N | S-PBGA-N | S-PBGA-N | ||
| Package QTY | 90 | 90 | 36 | 36 | 90 |
| Carrier | JEDEC TRAY (5+1) | SMALL T&R | JEDEC TRAY (10+1) | JEDEC TRAY (10+1) | JEDEC TRAY (5+1) |
| Маркировка | PCI1520GHK | PCI1520IZHK | PCI1520PDV | PCI1520PDV | PCI1520ZHK |
| Width (мм) | 16 | 16 | 28 | 28 | 16 |
| Length (мм) | 16 | 16 | 28 | 28 | 16 |
| Thickness (мм) | .9 | .9 | 1.4 | 1.4 | .9 |
| Pitch (мм) | .8 | .8 | .8 | ||
| Max Height (мм) | 1.4 | 1.4 | 1.4 | ||
| Mechanical Data | Скачать | Скачать | Скачать | Скачать | Скачать |
Параметры
| Parameters / Models | PCI1520GHK | PCI1520IZHK | PCI1520PDV | PCI1520PDVG4 | PCI1520ZHK |
|---|---|---|---|---|---|
| Рабочий диапазон температур, C | от -40 до 85,0 до 70 | от -40 до 85,0 до 70 | от -40 до 85,0 до 70 | от -40 до 85,0 до 70 | от -40 до 85,0 до 70 |
| Package Group | BGA MICROSTAR | BGA MICROSTAR | LQFP | LQFP | BGA MICROSTAR |

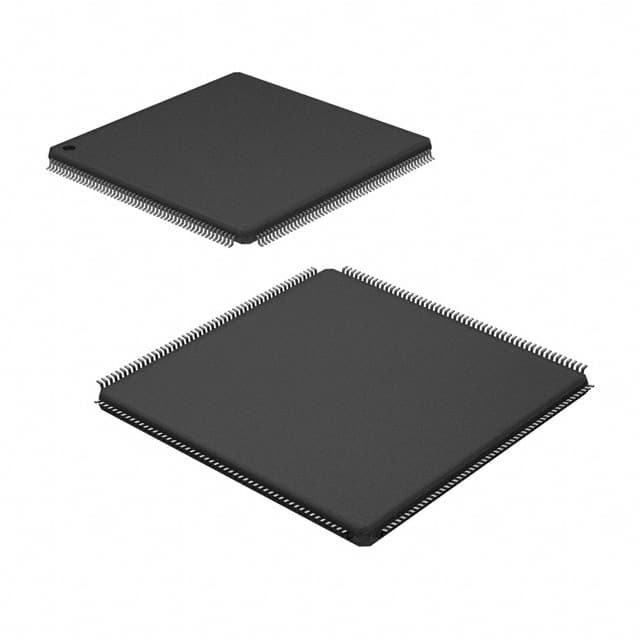

| Package Size: mm2:W x L, PKG | 209BGA MICROSTAR: 256 mm2: 16 x 16(BGA MICROSTAR) | 209BGA MICROSTAR: 256 mm2: 16 x 16(BGA MICROSTAR) | 208LQFP: 784 mm2: 28 x 28(LQFP) | 208LQFP: 784 mm2: 28 x 28(LQFP) | 209BGA MICROSTAR: 256 mm2: 16 x 16(BGA MICROSTAR) |
| Rating | Catalog | Catalog | Catalog | Catalog | Catalog |
Экологический статус
| PCI1520GHK | PCI1520IZHK | PCI1520PDV | PCI1520PDVG4 | PCI1520ZHK | |
|---|---|---|---|---|---|
| RoHS | See ti.com | Совместим | Совместим | Совместим | Совместим |
Application Notes
- PCI1520 Implementation GuidePDF, 249 Кб, Файл опубликован: 14 окт 2002
Модельный ряд
Серия: PCI1520 (5)
Классификация производителя
- Semiconductors> Interface> PCI> PCI CardBus Controller
