Datasheet Texas Instruments PT6627 — Даташит
| Производитель | Texas Instruments |
| Серия | PT6627 |

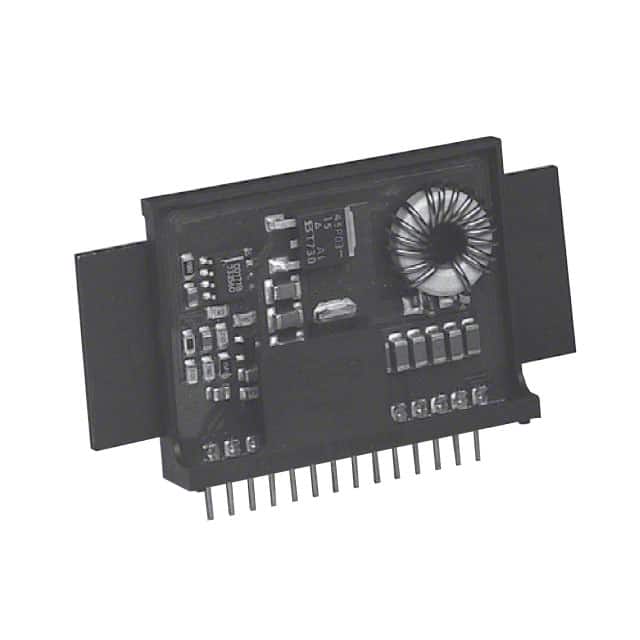

Выход 1,8 В, 6 А, вход 12 В, регулируемый ISR
Datasheets
6 Amp 12V Input Integrated Switching Regulator (Rev. C)
PDF, 511 Кб, Версия: C, Файл опубликован: 17 июн 2003
Статус
| PT6627D | PT6627E | PT6627F | PT6627G | PT6627L | PT6627M | PT6627P | PT6627Q | PT6627R | |
|---|---|---|---|---|---|---|---|---|---|
| Статус продукта | Не рекомендуется для новых разработок | Не рекомендуется для новых разработок | Не рекомендуется для новых разработок | Не рекомендуется для новых разработок | Не рекомендуется для новых разработок | Не рекомендуется для новых разработок | Не рекомендуется для новых разработок | Не рекомендуется для новых разработок | Не рекомендуется для новых разработок |
| Доступность образцов у производителя | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
Корпус / Упаковка / Маркировка
| PT6627D | PT6627E | PT6627F | PT6627G | PT6627L | PT6627M | PT6627P | PT6627Q | PT6627R | |
|---|---|---|---|---|---|---|---|---|---|
| N | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Pin | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 |
| Package Type | EEA | EEC | EEF | EEG | EEL | EEM | EED | EEQ | EEE |
| Industry STD Term | SIP MODULE | SIP MODULE | SIP MODULE | SIP MODULE | SIP MODULE | SIP MODULE | SIP MODULE | SIP MODULE | SIP MODULE |
| JEDEC Code | R-PSIP-T | R-PSIP-G | R-PSIP-G | R-PSIP-T | R-PSIP-G | R-PSIP-T | R-PSIP-T | R-PSIP-T | R-PSIP-T |
| Width (мм) | 30.73 | 30.73 | 30.98 | 30.98 | 30.98 | 30.98 | 30.98 | 30.98 | 30.98 |
| Length (мм) | 43.18 | 43.18 | 62.48 | 62.48 | 43.43 | 43.43 | 43.43 | 62.48 | 62.48 |
| Thickness (мм) | 10.41 | 10.41 | 10.66 | 10.66 | 10.66 | 10.66 | 10.66 | 10.66 | 10.66 |
| Pitch (мм) | 2.54 | 2.54 | 2.54 | 2.54 | 2.54 | 2.54 | 2.54 | 2.54 | 2.54 |
| Max Height (мм) | 10.66 | 10.66 | 30.98 | 10.66 | 10.66 | 10.66 | 30.98 | 10.66 | 30.98 |
| Mechanical Data | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать | Скачать |
Экологический статус
| PT6627D | PT6627E | PT6627F | PT6627G | PT6627L | PT6627M | PT6627P | PT6627Q | PT6627R | |
|---|---|---|---|---|---|---|---|---|---|
| RoHS | Не совместим | Не совместим | Не совместим | Не совместим | Не совместим | Не совместим | Не совместим | Не совместим | Не совместим |
| Бессвинцовая технология (Pb Free) | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет | Нет |
Модельный ряд
Классификация производителя
- Semiconductors> Power Management> Power Modules> Non-Isolated Module> Step-Down (Buck) Module
