Datasheet Texas Instruments PTH05010WAZ — Даташит
| Производитель | Texas Instruments |
| Серия | PTH05010W |
| Модель | PTH05010WAZ |

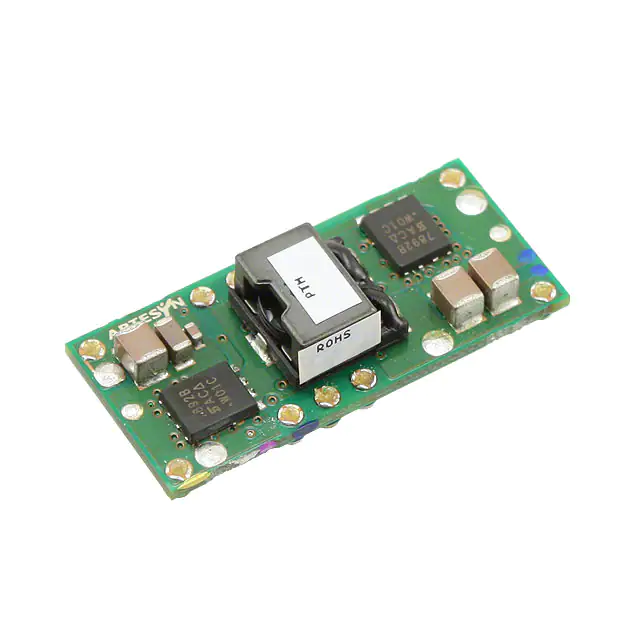

Подключаемый модуль питания с широким входом, 15 А, 5 В, регулировка выходного сигнала.
Datasheets
PTH05010: 15 A, 5-V Input Non-Isolated Wide-Output Adjust Power Modules datasheet
PDF, 514 Кб, Версия: C, Файл опубликован: 7 янв 2004
Выписка из документа
Цены
 Купить PTH05010WAZ на РадиоЛоцман.Цены — от 449 до 3 910 ₽24 предложений от 15 поставщиков POL DC/DC преобразователь, 54 Вт, 800 мВ, 3.6 В, 15 А, Регулируемый | |||
| PTH05010WAZ Texas Instruments | 499 ₽ | ||
| PTH05010WAZ Texas Instruments | 1 610 ₽ | ||
| PTH05010WAZ Texas Instruments | 3 786 ₽ | ||
| PTH05010WAZ Texas Instruments | от 3 910 ₽ | ||
Подробное описание
10 — модуль для поверхностного монтажа от -40 до 85.
Статус
| Статус продукта | В производстве (Рекомендуется для новых разработок) |
| Доступность образцов у производителя | Да |
Корпус / Упаковка / Маркировка
| Pin | 10 |
| Package Type | EUJ |
| Industry STD Term | Surface Mount Module |
| JEDEC Code | R-PDSS-B |
| Package QTY | 25 |
| Carrier | TIW TRAY |
| Width (мм) | 15.75 |
| Length (мм) | 34.8 |
| Thickness (мм) | 8.75 |
| Pitch (мм) | 3.175 |
| Max Height (мм) | 9 |
| Mechanical Data | Скачать |
Параметры
| Iout(Max) | 15 A |
| Рабочий диапазон температур | от -40 до 85 C |
| Package Size: mm2:W x L | 10Surface Mount Module: 601 mm2: 16.76 x 35.85(Surface Mount Module),10Through-Hole Module: 600 mm2: 16.76 x 35.81(Through-Hole Module) PKG |
| Package Type | Open-Frame |
| Regulated Outputs | 1 |
| Soft Start | Fixed |
| Special Features | Enable,Output Discharge,Tracking |
| Vin(Max) | 5.5 В |
| Vin(Min) | 4.5 В |
| Vout(Max) | 3.6 В |
| Vout(Min) | 0.8 В |
Экологический статус
| RoHS | Не совместим |
Application Notes
- New power modules improve surface-mount manufacturabilityPDF, 1.1 Мб, Файл опубликован: 14 июл 2005
- High-Temperatures Soldering Requirements for Plug-in Power, Surface-Mount Pdts (Rev. A)PDF, 112 Кб, Версия: A, Файл опубликован: 13 авг 2009
Модельный ряд
Серия: PTH05010W (6)
- PTH05010WAD PTH05010WAH PTH05010WAS PTH05010WAST PTH05010WAZ PTH05010WAZT
Классификация производителя
- Semiconductors > Power Management > Power Modules > Non-Isolated Module > Step-Down (Buck) Module
